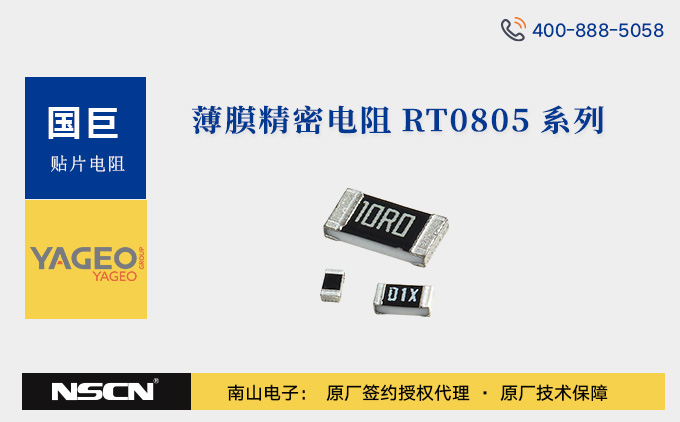

国巨RT0805WR系列薄膜电阻:±0.05%精度与超低温漂特性的精密电路方案

发布时间:2025-07-07 品牌:国巨(YAGEO) 浏览量:14

在高端电子设备设计中,电阻元件的精度与稳定性直接决定系统性能。国巨(YAGEO)推出的RT0805WR系列薄膜电阻,凭借±0.05%的超高精度、最低±5ppm/°C的温度系数(TCR)以及宽阻值范围,成为精密测量、医疗仪器和通信设备的理想选择。该系列具体还可细分为以下系列:RT0805WRA07、RT0805WRB07、RT0805WRC07、RT0805WRD07、RT0805WRE07。


核心特征:

  • 封装与规格定位
    RT0805WR 系列采用 0805(2012 英制)表面贴装封装,尺寸为 2.00±0.10mm×1.25±0.10mm,高度 0.50±0.10mm,适合高密度 PCB 布局,兼容主流贴片机工艺。该封装形式在功率承载与空间占用间取得平衡,是消费电子、工业设备中最常用的电阻封装之一。
  • 极致精度与温漂控制
    • 精度等级:全系标配 ±0.05% 高精度,远超常规电阻 ±1%~±5% 的误差范围,满足精密分压、采样电路的需求。
    • 温度系数(TCR):提供 ±5ppm/°C、±10ppm/°C、±15ppm/°C、±25ppm/°C、±50ppm/°C 五档选择,例如 RT0805WRA0710KL 型号对应 ±5ppm/°C,适用于对温度敏感的高精度场景。
  • 宽阻值与功率设计
    • 阻值覆盖:1Ω~3MΩ,支持 E-24/E-96 系列标准值。
    • 功率与耐压:1/8W(70℃额定),150V工作电压/300V过载电压,满足工业级安全需求。

型号编码解析:

以 RT0805WRB0715KL 为例:

  • RT:系列标识(高精度薄膜电阻);
  • 0805:封装尺寸;
  • W:精度 ±0.05%;
  • B:温度系数 ±10ppm/°C;
  • 07:7 英寸编带盘;
  • 15K:阻值 15000Ω;
  • L:系统默认编码。

应用场景:

  • 工业控制与仪器仪表
    在精密测量仪器(如万用表、示波器)的分压网络中,RT0805WR 的 ±0.05% 精度与低 TCR 可减少温漂误差;在伺服电机驱动电路中,作为电流采样电阻,确保转速控制的稳定性。
  • 通信与服务器领域
    电信设备的信号调理电路中,用于匹配阻抗与分压,保障高频信号传输的完整性;服务器主板的电源管理模块(PMIC)中,作为基准电阻校准输出电压,满足多通道电源的一致性要求。
  • 医疗与航空电子
    医疗设备(如心电图机、血液分析仪)的信号放大电路中,低噪声与高精度特性可减少测量误差;航空电子的传感器接口电路,宽温特性(-55°C~+155°C)确保在极端环境下的可靠工作。

RT0805系列薄膜电阻型号推荐
RT0805WRA0710KL RT0805WRB071K6L RT0805WRC07453RL RT0805WRD079KL
RT0805WRA0749K9L RT0805WRB072K2L RT0805WRD0712K4L RT0805WRE07130RL
RT0805WRA07205RL RT0805WRB073K3L RT0805WRD071KL RT0805WRE0722KL
RT0805WRA072KL RT0805WRC07100KL RT0805WRD0727KL RT0805WRE072KL
RT0805WRB0710KL RT0805WRC071KL RT0805WRD074K7L RT0805WRE0730K1L

南山电子为国巨电阻授权代理商,欢迎咨询选购RT0805系列薄膜电阻,如需进一步了解具体型号库存或定制方案,请联系南山半导体官方网站在线客服。
