上海贝岭BL13232E 250kbps双通道高可靠RS-232收发器选型资料
在当今电子通信领域,RS-232串行通信接口标准因其综合成本低、系统应用简单等特性,历经多年发展仍被广泛应用。从工业控制到通信设备,从电脑 / 服务器到电力设备、安防监控、医疗设备、打印机等众多领域,RS-232都发挥着关键作用。而上海贝岭推出的BL13232E 250kbps双通道高可靠RS-232收发器,更是凭借其出色性能,为RS-232应用提供了强大可靠的接口支持,成为众多RS-232串口通信系统的理想选择。

产品基本特性:
(一)电气参数
- 工作电压范围:BL13232E 具备 3V - 5.5V 的宽工作电压范围,能够适应多种电源环境。这一特性使其在不同供电条件下都可稳定运行,提高了产品的适用性。
- 传输速率:数据信号传输速率高达 250kbps,可满足许多对数据传输速度有一定要求的应用场景,如工业控制中设备间的数据快速交互等。
- 驱动器输出特性:驱动器输出高电平可达 5.4V,输出低电平为 - 5.4V ,且输出压摆率在 VCC = 3.3V,RL 为 3kΩ - 7kΩ 时小于 30V/μs,保证了信号输出的稳定性和准确性。
- 接收器耐压:接收器可承受 ±25V 电压,具备较高的耐压水平,增强了产品在复杂电气环境下的可靠性。
(二)结构与封装
- 内部结构:芯片由两个驱动器、两个接收器和一个双电荷泵电路组成。电荷泵配合外部四个 0.1μF 小电容,实现 3V 至 5.5V 单电源供电,简化了电源设计。
- 封装形式:采用节省空间的 SOP16 和 TSSOP16 封装,便于在电路板上进行布局,适合对空间有严格要求的应用场景。
产品优势:
(一)高可靠性
- ESD 保护:增强型 ESD 结构为发送器输出和接收器输入提供保护,可承受 ±15kV IEC61000 - 4 - 2 气隙放电和 ±12kV IEC61000 - 4 - 2 接触放电,有效抵御静电放电对芯片的损害,延长产品使用寿命。
- 抗干扰能力:芯片具有强大的抗干扰能力,能够在恶劣环境下确保正常通讯。无论是工业现场复杂的电磁环境,还是其他干扰源较多的场景,都能稳定传输数据。
(二)标准符合性
- BL13232E 符合 TIA/EIA - 232 - F 标准,在异步通信控制器与串行端口连接器之间提供标准的电气接口,保证了与其他符合该标准设备的兼容性,便于系统集成。
应用领域:
凭借上述优异特性,BL13232E 可广泛应用于工业控制、通信设备、电脑 / 服务器、电力设备、安防监控、医疗设备、打印机等领域。在工业控制中,可用于连接传感器与控制器,实现稳定的数据传输;在通信设备中,能保障设备间可靠的串行通信等。

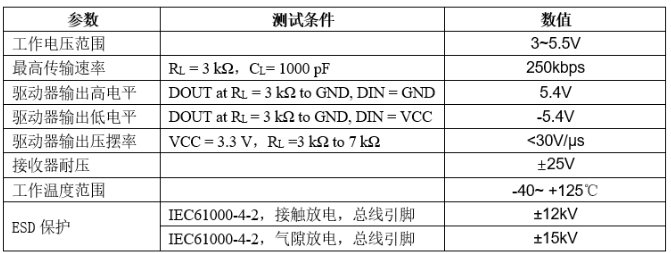

BL13232E主要参数:

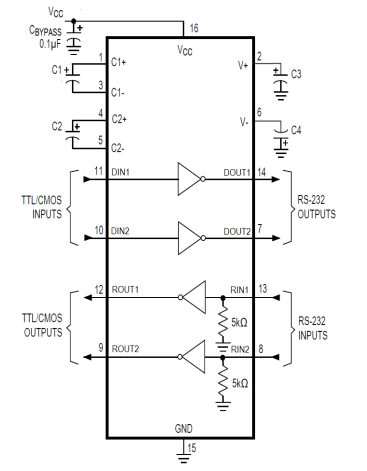

BL13232E典型应用图:

BL13232E订购信息:

南山电子是上海贝岭公司授权代理商,欢迎咨询选购上海贝岭RS-232收发器BL13232E,如需产品详细的规格书或最新报价,请咨询南山半导体官方网站在线客服。
