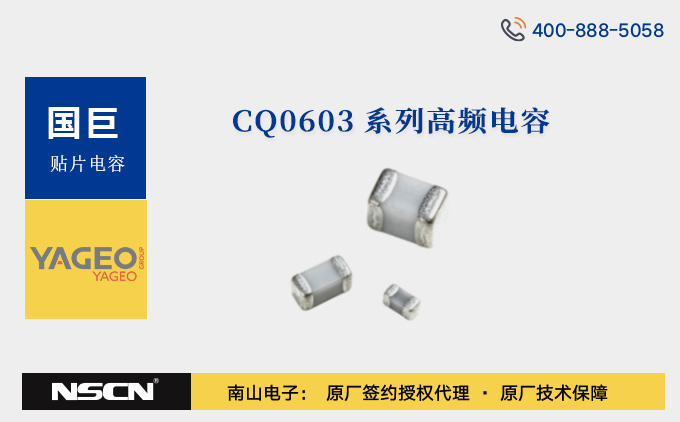

国巨CQ0603高频贴片电容：精密小型化的射频电路基石

作为全球被动元件领域的领军者，国巨（YAGEO）凭借其深厚的技术积累和严格的品质管控，持续为电子行业提供高性能解决方案。其CQ系列高频贴片电容以卓越的射频特性和高可靠性著称，而CQ0603系列高频电容作为该系列的典型代表，凭借 0603 封装（1.6×0.8mm）的紧凑设计和优异的电气性能，成为 5G 通信、消费电子、物联网等领域的核心元件。国巨CQ0603高频贴片电容具体还可分为以下系列、CQ0603ARNPO、CQ0603BPNPO、CQ0603BRNPO、CQ0603CPNPO、CQ0603CRNPO、CQ0603DRNPO、CQ0603FPNPO、CQ0603FRNPO、CQ0603GPNPO、CQ0603GRNPO、CQ0603JPNPO、CQ0603JRNPO。

精密容值与紧凑封装：

• 标准0603尺寸：1.6mm x 0.8mm (0.063英寸 x 0.031英寸)，厚度约0.8mm，显著节省电路板空间，满足高度集成化设计需求。
• 精准容值范围：提供从0.1pF 到 100pF 的广泛精密容值选择，涵盖高频匹配、滤波、耦合等关键应用的常见需求。
• 高额定电压：典型额定电压达50V DC，确保在常见工作电压下的可靠性与安全性。
• 低直流偏压效应： 相较于普通II类陶瓷电容（如X7R/X5R），CQ系列（I类）电容的容值受直流偏置电压影响极小，保障电路在复杂工作点下的稳定性。

卓越的高频性能：

• 超高Q值（品质因数）：核心优势之一。在1GHz典型高频下，其Q值远高于1000（规格书显示在特定频点可高达数千）。这代表了极低的能量损耗（低ESR），对提升谐振电路效率、滤波器选择性和接收器灵敏度至关重要。
• 低ESR（等效串联电阻）：极低的损耗因子直接转化为微欧姆级别的ESR（通常显著低于0.1欧姆），最大限度减少信号功率在电容上的无效热损耗，尤其有利于功率敏感型射频链路。
• 高自谐振频率（SRF）：得益于精密的内部结构设计和优化的电极，CQ0603具有非常高的自谐振频率。这意味着在目标工作频段（如Sub-6GHz乃至毫米波前端）内，它能稳定地发挥电容特性，避免因SRF过低而退化为电感。

稳定可靠的材料与结构：

• I类陶瓷介质（NP0/C0G） 采用温度补偿型陶瓷材料（NP0/C0G），这是实现超稳定高频性能的基础。
• 超稳定温度特性： 温度系数（TCC）极低，典型值±30ppm/°C。在-55°C至+125°C的宽工作温度范围内，容值变化微乎其微（远小于±0.3%），确保电路性能不受环境温度波动影响。
• 优异的时间稳定性（老化）：I类陶瓷介质几乎无老化效应，容值随时间推移的变化极其微小，提供长期可靠性与设计寿命保障。
• 无压电效应/微音效应：区别于某些II类陶瓷，NP0/C0G材料几乎不产生压电效应，避免了电容因机械振动（如扬声器附近）而引入噪声干扰。

典型应用场景：

• 5G/6G基站与终端设备：PA输入/输出匹配网络、滤波器、LNA电路、天线调谐模块（ATM）中的调谐与隔直电容。
• Wi-Fi 6/6E/7 及蓝牙模块 RF前端模块（FEM）、收发器IC外围的谐振、匹配、滤波及耦合电容。
• 微波通信与雷达系统：高频振荡器、VCO谐振回路、低噪放输入匹配、微波滤波器中的关键元件。
• 卫星通信与导航（GPS/GNSS）：接收机前端的高频滤波与匹配网络。
• 测试与测量设备：频谱分析仪、网络分析仪、信号发生器等精密仪器的高频信号路径。
• 植入式医疗设备与高频传感器：空间受限且要求高稳定性的微型化高频电路。

国巨CQ0603系列高频贴片电容基于NP0/C0G介质带来的超高Q值、极低ESR、超高SRF以及超乎寻常的温度/时间稳定性，使其成为构建高性能、高可靠射频与微波电路的基石元件。无论是应对当前5G/6G、Wi-Fi 7的挑战，还是满足未来更高频段、更复杂系统的需求，CQ0603系列都是工程师在追求信号完整性、低损耗和高效率设计时的强大助力，是高频电路微型化设计的理想选择。

南山电子为国巨电阻授权代理商，欢迎咨询选购国巨CQ0603高频贴片电容，如需进一步了解具体型号库存或定制方案，请联系南山半导体官方网站在线客服。
