君耀TVS管SMBJ-AT系列：为严苛车载与工业环境而生的600W瞬态守护神
在新能源车载、5G基站与工业自动化等场景，浪涌、ESD与负载突降已成为电路“头号杀手”。君耀（Brightking）推出的TVS二极管SMBJ-AT系列，以“600W峰值脉冲功率、11~440V宽工作电压、车规级可靠性”三大关键词，为系统提供最后一道防线。南山电子认为君耀TVS管SMBJ-AT系列是为严苛车载与工业环境而生的600W瞬态守护神。

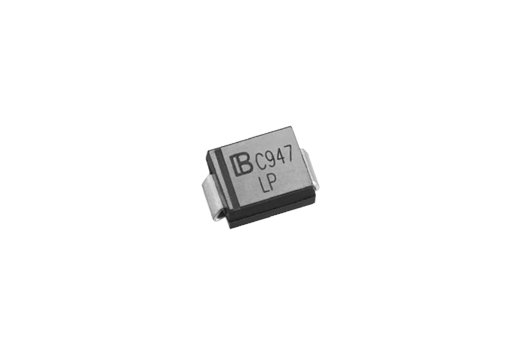

SMBJ-AT隶属君耀SMB封装TVS家族，专为汽车电子（ISO7637-2LoadDump）、通信电源、工业控制等高瞬态能量场合设计；兼容JEDECDO-214AA（SMB）贴片封装，可在高密PCB上实现自动贴装，兼顾功率密度与可制造性。
核心参数速览
| 关键指标 | 典型值/范围 |
| --- | --- |
| 峰值脉冲功率 (10/1000 µs) | 600 W |
| 反向工作电压 VRWM | 11 V – 440 V（步进 1 V – 5 V） |
| 击穿电压 VBR | 12.2 V – 492 V |
| 钳位电压 VC | 18.2 V – 713 V（@IPP） |
| 峰值脉冲电流 IPP | 最高 33 A（10/1000 µs） |
| 响应时间 | < 1 ps |
| 漏电流 IR | < 1 µA（@VRWM） |
| 工作温度 | ‑55 °C ~ +150 °C |
| 安规认证 | AEC-Q101、RoHS、REACH |
技术优势
1.车规级工艺
玻璃钝化芯片+铜引线框架，通过AEC-Q1011000小时高温反偏、温循与高温高湿验证，满足发动机舱与ADAS摄像头等严苛环境。
2.600W瞬态能量吸收
在10/1000µs标准浪涌波形下可承受600W，若换算成8/20µs脉冲，功率可达3kW以上，为LIN/CAN总线、24V继电器线圈等提供冗余裕量。
3.精准钳位，低残压
业界领先的钳位系数（VC/VRWM≈1.5~1.7），在相同防护等级下可比传统TVS降低5%–10%残压，提升后端IC生存概率。
4.兼容回流焊，节省空间
DO-214AA贴片封装相较传统SMC或P600直插，体积缩小70%；配合无铅回流焊工艺，可将TVS直接布在信号/电源走线旁，减少寄生电感。
| 君耀TVS型号推荐 | ||||
|---|---|---|---|---|
| SMBJ12A-AT | SMBJ28CA-AT | SMBJ30A-AT | SMBJ90CA-AT | SMBJ90A-AT |
| SMBJ24CA-AT | SMBJ440A-AT | SMBJ300CA-AT | SMBJ20CA-AT | SMBJ14A-AT |
| SMBJ160A-AT | SMBJ60CA-AT | SMBJ54CA-AT | SMBJ22CA-AT | SMBJ54A-AT |
| SMBJ60A-AT | SMBJ22A-AT | SMBJ85CA-AT | SMBJ48CA-AT | SMBJ78CA-AT |
| SMBJ28A-AT | SMBJ16A-AT | SMBJ150A-AT | SMBJ110A-AT | SMBJ18A-AT |
| SMBJ100CA-AT | SMBJ440CA-AT | SMBJ78A-AT | SMBJ75CA-AT | SMBJ85A-AT |
典型应用
| 应用场景 | 推荐型号 | 保护对象 |
| --- | --- | --- |
| 12 V / 24 V 车载电源 | SMBJ58A-AT / SMBJ100A-AT | ECU、LED 驱动、车载功放 |
| CAN/LIN 总线 | SMBJ24CA-AT | 收发器芯片 |
| 48 V 轻混系统 | SMBJ58A-AT | DC-DC 转换器输入端 |
| 工业以太网供电 (PoE++) | SMBJ58A-AT | PSE 控制器 |
| 交流信号线耦合 | SMBJ350CA-AT | PLC、智能电表 |
随着汽车电动化与工业4.0的加速，瞬态威胁呈指数级增长。君耀SMBJ-AT系列凭借600W级功率、11~440V全覆盖电压及车规级可靠性，已成为工程师口袋里的“浪涌终结者”。当下一次浪涌来临时，让SMBJ-AT成为您电路板上最安静却最可靠的守护者。南山电子是国巨(YAGEO)授权经销商，如需规格书、样品申请或技术支持，可联系客服。
