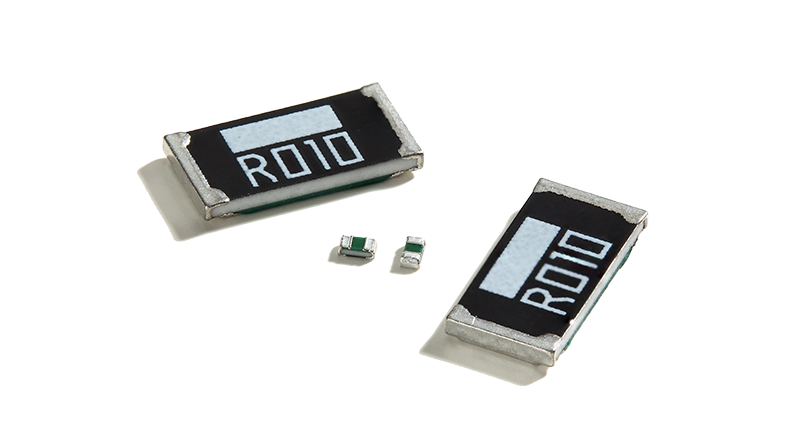

国巨PE2010系列车规电流传感电阻器实现“毫欧级”低阻、高功率、低温度漂移的精密测量
在新能源汽车、高级驾驶辅助系统（ADAS）以及48V轻混系统中，电流监测的精度直接关系到电池寿命、行车安全与能量回收效率。国巨（YAGEO）PE2010系列正是在这样的背景下诞生的车规级金属箔电流感测电阻，它以2010封装（5.08mm×2.54mm）实现“毫欧级”低阻、高功率、低温度漂移的精密测量，已通过AEC-Q200认证，可在-55°C～+170°C的严苛环境中长期工作。其具体系列包括PE2010DKE07、PE2010DKE7W、PE2010DKF07、PE2010DKF7W、PE2010DKM07、PE2010DKM7W、PE2010FKE07、PE2010FKE7W、PE2010FKF07、PE2010FKF7W、PE2010FKM07、PE2010FKM7W、PE2010JKE07、PE2010JKE7W、PE2010JKF07、PE2010JKF7W、PE2010JKM07、PE2010JKM7W。今天，南山电子就介绍一下这款汽车级精密守护者国巨PE2010系列车规电流传感电阻器。
核心亮点
1.毫欧阻值，精准量测
•阻值范围：5mΩ～100mΩ（特殊可定制至1mΩ）
•容差：±0.1%、±0.5%、±1%、±5%四档可选，满足不同精度需求。
2.低温漂，全温区稳定
•TCR仅±50ppm/°C（典型），在引擎舱剧烈温度变化下依旧保证采样精度。
3.高功率&低热EMF
•额定功率：最高2W，领先同尺寸产品30%以上。
•特殊金属箔工艺带来极低热电势（EMF），减少系统offset误差。
4.车规级可靠性
•AEC-Q200认证+PPAP支持。
•抗硫化、抗湿热、抗机械冲击，轻松应对ISO7637-2负载突降、ISO16750-3机械冲击等测试。
5.兼容大电流焊盘设计
•四端子Kelvin结构可选，降低高电流路径上的焊盘压降误差，提高系统采样精度。
技术规格速查
封装尺寸：2010（5.08mm×2.54mm）
阻值范围：5mΩ…100mΩ（可扩展到1mΩ～1Ω）
功率：1/2W、1W、1.5W、2W
容差：±0.1%/±0.5%/±1%/±5%
TCR：±50ppm/°C（典型）
工作温度：-55°C～+170°C
认证：AEC-Q200、RoHS、无卤素、REACH
| 国巨车规电流传感电阻器型号推荐 | ||||
|---|---|---|---|---|
| PE2010DKE070R015L | PE2010FKM070R1L | PE2010DKM7W0R03L | PE2010FKM7W0R033L | PE2010DKF7W0R03L |
| PE2010DKF7W0R015L | PE2010JKM7W0R04L | PE2010DKE7W0R03L | PE2010JKF7W0R005L | PE2010JKE070R03L |
| PE2010FKF7W0R051L | PE2010FKE7W0R1L | PE2010JKE070R005L | PE2010FKF070R04L | PE2010DKF070R03L |
| PE2010DKF7W0R033L | PE2010FKE7W0R068L | PE2010FKM7W0R03L | PE2010FKM7W0R012L | PE2010FKF070R06L |
| PE2010JKF070R025L | PE2010FKF7W0R008L | PE2010DKF7W0R01L | PE2010FKM070R25L | PE2010DKM7W0R033L |
| PE2010FKE070R056L | PE2010FKF7W0R005L | PE2010FKE7W0R05L | PE2010FKF070R006L | PE2010FKE7W0R008L |
典型应用
•新能源汽车：
–BMS主通道电流采样（分流器替代）
–OBC、DC-DC功率级效率监测
–电机驱动器相电流检测
•工业与通信：
–48V/54V服务器电源OR’ing控制
–基站AAU电源管理
–储能变流器（PCS）双向电流监控
•高端消费电子：
–240WUSBPD3.1快充电流检测
–笔记本显卡核心供电回路
供货与支持
国巨PE2010系列已在全球主要分销渠道常备库存，支持小批量样品24h发货。如需定制更低阻值或宽端电极版本，请联系国巨授权代理商南山电子获取FAE支持。
凭借毫欧级低阻、毫伏级压降、毫米级尺寸，PE2010正在重新定义汽车与工业电流检测的“精度/尺寸/功率”三角关系，让工程师在有限空间内也能实现“车规级”安心设计。
