EPSON爱普生TG2016SMN温补晶振在多领域小型化设计中的应用

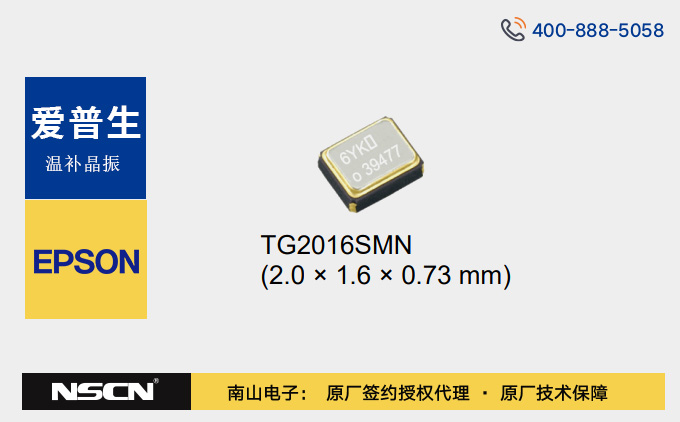

TG2016SMN是爱普生/EPSON精心研发的一款温度补偿型晶体振荡器(TCXO)，2016超小封装设计（2.0×1.6×0.73mm），还有着超高的精度，在-40℃到+85℃全温度范围内，频率精度可达±0.5ppm，是一款性能非常先进的高性能、低噪声、小封装、宽温的温补晶振产品，可以广泛用于GPS导航、无线通信模块（蓝牙，WiMAX,Wi-Fi,W-LAN,IoT模块）、LTE、无人机等系列最新产品中。根据南山电子销售数据，TG2016SMN也是近两年销量最高的爱普生温补晶振型号系列之一，热销型号：TG2016SMN 26MHZ ECGNNM/X1G0054410204；TG2016SMN 32.000000MHz MCGNNM/X1G0054410305；TG2016SMN 38.4MHz MCGNNM/X1G0054410306等。
典型应用：
1.无线通信领域
以SiliconLabs的Si4463无线收发芯片为例，该芯片需要外接25-32MHz的晶体作为时钟源。可以用TG2016SMN系列的X1G0054410315xx，输出主频30MHz。普通晶体频率公差在10ppm级别，而TG2016SMN的频率公差±0.5ppm，十年频率老化仅3.5ppm，优异的产品稳定性非常适合作为射频芯片的时钟源，即使长年工作对射频的频率偏移也非常小。
2.北斗/GPS双模导航模块
射频前端如美信MAX2769B芯片需要16.368MHz的高稳定参考时钟，这会直接影响ADC采样性能和接收机表现。TG2016SMN的±0.5ppm频偏、小封装与低功耗，既能满足时钟精度需求，又能适配导航接收机小型化、优化散热的设计要求，TG2016SMN外围电源电路设计也方便，外部电源接入旁路电容只需加一个简单的旁路电容即可工作。
3.无人机领域
TG2016SMN的小体积助力无人机设备小型化，频率精度±0.5ppm/±2ppm，支持1.8V~3.63V宽电压，覆盖无人机常用的16MHz、24MHz、38.4MHz等频点，1.5mA低电流有助于延长续航。
南山电子是爱普生元器件核心授权代理商，销售全系列晶振晶体，实时时钟模块，和各类爱普生传感器，如需更多型号规格书或选型支持，请联系南山半导体官方网站在线客服或致电400-888-5058咨询。
