贴片压敏电阻

规格书下载

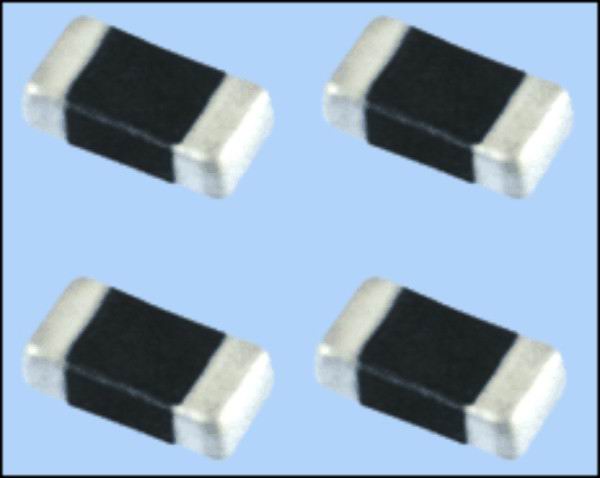

贴片压敏电阻

全称:叠层片式压敏电阻器,简称:贴片压敏电阻,英文缩写:MLV。

主要规格尺寸,按公制标准为:100505、160808、201209、321609、322513、451616、453215、8063、1080等。

额定工作电压:DC3.3V~385V。压敏电压精度选择:±10%、±15%、±20%。

压敏电阻器是一种对电压敏感的电阻器,具有对称的伏安特性,其阻值随着电压上升呈非线性下降,当电压在一定范围内进一步上升时,这种短路现象更加剧烈,从而对被保护电路(元件)起到保护作用。作为一种一种浪涌电压抑制器,风华贴片压敏电阻器采用先进的叠层贴片化技术执照的半导体陶瓷元件,能为电子电路中的被保护元器件提供强有力的保护,同时具有优良的浪涌能量吸收能力及内部散热能力,因为采用无线贴片式结构,其寄生电感非常小、响应速度非常快(响应时间小于0.5ns),引出具有优良的ESD及各种浪涌噪声的抑制能力。与传统的齐纳二极管和圆片直插压敏电阻相似,并具有体积小、重量轻、响应速度快的特点。

目前,我们主要提供以下系列片式压敏电阻产品:
通用型系列、高速型系列、高耐能型系列以及片式压敏电阻排(CAV)系列。

风华高科作为国内大型的贴片压敏电阻生产制造企业之一,是中国最大的新型元器件及电子基础材料的科研、生产和出口基地,全球八家片式元器件制造商之一,被列入国家520户重点大型国有企业集团,是全国技术创新试点企业、国家通讯产品国产化配套元件定点企业以及全36家扩大企业博士后流动站之一。风华贴片压敏电阻系列产品无论是在可靠性、一致性等各个方面都表现优异。南京南山作为风华全国十家直接授权代理商之一,长期以来坚持原厂进货渠道,并被特别授予电能表行业授权经销商。点击查看风华代理联系方式

风华MLV产品导购

分类:

通用型:工作电压宽,可靠性高,应用非常广泛:为各种IC提供浪涌电压保护; 为电源I/O接口提供ESD、EFT及浪涌保护;可替代齐纳二极。

高耐能型:专为吸收电路中村中的能量较大的瞬态电压噪声而设计的,通流量大,收功率大,响应速度快。
应用:抑制各种感性负载切换或各种瞬间噪声在电路板中产生的EFT和浪涌电压; 保护元件和电路,防止在电源供应、控制和信号线产生的ESD。
为IC、CMOS和MOSFET提供在线过压保护;在许多领域中可替换较大的表面贴装TVS齐纳二极管

高速型:
是FPV电压保护元件中的一族,其容量非常低反应速度非常快。高速系列产品为高速数据线和其它高频领域提供ESD和EFT保护,如数据、诊断I/O接口;通用串行总线(USB)、视频和音频接口、 便携式手提设备;移动通讯/蜂窝电话、计算/DSP产品、 工业级医学仪器;

超低电容量型:属于FPV高速系列,其容量更低反应速度更快。

采购须知

生产厂家:广东风华高新科技股份有限公司
授权代理商:南京南山半导体有限公司
电阻封装形式:SMD(贴片封装)

封装尺寸:目前风华贴片压敏电阻封装尺寸有12种,具体尺寸如下
0402/100505:1.0mm*0.5mm*0.5mm
0603/160808:1.6mm*0.8mm*0.8mm
0805/201209:2.0mm*1.2mm*0.9mm
1206/321611:3.2mm*1.6mm*1.1mm
1210/322513:3.2mm*2.5mm*1.3mm
1806/451616:4.5mm*1.6mm*1.6mm
1812/453215(4.5mm*3.2mm*1.5mm)
2220/5750(5.7mm*5.0mm*1mm)
3225/8063(8.0mm*6.3mm*1mm)
4032/1080(10mm*8mm*1mm)

最小包装数量:0402(10k/盘);0603~0805(4k/盘);1206~1812(3k/盘)1080(2.5k/盘)
ROSH:符合欧盟Rosh标准

购买提示:由于市场上风华电阻有假货存在,企业在购买时除了要仔细验证该贸易商是否为风华原厂授权代理之外以及入口检验为,库存管理人员也可以通过产品外观的进行一定程度的判断,电阻器表面保护膜覆盖完好且难以脱落,表面平整;
电阻器引出端电极覆盖均匀、镀层较难脱落,且平整、无裂痕、针孔、变色;
电阻器芯片无裂痕,标志可辨

风华贴片压敏电阻规格与型号识别(命名方法)

FPV 160808 G 240 P M T

1、FPV:产品代号
2、160808:封装与规格尺寸代号,160808封装的含义是该贴片压敏电阻的长宽高分别为1.6mm*0.8mm*0.8mm,该封装也俗称为0603封装,关于贴片压敏封装与尺寸的全面介绍参考规格书。
3、G:通用型压敏电阻代号。其他代号分别是:E:高耐能型;S:高速型

4、240:直流工作电压为24V(欧姆);贴片压敏电阻的直流工作电压采用3位数表示法,前两位数有效数字,后一位是有效数字后零的个数。小数点用R表示;
5、P:端头电极采用三层电镀方式。其他符号含义:S——银/钯/铂合金;
6:误差精度代号,M代表±20%,K代表±10%,L代表±15%
7、T:编带包装。同时风华提供散带包装,用B表示。更多其他系列贴片压敏电阻型号表示方法请参风华原厂规格点击下图查看完整规格命名方法

风华压敏电阻特点和优势:

1、采用叠层贴片式陶瓷结构,比传统的圆片压敏电阻比大大降低了产品重量;
2、无引线,比圆片压敏电阻缩小了尺寸;封装尺寸丰富,最小可做到1005(0402)封装,最大可做到1080(4032)封装
3、温度范围:-55℃~+125℃;
4、工作电压范围:3.3v~615v
5、具有双向限制特性,适合ESD保护
6、漏电流非常小;
7、寄生电感小、响应速度快:响应时间小于0.5ns
8、具有优良的温度系数
9、端电极采用三层电镀或银/钯/铂合金,具有良好的焊接性能

压敏电阻应用:

当施加的电压升高到压敏电压时,压敏电阻器的电流急剧上升,被保护设备的浪涌电压迅速减小,从而使装有压敏电阻器的设备抗浪涌噪声能力达到相应要求。压敏电阻器可以抑制各种各样的浪涌电压,使电子设备免受干扰和破坏。因此常被用在:

1、抑制各种感性负载切换或各种瞬间噪声在电路板上产生的EFT和浪涌电压;

2、保护元件和电路,防止在电源供应、控制和信号线产生的ESD;

3、为IC、CMOS和MOSFET提供在线过压保护;

4、在许多领域中可替换较大的表面贴装TVS齐纳二极管;

5、用于协助各种终端产品实现电磁兼容性。

压敏电阻术语解释:

1、直流工作电压
在规定的环境条件下,保证压敏电阻器正常工作所允许连续施加的最大直流电压值,它也作为测量电流的参考点,在此电压通常小于元件的压敏电压。

2、交流工作电压
在规定的环境条件下,保证压敏电阻器正常工作所允许连续施加的最大交流电压值。

3、最大浪涌电流
在规定的脉冲波形(8/20μs)和相应的电压下,保证其正常工作所允许施加最大电流。这个脉冲可以施加在元件任意一端。
最大浪涌能量(能量耐量ES)
在单个规定的脉冲波形(10/1000μs)下,保证压敏电阻器正常工作时,其所能承受的最大的脉冲能量。

4、漏电流(IL)
在非传导模式下,该元件具有非常高的阻抗(接近109Ω)在系统中呈开路状态,此时漏电非常低(室温下<50μA)。与齐纳二极管不同,叠层片式压敏电阻器具有低漏电流特性,在最高工作温度下,漏电不超过500μA。

5、压敏电压
该电压是压敏电阻器从开路状态进入导通状态的电压值,标称压敏电压通常为1mA直流电流所对应的电压。

6、限制电压
在规定脉冲波形(8/20μs)和电流下,元件两端产生的峰值电压,需要指出的是峰值电压和峰值电流的产生在时间上不一定要一致。

7、电容量
这是元件在规定频率(1MHz)和偏置电压(0.5V)下的电容量。
