风华贴片压敏电阻的研发能力
2002年风华高科率先在国内自主开发多层片式压敏电阻器并形成产业化，期间获得国家经贸委资金扶助并形成规模化生产。
2008年风华高科率先在国内自主开发出高性能高耐能通信用多层片式压敏电阻器，获得信产部资金资助，通过了省科委鉴定并形成规模化生产。
2008年底，根据多层片式压敏电阻器的发展方向和市场需求，风华高科又在国内率先推出超低电压（DC：3.3V）、超低电容量（15pF）、超低泄漏电流（ 0.1µA）多层片式压敏电阻器，形成规模化生产。
风华高科现能生产三大系列：普通型、高耐能型、高速（低容量）型，一千多种规格多层片式压敏电阻器产品，年生产能力达10亿只
风华贴片压敏电阻型号识别方法：
型号实例：:FPV160808G3R3PMT ；FPV160808S180PMT070
识别方法：
① FPV—风华片式压敏电阻器
②规格尺寸: (长×宽×厚)
③产品系列: G（通用系列）、E（高耐能系列）、S（高速系列）
④直流工作电压Vdc
⑤端头: P、S
⑥压敏电压误差: K、L、M
⑦包装: B散包装、 T编带
⑧特殊需要，对于S型超低容量系列的容量标注

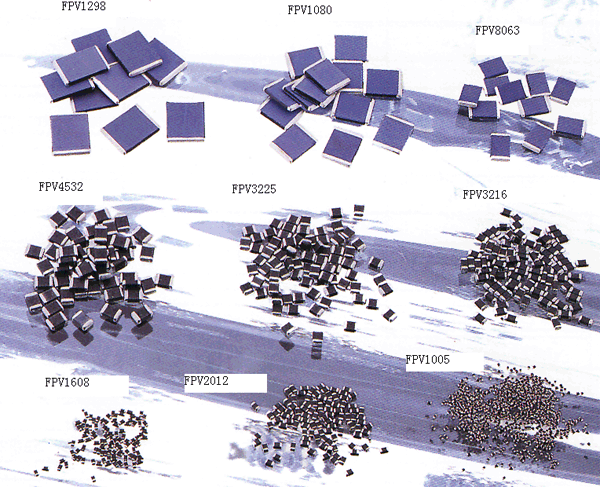

风华压敏电阻器产品性能表
|
类别 |
直流工作电压 |
压敏电压 |
限制电压 |
能量耐量 |
峰值电流 |
容量@1MHz |
|
FPV1005 |
3.3~18V |
5~120V |
10~40V |
0.05J |
20A |
2.3~300pF |
|
FPV1608 |
3.3~68V |
5~120V |
10~130V |
0.05~0.1J |
20~30A |
2.3~300pF |
|
FPV2012 |
3.3~30V |
5~42V |
10~65V |
0.05~0.1J |
20~30A |
25~600pF |
|
FPV3216 |
3.3~68V |
5~86V |
10~130V |
0.1~0.4J |
35~120A |
60~1200pF |
|
FPV3225 |
18~68V |
25~86V |
38~135V |
1.5J |
280~300A |
360~1000pF |
|
FPV4532 |
18~68V |
25~86V |
38~135V |
2.5J |
500A |
450~1500pF |
|
FPV5750 |
18~68V |
25~86V |
38~135V |
2.5J |
600A |
700~4000pF |
|
FPV8063 |
14~385V |
18~470V |
36~775V |
0.3~9.6J |
400A |
45~1750pf |
|
FPV1080 |
14~615V |
18~750V |
36~1240V |
0.8~36J |
1200A |
55~5000pF |
高耐能压敏电阻选型参考：
（1）通用系列（G）：其工作电压宽、可靠性高。主要用在一般情况下IC，电源I/O接口的ESD、EFT的浪涌保护。
一 般 特 性 :
◎ 芯片尺寸：从1005到3216
◎ 薄膜和高精密技术
◎ 专为表面按装设计无引脚SMD式结构
◎ 额定工作直流电压3.3V~68V
◎ 额定能量最高到0.1焦耳
◎ 低抑制电压、高能量吸收
◎ 低感量、快速反应
◎ 对电路电压的高稳定性
◎ 优良的温度系数
◎ 造合自动插取设备，可以带裝
◎ 良好的焊接性能
2）高耐能系列（E）：其通流量大，吸收功率大、响应速度快。专为吸收电路中存在的能量较大的瞬态电压噪声而设计的
一 般 特 性 :
◎ 芯片尺寸：从3216到1298
◎ 薄膜和高精密技术
◎ 专为表面按装设计无引脚SMD式结构
◎ 额定工作直流电压3.3V~615V
◎ 额定能量最高到36焦耳
◎ 低抑制电压、高能量吸收
◎ 低感量、快速反应
◎ 对电路电压的高稳定性
◎ 优良的温度系数
◎ 造合自动插取设备，可以带裝
◎ 良好的焊接性能
（3）低容量高速系列（S）：其容量非常低反应速度非常快。高速系列产品为高速数据线和其它高频领域提供ESD和EFT保护
一 般 特 性 :
◎ 芯片尺寸：从1005到2012
◎ 薄膜和高精密技术
◎专为表面按装设计无引脚SMD式结构，防治ESD
◎ 低抑制电压、高能量吸收
◎ 低电容量(2.0pF);低压敏电压(4V)
◎对电路电压的高稳定性
◎ 优良的温度系数，低漏电流(直流工作电压下漏流小于0.1 uA )
◎ 高绝缘阻抗
◎造合自动插取设备，可以带装
◎良好的焊接性能
◎通过 IEC61000-4-2 Level 4 (15KV/8KV)
贴片压敏电阻主要参数
1、压敏电压:在规定的环境条件(25℃)下，叠层片式压敏电阻器通过 规定的电流（1mA）所测得的的电压降，标称压敏电压通常为1mA直流电流所对应的电压
2、限制电压:在规定的环境条件(25℃)下，通过规定脉冲为（8/20μs）和规定的峰值电流下，元件两端产生的峰值电压。
3、峰值电流:在规定的环境条件(25℃)下，通过规定的脉冲电压波形（8/20μs），保证叠层片式压敏电阻器正常工作所允许施加最大电流。这个脉冲可以施加在元件任意一端。
4、能量耐量:在单个规定的脉冲波形（10/1000μs）下，保证叠层片式压敏电阻器正常工作时，其所能承受的最大的脉冲能量。
5、漏电流:在规定的环境条件(25℃)，在元件两端施加元件的直流工作电压所测得的电流值。
6、电容量:这是元件在规定频率（1MHz）和测试电压（0.5V）下的 电容量。
贴片压敏电阻压敏电压选取公式
工作电压选择：MLV工作电压≧系统工作电压
DC：V1mA＝aUdc/(1-b)(1-c) ≈1.5Udc
AC：V1mA＝ aUac/(1-b)(1-c) ≈2.2Udc
通流量，能量耐量的选择：应大于冲击源预定的最大的冲击电流，最大冲击能量。
限制电压的选择：应小于被保护电路允许的最大工作电压（冲击耐压值）
电容量的选择：不能对高速数据传输线和信号线产生干扰和破坏。USB2.0接口，C＜4pF,USB1.1接口， C＜10pF,无线电装置C＜50pF,音频、视频系统C＜200pF。
