君耀压敏电阻20H系列确保电路的安全和稳定运行

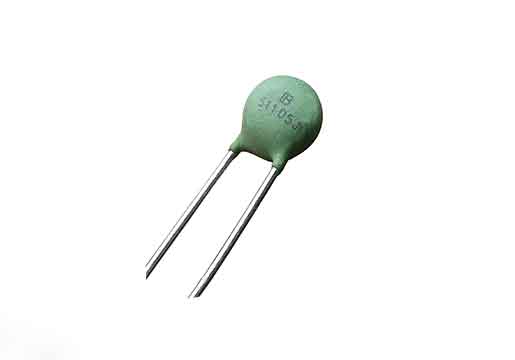

君耀压敏电阻20H系列是君耀电子（BrightKing）推出的高性能电路保护元件。该系列产品具有卓越的过压保护能力，能够有效抑制瞬态过压对电路的冲击。其工作原理基于压敏电阻的非线性电压-电流特性，当电压超过阈值时，电阻值迅速降低，将过压能量导入地线。可以说，君耀压敏电阻20H系列确保电路的安全和稳定运行。

技术参数

-压敏电压范围：从11V到1100V，能够满足不同电压等级的电路保护需求。

-最大允许工作电压：14V到56V，确保在正常工作电压下保持高阻抗状态。

-单次最大峰值脉冲电流：标准型为4500A，高能型为5000A，展现出强大的通流能力。

-最大焦耳能量：标准型为3.35J到13.49J，高能型为7.0J到24.0J，具备较高的能量吸收能力。

-工作温度范围：-40℃到+140℃，适应各种恶劣环境条件。

产品优势

-高可靠性设计：采用高品质氧化锌陶瓷材料和自有压片烧结工艺，陶瓷晶体结构稳定，耐压强度高。通过UL1449、IEC61000-4-5、GB/T17626等标准测试，在高温、高湿、高盐雾等环境下表现出优良的耐久性。

-快速响应与大能量吸收：响应时间小于25ns，能够迅速对过压进行响应。多种系列产品提供高达10kA以上浪涌承受能力，满足IEC/GB浪涌等级要求。

-环保合规与认证齐全：全系列通过RoHS、REACH、UL、TUV、CQC等多项认证，部分产品符合汽车级AEC-Q200标准，可用于车规应用。

应用场景

20H系列压敏电阻广泛应用于多个领域：

-消费电子电源输入防护：如手机充电器、电视机电源、适配器等，在AC输入端加装MOV器件，可有效应对市电浪涌或雷击冲击。

-工业控制器过压防护：PLC、变频器、电机驱动等设备，工作在工业强电磁环境中，易受浪涌干扰。MOV可与气体放电管（GDT）、TVS等组合，形成多级保护。

-通信系统线路保护：在以太网接口、RS485、CAN总线等通信线路中，雷击与地电位差是导致设备损坏的常见原因。MOV可用在接线端口对地保护。

-智能家电/照明设备输入防雷：LED驱动电源、空调、洗衣机等设备需考虑雷击、电源切换瞬态干扰，MOV作为初级防护能量吸收器件是标配方案。

-车载电子系统：汽车环境复杂、负载感性强，易产生浪涌干扰，Brightking部分MOV产品满足AEC-Q200标准，可用于车规BMS、ECU等场景。

安全认证：

-UL认证：UL（UnderwritersLaboratories）认证是美国的一种安全标准认证，君耀压敏电阻20H系列符合UL1449标准，该标准详细规定了压敏电阻在浪涌保护、环境适应性、耐久性等方面的要求，以确保其能够在不同工作环境中可靠地运行，提供有效的保护。

-CQC认证：CQC（ChinaQualityCertification）认证是中国强制性产品认证制度的一部分，适用于国内市场的电子产品。君耀压敏电阻20H系列获得CQC认证，表明其符合中国的国家安全标准。

-TUV认证：TUV认证是德国莱茵公司提供的认证服务，主要面向欧洲市场，不仅注重产品的安全性能，还重视环保合规。

-VDE认证：VDE认证是德国电气工程师协会提供的认证，是欧洲市场的重要准入认证之一，表明产品符合欧洲的相关安全和质量标准。

-CSA认证：CSA（CanadianStandardsAssociation）认证是加拿大的安全标准认证，君耀压敏电阻20H系列获得该认证，意味着其产品符合加拿大的安全要求。

君耀压敏电阻20H系列凭借其卓越的性能和广泛的应用范围，成为电路保护领域的重要选择。无论是消费电子、工业控制还是汽车电子等领域，它都能为设备提供可靠的过压保护，确保电路的安全和稳定运行。
