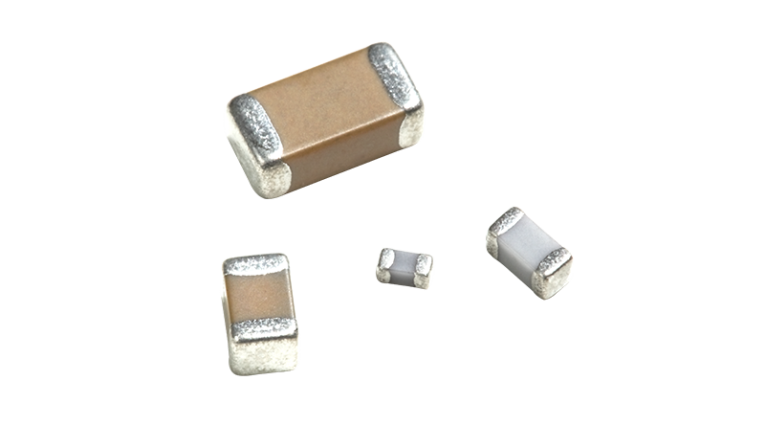

国巨软端电容CS1812JKNPO、CS1812JKX7R、CS1812KKX7R和CS1812MKX7R系列介绍

国巨作为全球知名的被动元件领导厂商，其软端电容系列在市场上备受青睐。软端电容具有独特的软端结构，能够有效抵抗电路板弯曲时产生的应力，降低因机械应力导致的元件损坏风险，提高电子设备的可靠性和耐用性。今天，南山电子介绍一下国巨软端电容CS1812JKNPO、CS1812JKX7R、CS1812KKX7R和CS1812MKX7R系列。

产品特性

（一）尺寸与封装

这四个系列电容均采用1812封装（公制4532），尺寸为长4.50mm、宽3.20mm。这种封装尺寸在电子元件中较为常见，适用于多种电路设计，能够满足不同设备对于空间的要求。

（二）介质材料与温度特性

-CS1812JKNPO：采用NPO介质材料，具有良好的温度稳定性，其温度系数极低，在-55℃至+125℃的温度范围内，电容量变化非常小。这种特性使其在对温度稳定性要求较高的应用中表现出色，例如在高精度的测量设备、通信基站等环境中，能够保证电路性能的稳定。

-CS1812JKX7R、CS1812KKX7R、CS1812MKX7R：这三款电容采用X7R介质材料，具有较高的电容量和良好的温度稳定性，在-55℃至+125℃的温度范围内，电容量变化相对较小。X7R介质材料在温度变化时电容量的变化率相对NPO材料稍大，但在大多数应用中仍能满足要求，适用于电源电路、滤波电路等对电容量有一定要求但对温度稳定性要求相对不那么苛刻的场景。

（三）电容量范围与电压等级

-CS1812JKNPO：电容量范围从68pF到22nF，电压等级为100V。这种电容适用于需要高精度、高稳定性的电路，如射频电路、振荡电路等，能够提供稳定的电容量，确保电路的正常工作。

-CS1812JKX7R：电容量范围从100pF到1.0uF，电压等级为100V。这种电容在电源电路中应用广泛，可用于滤波、旁路等，能够有效降低电源噪声，提高电源质量。

-CS1812KKX7R：电容量范围从100pF到1.0uF，电压等级为1000V。这种电容适用于高压电源电路，如开关电源、逆变器等，能够在高电压下稳定工作，为电路提供可靠的滤波和旁路功能。

-CS1812MKX7R：电容量范围从100pF到1.0uF，电压等级为2000V。这种电容在高压应用中表现出色，如高压脉冲电路、高能物理实验设备等，能够承受更高的电压，确保电路的安全和稳定运行。

（四）软端结构优势

国巨的软端电容系列可以抵抗至少3mm的boardflex。在高应力弯曲的电路板应用中，如可穿戴设备、柔性电子设备等，这种软端结构能够有效减少因电路板弯曲导致的电容损坏，提高设备的可靠性和使用寿命。

应用场景

-CS1812JKNPO：适用于对温度稳定性要求较高的电路，如高精度测量设备、通信基站、射频电路等。

-CS1812JKX7R：适用于一般的电源电路、滤波电路等，如消费电子设备中的电源滤波、音频设备中的旁路滤波等。

-CS1812KKX7R：适用于高压电源电路，如开关电源、逆变器、高压脉冲电路等。

-CS1812MKX7R：适用于更高电压的应用场景，如高能物理实验设备、高压脉冲发生器等。

国巨的CS1812JKNPO、CS1812JKX7R、CS1812KKX7R和CS1812MKX7R四个系列软端电容各具特色，分别适用于不同的应用场景。它们共同具备的软端结构使其在高应力弯曲的电路板应用中表现出色，能够有效提高设备的可靠性和耐用性。在选择电容时，应根据具体的电路要求和应用场景，综合考虑电容量、电压等级、温度稳定性等因素，以确保电路的正常工作和设备的稳定运行。
