国巨车规级厚膜电阻AC1218DK-07、AC1218DK-10、AC1218FK-07、AC1218FK-10、AC1218FK-7W、AC1218JK-07、AC1218JK-10、AC1218JK-7W系列综述

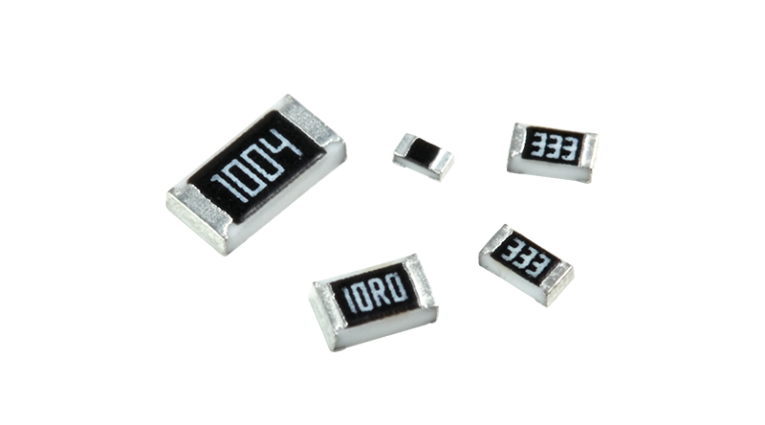

AC1218系列是国巨（YAGEO）面向汽车电子推出的厚膜贴片电阻家族，全部通过AEC-Q200认证，兼具高功率密度、抗硫化及长边电极（wideterminal）结构，可在155°C高温下长期工作，适用于车灯、ADAS、BMS、EPS等高可靠性场景。今天，南山电子就介绍一下国巨车规级厚膜电阻AC1218DK-07、AC1218DK-10、AC1218FK-07、AC1218FK-10、AC1218FK-7W、AC1218JK-07、AC1218JK-10、AC1218JK-7W系列。

型号命名规则速读

以“AC1218FK-7W100RL”为例：

-AC：AutomotiveGrade车规厚膜

-1218：英制尺寸0.12×0.18inch（公制3.2×4.6mm）

-D/F/J：阻值精度D=±0.5%，F=±1%，J=±5%

-K：卷盘塑料编带包装

-07/10/7W：7inch、10inch卷盘或7W加强功率版

-100R：100Ω

-L：无铅无卤素

AC1218全系列一览与关键差异

| 系列            | 精度 | 功率等级 | 阻值范围* | 特色/备注 |

|-----------------|------|----------|-----------|-----------|

| AC1218DK-07     | ±0.5 % | 0.75 W（-55~155 °C） | 1 Ω-10 MΩ | 精密版，7 寸盘 |

| AC1218DK-10     | ±0.5 % | 0.75 W | 同上      | 精密版，10 寸盘 |

| AC1218FK-07     | ±1 % | 0.75 W | 同上      | 标准车规 1 %，7 寸盘 |

| AC1218FK-10     | ±1 % | 0.75 W | 同上      | 标准车规 1 %，10 寸盘 |

| AC1218FK-7W     | ±1 % | 1 W    | 同上      | 功率加强型，长边电极，散热更优 |

| AC1218JK-07     | ±5 % | 0.75 W | 同上      | 经济型，7 寸盘 |

| AC1218JK-10     | ±5 % | 0.75 W | 同上      | 经济型，10 寸盘 |

| AC1218JK-7W     | ±5 % | 1 W    | 同上      | 经济加强功率版 |

*注：实际可选阻值按E-24/E-96系列细分。

技术亮点

1.车规可靠性：AEC-Q200认证，满足IEC60115、J-STD-020D焊接要求。

2.宽温工作：-55°C~+155°C，温度循环1000次ΔR≤±0.5%。

3.抗硫化：通过ASTMB809-95硫化试验，适合高污染环境。

4.高功率密度：1218长边电极结构在同等尺寸下可比传统1206提供高30%功率。

5.绿色环保：符合RoHS、无卤素及REACH要求。

典型应用

AC1218系列电阻通过AEC-Q200认证，可在-55°C~+155°C下长期工作，兼具抗硫化、高功率密度与长边电极结构，因此特别适合以下汽车电子部件/系统：

1.动力与能量管理

•发动机控制单元（ECU）

•48V/12VDC-DC转换器、OBC车载充电器

•电池管理系统BMS（采样、均衡、电流检测）

2.车身与舒适系统

•车身控制单元BCM

•LED前大灯、尾灯、日行灯驱动模组

•空调鼓风机、座椅加热、电动门窗电机控制

3.主动安全与ADAS

•毫米波雷达、摄像头模组电源端

•超声波泊车雷达、环视ECU

•EPS电动助力转向电机驱动板

4.信息娱乐与通讯

•车载音响主机、功率放大器

•T-Box、V2X天线接口、车载以太网PHY供电

选型建议

-需要0.5%精度采样→选AC1218DK-xx

-一般电源分压、上拉→AC1218FK-xx

-空间受限又要1W功率→AC1218xx-7W系列

-大批量低成本应用→AC1218JK-xx

AC1218DK/‌FK/‌JK及其-7W功率加强版覆盖了从精密采样到高功率泄放的全部车规需求，是工程师在1218尺寸下实现“高可靠＋小型化”的首选厚膜电阻家族。南山电子是国巨(YAGEO)授权经销商，欢迎咨询选购国巨AC1218车规厚膜电阻。
