上海贝岭推出新一代国网电表负荷开关驱动芯片全场景解决方案
随着智能电网建设的加速推进，新一代国家电网智能电表正朝着更高安全性、更强稳定性的方向升级，其核心元器件的性能要求也随之大幅提升。作为电表安全运行的关键堡垒，内置负荷开关的设计优化已成为行业技术攻坚的重点，这不仅牵涉电路架构的重构，更对驱动芯片的电流能力、耐压等级及散热性能提出了前所未有的严苛要求。面对触点间距增大引发的驱动电流倍增、电源方案分歧以及封装选型争议等多重挑战，上海贝岭推出新一代国网电表负荷开关驱动芯片全场景解决方案，通过系列化产品矩阵精准匹配多样化设计需求。作为上海贝岭的核心授权代理商，南山电子紧密追踪标准演进与方案落地，为工程师提供关键技术选型支持与样品服务。
驱动电流攀升引发电源与芯片变革：
负荷开关触点间距增大，最直接的影响是驱动电流的大幅增加：
- 电流跃升：从2020版标准的150~400mA，测试显示已跃升至1~2A甚至更高。
- 电源瓶颈：原有小型变压器功率已达极限，无法满足新需求，电表电源方案亟待调整。
电源方案差异带来芯片耐压新考量：
当前，开关电源（AC-DC）方案相对成熟，但有工程师担忧其在大规模应用（中国挂网电表达6.6亿只）下的可靠性与电网影响数据尚不充分，倾向沿用“线性变压器+后接大电容”设计。两种方案的核心差异在于：
- 输出电压稳定性：开关电源输出稳定，驱动芯片耐压通常20V左右即可。

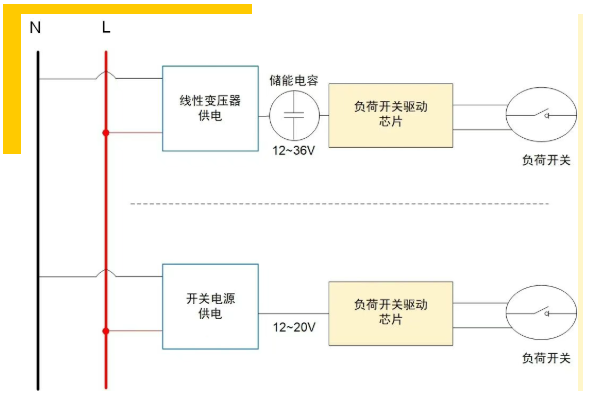

- 线性变压器挑战：因其非稳压变比输出，后端电压波动大，驱动芯片耐压需达36V以上，如下图所示：
封装选型争议显现：
设计差异不仅限于电源：
- 传统偏好：国网统一招标以来，SOT23-6封装是负荷开关驱动芯片的惯例，许多工程师习惯沿用。
- 新需求挑战：驱动电流增大，部分工程师认为SOT23-6封装体积小、散热有限，存在风险，更青睐功率承载更强的SOP8等大封装。
设计思路差异、方案理解不同，加之负荷开关本身尚未完全定型，多重不确定性导致工程师选型思路各异。单一产品难以覆盖如此多样化的新一代国网电表需求。工程师在评估上海贝岭不同耐压、不同封装驱动芯片方案时，如需获取关键规格书进行详细参数对比，南山电子技术团队可提供快速响应。
上海贝岭：推出全面覆盖的产品矩阵

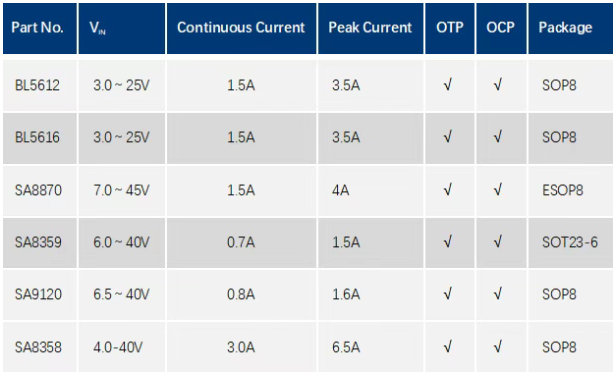

作为国内智能电表芯片核心供应商，上海贝岭始终紧扣行业脉搏，通过深入调研与广泛技术交流，精准把握痛点与发展方向。公司已推出系列化产品矩阵，为工程师选型提供丰富且适配的选项，具体产品信息如下表所示：
全面布局，支撑标准快速落地：
上海贝岭新一代国网电表内置负荷开关驱动芯片布局特点鲜明：
- 电压覆盖：同时满足中压与低压需求。
- 电流范围：驱动电流覆盖0.7A至峰值6.5A。
- 封装多样：提供SOT23-6、SO8P、ESOP8等多种封装规格。
上海贝岭以上系列矩阵为新标准的实施提供了有力支撑，灵活适配多样设计思路，驱动行业升级。为加速您的研发进程，欢迎联系上海贝岭授权代理商南山电子，获取完整产品选项手册及专业选型指导。访问南山电子官网www.nscn.com.cn或致电400-888-5058，咨询上海贝岭负荷开关驱动芯片样品申请与技术详情。
