德昌SOD-323封装稳压二极管UDZS/MMSZ/MM3Z系列解析

在电子电路设计中，稳压二极管是不可或缺的元件之一，它能够在电路中提供稳定的电压参考、实现过压保护等功能。德昌的SOD-323封装稳压二极管凭借其优越的性能和广泛的应用场景，成为了众多工程师的首选。本文将做成详细的德昌SOD-323封装稳压二极管UDZS/MMSZ/MM3Z系列解析，帮助工程师更好地理解和使用这些元件。

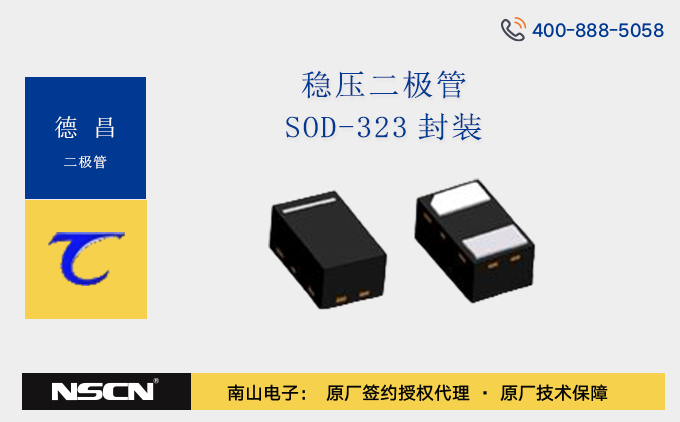

SOD-323封装概述

SOD-323是一种小型表面贴装封装，尺寸仅为2.0mm×1.25mm，非常适合空间受限的应用场景。这种封装形式具有以下优点：

高密度布局：体积小巧，能够节省PCB空间，便于实现高密度的电路设计。

良好的散热性能：尽管尺寸较小，但通过合理的PCB布局和散热设计，能够有效降低工作温度，确保元件在高功耗应用中的稳定性。

兼容性强：与常见的0805封装焊盘兼容，方便焊接和安装。

UDZS/MMSZ/MM3Z系列稳压二极管特性

UDZS系列

低动态阻抗：例如UDZSTE-175.6B的动态阻抗为60Ω，能够在稳压状态下快速响应电压变化，保持输出电压的稳定。

高精度稳压：稳压值精度高，如UDZSTE-175.6B的稳压值范围为5.49V~5.73V，能够满足对电压精度要求较高的应用需求。

低功耗：最大耗散功率为200mW，在工作过程中发热量小，适合长时间稳定运行。

MMSZ系列

宽电压范围：提供多种稳压值选择，能够满足不同电路的电压需求。

高可靠性：具有较高的反向耐压能力和低漏电特性，确保在高电压环境下稳定工作。

快速响应：动态阻抗低，能够快速响应电压波动，保护后级电路。

MM3Z系列

高精度稳压：以MM3Z5V6T1G为例，其稳压值为5.6V，精度为±6%，能够提供稳定的电压参考。

低动态阻抗：动态阻抗低，如MM3Z10VT1G的动态阻抗为20Ω，有助于提高电路的稳定性。

高功率耗散能力：最大功率耗散为300mW，能够承受较大的电流，适用于高功率应用场景。

应用场景

电源稳压

在电源电路中，UDZS/MMSZ/MM3Z系列稳压二极管可以作为电压参考源，与运算放大器等元件配合，构成稳定的线性稳压电源。例如，使用MM3Z系列稳压二极管搭建的稳压电源模块，能够为微控制器、传感器等设备提供稳定的电源。

过压保护

在电源输入端或敏感电路中，这些稳压二极管可以用于过压保护。当输入电压超过稳压二极管的稳压值时，二极管会导通，将多余的电压泄放掉，保护后级电路免受高电压的损坏。

电压参考

在模数转换器（ADC）或数模转换器（DAC）的参考电压电路中，高精度的稳压二极管能够提供稳定的参考电压，提高转换精度。

ESD保护

在高速数据线或信号线中，UDZS/MMSZ/MM3Z系列稳压二极管的快速响应特性和低结电容特性使其能够有效防止静电放电（ESD）对电路的损坏。

型号

选型要点

稳压值

根据电路需求选择合适的稳压值。例如，如果需要一个5V的参考电压，可以选择MM3Z5V6T1G。

精度

对于对电压精度要求较高的应用，如精密测量电路，应选择精度更高的稳压二极管，如UDZS系列。

功耗

根据电路的工作电流选择合适的功耗等级。如果电路电流较大，应选择最大功率耗散能力较高的型号。

动态阻抗

动态阻抗越低，稳压二极管的稳压性能越好。在高频或快速变化的电压环境中，应选择动态阻抗低的型号。

封装形式

SOD-323封装适用于表面贴装工艺，适合自动化生产。如果对空间有严格要求，这个封装是非常理想的选择。

德昌SOD-323封装稳压二极管UDZS/MMSZ/MM3Z系列凭借其高性能、小尺寸和广泛应用场景，成为了电子电路设计中的重要元件。工程师在选型时应根据电路需求，综合考虑稳压值、精度、功耗、动态阻抗和封装形式等因素，以确保选择到最适合的型号，从而提高电路的稳定性和可靠性。
