上海贝岭BL370x/371x系列低噪声运算放大器，广泛应用于大家电、工业设备等多种领域

上海贝岭BL370x/371x是上海贝岭推出的系列轨到轨、高带宽、低噪声运算放大器，工作电压支持2.1V-5.5V，具有高达6MHz/12 MHz的高增益带宽，低至0.25mV（典型值）的失调电压以及6.5nV/ @1kHz的噪声谱密度，是低噪声系统设计的理想选择，广泛应用于大家电、工业设备等多种领域。

低噪声运算放大器是运放放大器系列中应用比较广泛的一个系列。相比于通用运放，此系列的运放它的独特之处在于它的噪声很小，这使得它非常适合应用在需要高精度、低噪声信号放大的场合。在本文中，我们将深入探讨低噪声运算放大器的关键指标特点、优势和应用场景。

一、低噪声

应用场景1：

在大部分高精度放大的应用中，都需要外部增加一款运放进行电流采样放大，而在电路应用系统中一般输入信号幅值比较小，这样就要求运放自身的噪声要远低于输入信号的幅值（降低信噪比），BL370x/371x具有极低的等效输入噪声1.2uV如下图（测试电路采用低通滤波放大100000倍）所示。

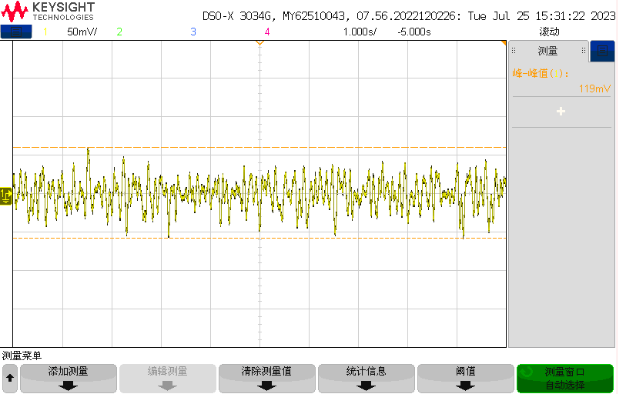

低频输入噪声测试图：

二、低失调电压VOS

应用场景2：

针对在一些小信号放大的应用时，如运放自身的失调电压VOS太大，会影响电路的静态输出，导致信号动态输出范围缩小。

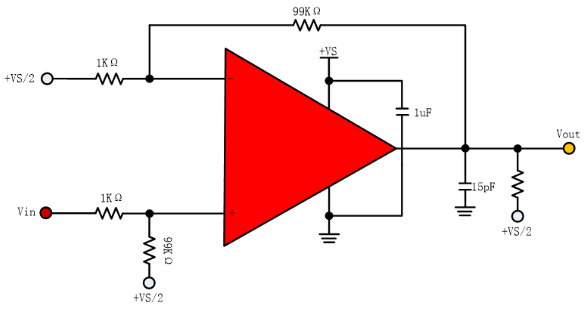

小信号放大器应用图：

在不考虑运放自身的VOS的情况下如Vin输入10mV的信号放大100倍理论上输出电压Vout应该是1000mV，如果运放的自身失调电压VOS过大比如5mV的话这样输出只有500mV，低于实际输出电压导致后级电路工作异常。因此需要选择更低VOS的运放。BL370x/371X系列运放的VOS低至±0.6mV，可以满足大部分应用。

三、输入轨到轨

应用场景3：

在许多单电源供电的应用要求输入共模电压范围扩展到一个电源轨(通常为地)。低边电流检测应用就是这样的例子。

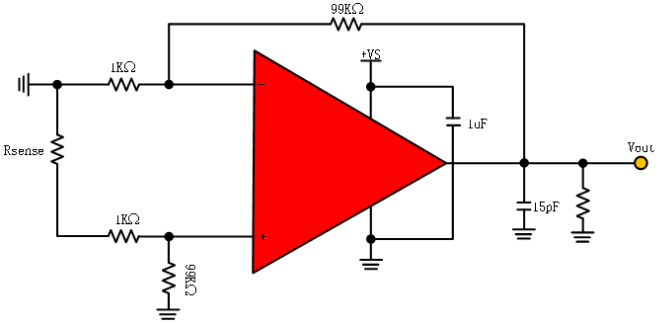

低边检测应用原理图：

在单电源供电的应用中，通常没有足够多的电源给芯片提供+VS/2的共模电压（运放理想工作状态）。一般共模工作电压通常为地，这样就要求芯片能够工作比较宽的输入共模电压范围，BL370x/371x可以支持-0.1～+VS+0.1的宽共模输入电压范围。

四、超强的驱动能力

应用场景4：

在部分应用领域的负载有可能是比较大的容性负载，如果运放自身的驱动能力不够，这样就要额外增加一级驱动放大电路，BL370x/371x具有高达100mA（Typ）超强的电流驱动能力，无需增加驱动放大电路。全温度范围驱动能力。

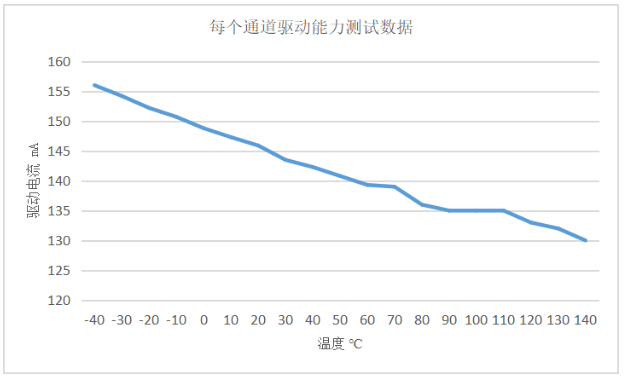

全温度范围驱动能力测试结果：

五、宽工作温度范围

应用场景5：

在大部分工业应领域对芯片的工作温度范围要求极高。BL370x/371x系列在-40～125℃的工作温度范围内的关键电性能指标（IQ、Vos、Isink、Isoure、VOH、VOL）随温度变化很小，满足工业应用需求。

六、多种封装形式

BL370x/371x系列提供一系列市场上主流封装形式可供客户选择。

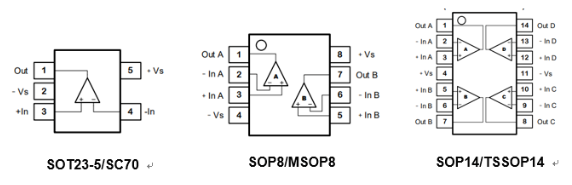

BL370x/371x系列封装形式：

上海贝岭推出的低噪声运放系列支持输入、输出轨到轨，宽工作电压范围：2.1V-5.5V，具有低至0.25mV（典型值）的失调电压以及6.5nV/ @1kHz的噪声谱密度,这些优异的特性使得BL370x/371x系列运放成为低噪声系统设计的理想选择（表1低噪声运放系列选型表），可以支持工业级温度范围（-40℃至+125℃），适应于更苛刻的工作环境。

主要应用领域:

• 电机控制
• 大家电
• 储能电源
• 激光测距仪
• 工业自动化

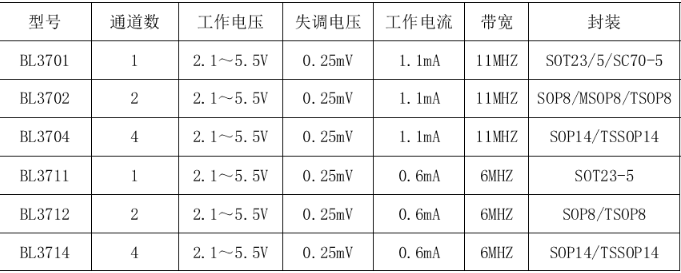

低噪声运放选型表：
