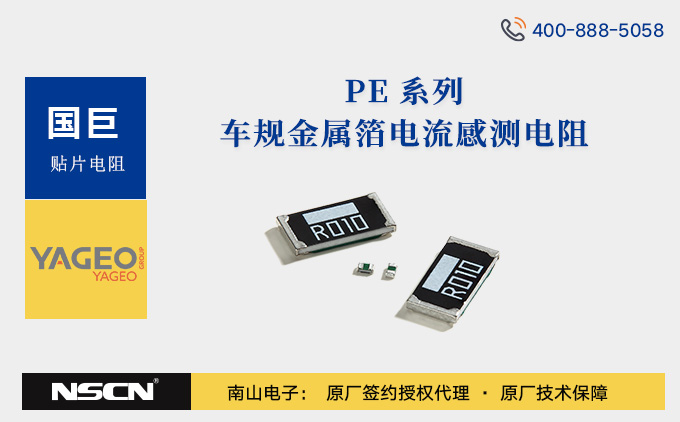

国巨PE0603合金电流检测电阻：高精度、低TCR的汽车级解决方案
在电动汽车、工业电源等高可靠性应用中，精准的电流检测直接关系到系统安全与效率。国巨电子(YAGEO)推出的PE0603系列合金电流检测电阻，凭借其超低阻值范围、高精度以及优异的温度稳定性，成为高要求场景的核心元件。该系列通过AEC-Q200认证，满足汽车电子严苛环境需求，为工程师提供高性价比的电流传感方案。国巨PE0603合金电流检测电阻还可分为很多子系列，如PE0603DRE07、PE0603DRF47、PE0603DRF7W、PE0603FRE7T、PE0603FRF57、PE0603FRM07、PE0603JRE7T、PE0603JRM47等系列。
技术特性：
- 低温度系数（TCR）设计：PE0603系列电阻采用金属膜工艺，TCR最低达±50ppm/°C，提供±50/±75/±100/±200ppm/°C等多档选择，可满足精密仪器、医疗设备等对温度稳定性的高要求。
- 高精度与宽电阻范围：精度涵盖±0.1%（部分型号）、±0.5%、±1%、±5%，其中±0.5%和±1%精度型号适用于精确电流采样；电阻范围5mΩ~1Ω，支持0R005~1R0阻值，适配不同电流检测场景。
- 高可靠性与环保标准：通过AEC-Q200认证，适用于汽车电子等严苛环境；符合RoHS和无卤素标准，采用无铅端接；湿度敏感度等级MSL 1级，可直接焊接。
- 物理尺寸与封装：封装尺寸为0603（1.6mm×0.8mm），属于小型化表面贴装封装，适合高密度电路板设计。
- 功率与电压特性：功率等级丰富，包括1/10W、1/5W、1/3W、2/5W、1/2W等，如PE0603FRF070R01L为1/10W，PE0603DRE470R01L为2/5W，适配不同功耗场景。
- 工作温度范围：标准型号工作温度-55℃~+170℃，满足工业控制、汽车电子等高温环境需求。
型号编码规则详解：
以PE0603DRM470R005L为例：
- PE：电流检测电阻系列
- 0603：封装尺寸(1.6×0.76mm)
- D：容差±0.5%(B:±0.1%, F:±1%, J:±5%)
- R：纸/PE卷带包装(K:压纹卷带)
- M：TCR±75ppm/°C(E:±50, F:±100)
- 47：7英寸卷盘&2/5W功率
- R005：阻值0.005Ω(R为小数点)
- L：无铅工艺默认代码
| PE0603系列合金电阻型号推荐 | |||
|---|---|---|---|
| PE0603DRE070R005L | PE0603DRF470R039L | PE0603DRMW70R039L | PE0603FRM470R01SL |
| PE0603DRE070R04L | PE0603DRF570R033L | PE0603FRE070R008L | PE0603FRM7W0R03L |
| PE0603DRE470R015L | PE0603DRF7T0R02L | PE0603FRE470R01L | PE0603JRE470R04L |
| PE0603DRE470R039L | PE0603DRF7W0R005L | PE0603FRE7T0R04L | PE0603JRE570R005L |
| PE0603DRE570R04L | PE0603DRM070R01L | PE0603FRF070R75L | PE0603JRE7W0R01L |
| PE0603DRE7T0R01L | PE0603DRM570R05L | PE0603FRF470R07L | PE0603JRF070R025L |
| PE0603DRE7W0R00L5 | PE0603DRM7T0R005L | PE0603FRF7T0R01L | PE0603JRF7W0R047L |
| PE0603DRF070R047L | PE0603DRM7W0R005L | PE0603FRF7W0R15L | PE0603JRM070R015L |
应用领域：
- 消费电子：用于智能手机、笔记本电脑的电池充电电流监测与电源管理 IC 采样，以及智能音箱、扫地机器人等设备的电机驱动电路电流检测，满足过载保护需求。
- 汽车电子：通过 AEC-Q200 认证的型号适用于车载 BMS、ECU、车灯驱动等场景，可在 -40℃至 +125℃环境中稳定工作，支持电源分配系统的电流监控。
- 工业与电源设备：适用于工业自动化中的电机电流检测、变频器控制，以及开关电源、UPS 的大电流采样，满足高功率损耗下的可靠性要求。
- 通信与医疗设备：通信基站电源模块中实现高效电流监测，医疗设备（如监护仪、输液泵）信号采集中通过低 TCR 设计减少温度漂移影响。
南山电子为国巨电阻授权代理商，欢迎咨询选购国巨PE0603合金电流检测电阻，如需进一步了解具体型号库存或定制方案，请联系南山半导体官方网站在线客服。
