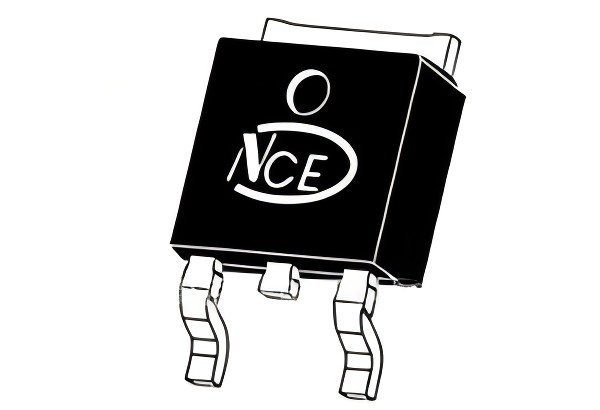

NCE7560K:优质N沟道增强型功率MOSFET

发布时间:2025-05-23 品牌:新洁能(NCE) 浏览量:15

在现代电子设备的高效能转换与控制领域,功率MOSFET扮演着至关重要的角色。无锡NCE功率半导体有限公司推出的NCE7560K:优质N沟道增强型功率MOSFET,凭借其卓越的性能与广泛的应用适应性,成为了众多工程师与设计师的首选元件之一。





NCE7560K采用先进的沟槽技术精心打造,旨在为各类应用提供极低的导通电阻(RDS(ON))与低栅极电荷,从而实现高效的功率转换与控制。其主要电气参数表现卓越:漏源电压(BVDSS)典型值高达84V,最大值为75V,确保了在较高电压环境下的稳定工作;导通电阻(RDS(ON))在VGS=10V时,典型值仅为6.8mΩ,最大值不超过8.5mΩ,显著降低了功率损耗;持续漏极电流(ID)可达60A,满足大电流应用需求。这些特性使得NCE7560K在众多功率MOSFET中脱颖而出,成为高效能应用的理想选择。



NCE7560K凭借其出色的性能与特性,广泛应用于多个关键领域。在功率开关应用中,它能够实现快速、高效的功率切换,确保设备在不同工作模式下的稳定运行。对于硬开关和高频电路,NCE7560K凭借低栅极电荷和快速开关特性,有效降低了开关损耗,提高了电路的工作效率与可靠性,使其成为高频功率转换设备的核心元件。此外,在不间断电源(UPS)领域,NCE7560K的高电流承载能力和稳定的性能表现,为保障设备在突发停电情况下的持续供电提供了有力支持,确保关键设备的正常运行不受影响。



型号参数



漏源电压(BVDSS):典型值84V,最大值75V

导通电阻(RDS(ON)):典型值6.8mΩ,最大值8.5mΩ

持续漏极电流(ID):60A

漏源电压(VDS):75V

栅源电压(VGS):±20V

持续漏极电流(ID):25℃时60A,100℃时42A

脉冲漏极电流(IDM):310A

峰值二极管恢复电压(dv/dt):30V/ns

最大功耗(PD):140W

单脉冲雪崩能量(EAS):300mJ

工作结温和存储温度范围(TJ,TSTG):-55℃至175℃



尽管NCE7560K性能卓越,但在使用过程中仍需注意一些关键事项。首先,该产品并不适用于对可靠性要求极高的特殊应用领域,如生命支持系统、飞机控制系统等,这些领域对元器件的可靠性要求极高,一旦发生故障可能导致严重后果。其次,用户在使用过程中应严格遵守产品规格书中列出的额定值,避免超出这些参数范围运行,否则可能导致设备故障甚至损坏。此外,产品规格仅针对独立状态下的性能、特性和功能进行规定,并不能完全保证其在客户产品或设备中的实际表现。因此,用户在将NCE7560K安装到具体设备后,应进行全面的评估与测试,以验证其在实际工作环境中的性能与稳定性。



综上所述,NCE7560K作为一款高性能的N沟道增强型功率MOSFET,凭借其卓越的电气特性、优秀的热性能、紧凑的封装设计以及广泛的应用适应性,无疑为现代电子设备的功率转换与控制提供了一个理想的解决方案。无论是在工业自动化、通信设备、消费电子还是新能源领域,NCE7560K都能够以其稳定的性能和高效能表现,助力设备实现更高的性能与更低的能耗,满足日益增长的市场需求。
