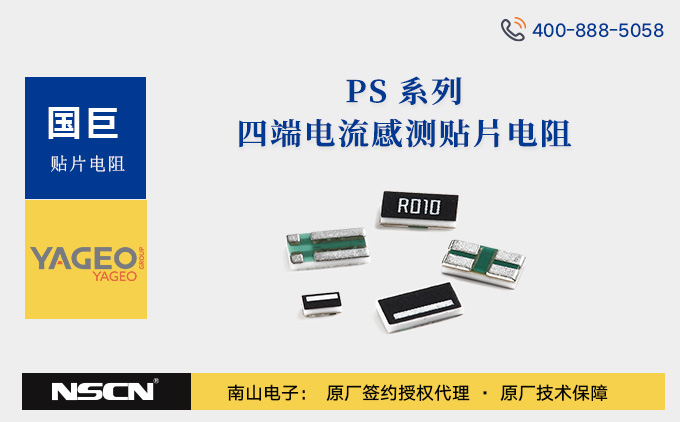

国巨PS0612系列高精度四端子合金电流检测电阻解析与选型
国巨（YAGEO）PS0612系列是一款采用金属合金工艺的4端子低温度系数（TCR）电流检测电阻，其封装规格为0612，具有超低阻值范围，其设计聚焦于高精度、高可靠性与宽应用场景，广泛适配电池组、逆变器/转换器、消费电子及笔记本电脑等设备的电流检测需求。国巨PS0612系列高精度四端子合金电流检测电阻可以细分为以下系列：PS0612DKF07，PS0612DKG07，PS0612FKF07，PS0612FKF7W，PS0612FKG07，PS0612FKL07，PS0612FKM07，PS0612FKP07，PS0612JKF07。作为国巨授权代理商，南山电子可为您提供全系列PS0612产品的规格书选型支持与样品申请服务。
基本参数与核心特性：
- 封装尺寸：0612规格，长度（L）1.60+0.15/-0.20mm，宽度（W）3.20±0.20mm。
- 电阻与精度特性
- 阻值范围：覆盖0.5mΩ~100mΩ。
- 精度等级：±0.5%（2mΩ、10mΩ、20mΩ）、±1%、±5%，满足不同场景对测量精度的需求。
- 功率与温度特性
- 额定功率：1W，在高功率密度的电流检测电路中表现出色。
- 工作温度范围：根据阻值不同分为两类——0.5mΩ≤R≤10mΩ为-55℃~+155℃，12mΩ≤R≤100mΩ为-55℃~+125℃。
- 温度系数（TCR）：提供多档选择，包括±75ppm/℃、±100ppm/℃、±150ppm/℃、±200ppm/℃、±300ppm/℃，适配不同温度稳定性需求。
- 包装类型：采用7英寸压纹卷带（K），每卷4000个，符合自动化贴片生产需求。
型号编码规则与选型指南：
示例型号：PS0612DKF070R002L
- PS：系列名称
- 0612：封装尺寸（0612=3.2mm×1.6mm）
- D：公差±0.5%
- K：压纹卷带包装
- F：TCR±100ppm/°C
- 07：功率1W
- 0R002：阻值0.002Ω（2mΩ）
- L：默认代码
| 国巨PS0612系列型号推荐 | |||||||
|---|---|---|---|---|---|---|---|
| PS0612DKF070R002L | PS0612FKF070R005L | PS0612FKF070R05L | PS0612FKM070R003L | ||||
| PS0612DKF070R009L | PS0612FKF070R015L | PS0612FKF070R01L | PS0612FKM070R005L | ||||
| PS0612DKG070R01L | PS0612FKF070R018L | PS0612FKF7W0R003L | PS0612FKM070R01L | ||||
| PS0612FKF070R001L | PS0612FKF070R02L | PS0612FKG070R01L | PS0612FKF070U05L | ||||
| PS0612FKF070R003L | PS0612FKF070R051L | PS0612FKL070R001L | PS0612JFK070R01L | ||||
南山电子供应全系列国巨电阻，国巨电容，国巨电感以及国巨无线元件和保护元件，如需进一步了解具体型号库存或定制方案，请联系南山半导体官方网站在线客服或致电400-888-5058咨询。
