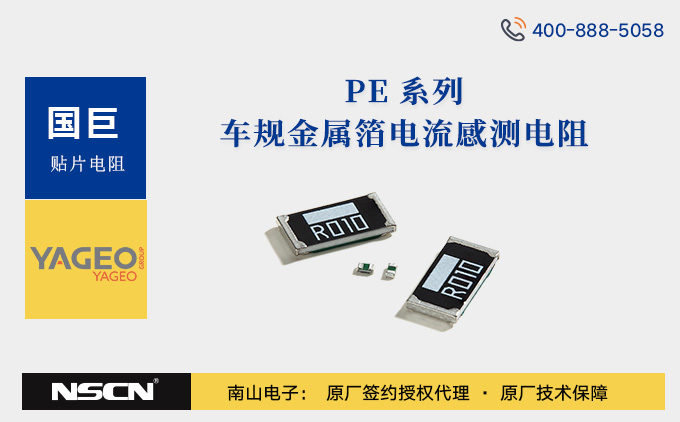

国巨PE0100系列超小封装车规级电流检测电阻，高精度与微型化的典范
在电子设备向小型化、高集成度发展的趋势下，对电流感测元件的尺寸、精度和可靠性提出了更严苛的要求。国巨（YAGEO）PE0100系列车规级电流感测电阻，通过了AEC-Q200认证，凭借超小尺寸、低温度系数（TCR）和优异的环境适应性，成为消费电子、计算机、汽车电子等领域的理想选择。其设计兼顾了空间限制与性能稳定性，为精密电流检测场景提供了高效解决方案。PE0100系列具体还可分为PE0100FR-07,PE0100FRG07,PE0100JRG07,PE0100-R-07这几个系列。
关键技术参数：
- 封装尺寸：0100 封装作为行业最小封装，尺寸仅 0.40×0.20×0.14mm，比 0201 封装小 60%，适合高密度 PCB 布局，尤其适用于空间受限的微型电子设备。
- 电气性能：
- 电阻范围：100mΩ~1Ω；
- 精度（公差）：支持 ±0.1%、±0.5%、±1%、±5% 等规格，满足不同场景的检测精度要求；
- 额定功率：70℃环境下为 1/32W，符合微型元件的低功耗设计需求；
- 温度特性：
- 工作温度范围：-55℃~+125℃，可适应极端高低温环境；
- 温度系数（TCR）：根据阻值的不同，100 mΩ ≤ R ≤ 299 mΩ 范围内，温度系数为 ±300 ppm/°；300 mΩ ≤ R ≤ 1Ω 范围内，温度系数为 ±200 ppm/°。
型号解析：
PE0100 系列型号遵循国巨全球零件编号规则，以典型型号 PE0100FR-070R01L 为例，各部分含义如下：
- PE：系列标识（PE_L 系列）；
- 0100：尺寸规格；
- F：精度（±1%）；
- R：包装类型（纸 / PE 编带）；
- 07：7 英寸卷盘（直径 178mm）；
- 0R01：电阻值（0.01Ω，“R” 为小数点）；
- L：系统默认代码。
应用场景：
- 消费电子：智能手机、平板电脑的电池管理电路；
- 计算机：主板、显卡的电流监控模块；
- 汽车电子：车载传感器、车载娱乐系统的低功耗电流检测；
- 工业设备：小型电源模块的过流保护电路。
南山电子为国巨电阻授权代理商，欢迎咨询选购国巨PE0100系列超小封装车规级电流检测电阻，如需进一步了解具体型号库存或定制方案，请联系南山半导体官方网站在线客服。
