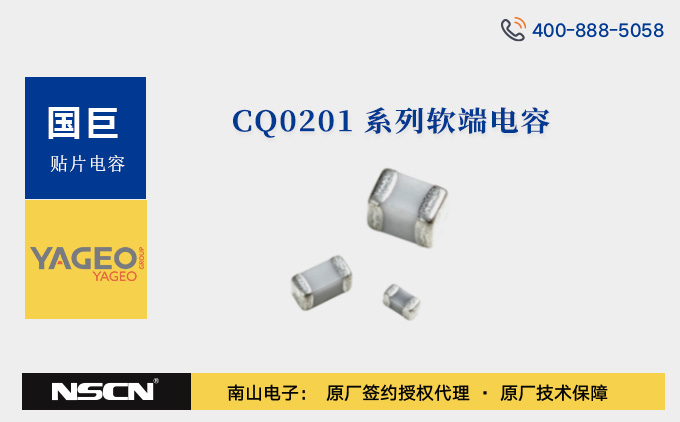

国巨CQ0201系列高频电容：高频电路的小型化高稳定性解决方案

在高频电子电路中，电容的性能直接影响信号完整性、滤波效率及系统稳定性，其Q值（品质因数）、温度稳定性、寄生参数等成为关键指标。国巨（YAGEO）作为全球领先的被动元件厂商，推出的CQ0201系列高频电容（高Q电容），基于NP0陶瓷材质，凭借小型化尺寸、优异的高频特性及宽温稳定性，成为高频电路小型化设计的优选方案，满足从消费电子到基站设备的严苛需求。CQ0201系列还可细分为如下系列：CQ0201APNPO,CQ0201ARNPO,CQ0201BPNPO,CQ0201BRNPO,CQ0201CRNPO,CQ0201DRNPO,CQ0201FRNPO,CQ0201GRNPO,CQ0201JPNPO,CQ0201JRNPO。

核心参数：

• 物理尺寸与封装：
  • CQ0201 系列采用0201标准封装，是目前小型化封装的典型代表。
  • 具体尺寸参数为：
    • 长度（L）：0.60±0.03mm
    • 宽度（W）：0.30±0.03mm
    • 厚度（T）：0.30±0.03mm

• 电压与电容范围：
  • 额定电压（RV）：涵盖 16Vdc、25Vdc、50Vdc、100Vdc，满足不同高频场景的电压需求，其中 25V、50V、100V 为系列主力规格。
  • 电容值范围：0.1pF~39pF，覆盖高频电路中调谐、匹配、滤波等核心需求，例如 0.1pF 适用于精密调谐，10pF~39pF 适用于信号耦合与滤波。

• 容差精度：
  • 电容＜10pF：提供 ±0.05pF、±0.1pF、±0.25pF、±0.5pF，适配精密高频调谐场景；
  • 电容≥10pF：提供±1%、±2%、±5%，平衡精度与成本，适用于滤波、耦合等场景。

性能特性：

• 高频性能（Q 值与 ESR）：
  • Q 值要求：作为高Q系列核心指标，Q 值随电容值变化：当电容 C＜30pF 时，Q≥400+20C（例如 10pF 时 Q≥600）；当电容 C≥30pF 时，Q≥1000，高Q值确保高频下能量损耗低，信号完整性更优。
  • ESR 控制：在 1GHz 频率下，0.2pF~1pF 电容的 ESR≤700mΩ，1.1pF~5pF≤500mΩ，5.1pF~15pF≤300mΩ，极低的等效串联电阻减少高频信号衰减。

• 温度稳定性：
  • 温度系数（TCC）：采用NP0陶瓷材质，温度系数为 ±30ppm/°C，在 - 55°C~+125°C 工作温度范围内，电容值变化极小，确保高频电路在宽温环境下的稳定性。

型号编码规则：

国巨CQ0201系列型号采用标准化编码，以 “CQ0201ARNPO8BN1R0” 为例，各部分含义如下：

• CQ：系列标识（高频电容系列）；
• 0201：尺寸（0201英制，对应 0603 公制）；
• A：容差等级（±0.05pF，适用于 0.2pF~5.0pF）；
• R：包装方式（7 英寸纸 / PE 胶带卷轴）；
• NPO：温度特性（NP0 材质）；
• 8：额定电压（25Vdc，电压代码对应：7=16V，8=25V，9=50V，0=100V）；
• B：终端材质（镍屏障 + 锡镀层，无铅）；
• N1R0：电容值（1.0pF，“R” 为小数点，“1R0” 即 1.0pF）。
