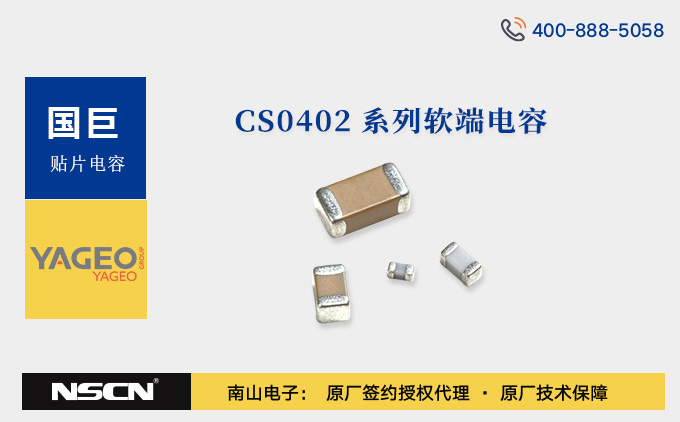

国巨CS0402系列软端电容器CS0402CRNPO，CS0402BRNPO， CS0402JRNPO， CS0402JRX7R， CS0402KRX7R介绍
在汽车电子、可穿戴设备和5G基站等对空间与可靠性要求严苛的领域，电路板弯曲应力导致的电容开裂问题日益凸显。国巨（YAGEO）推出的CS软端陶瓷电容器，通过创新的柔性电极结构和微型化设计，为高振动环境提供了可靠的解决方案。今天，南山电子为您具体介绍国巨0402封装的CS0402系列软端电容器CS0402CRNPO,CS0402BRNPO, CS0402JRNPO, CS0402JRX7R, CS0402KRX7R，采用0402（1005）超小型封装，凭借其独特的软端结构设计，显著增强了元件的机械性能和抗热应力能力，使其能在高应力电路板等恶劣环境下展现出卓越的稳定性和耐久性。
详细技术参数：
- 电容值与容差：涵盖0.47pF至470pF等多种常见电容值，容差范围从±0.1pF至±5%不等，高精度型号（如 ±0.1pF、±0.25pF）适用于高频电路，通用型号（±5%、±10%）满足常规电路需求。
- 额定电压：额定电压从16Vdc 至 100Vdc，例如CS0402KRX7R7BB104 的额定电压为 16Vdc，CS0402JRNPO0BN151 的额定电压高达100Vdc，为不同电压等级的电路提供可靠选择。
- 温度系数（TCC）：包含NPO和X7R两种温补特性。NPO具有极低的温度系数（±30ppm/°C），适合对电容稳定性要求极高的场景；X7R 则在宽温范围内保持 ±15% 的电容变化率，适合通用型应用。
- 尺寸与封装：尺寸为 0402（1005），长度 1.00±0.15mm、宽度 0.50±0.15mm、厚度 0.50±0.15mm，小巧的体积便于在高密度电路板上布局，且采用标准的表面贴装封装形式，易于自动化生产。
- 工作温度范围：无论是NPO还是X7R类型的CS0402系列电容，均能在- 55℃至 + 125℃的宽温度区间内正常工作，确保电子设备在极端环境条件下稳定运行。
型号解码：
示例型号：CS0402KRX7R9BB472
- CS：软端系列电容代码
- 0402：尺寸代码（1.0×0.5mm）
- K：容差±10%
- R：卷带包装（7英寸纸带）
- X7R：温度特性材质
- 9：额定电压50Vdc
- B：Class 2 MLCC
- 472：容量4.7nF（47×10² pF）
典型应用场景：
- 高柔性应力电路板
如可穿戴设备、折叠屏手机等需要频繁弯曲的设备，软端技术有效降低电容因机械应力导致的失效风险。 - 开关电源与电源管理模块
凭借低损耗特性和宽温适应性，稳定滤波与能量存储功能，提升电源转换效率。 - 电信基站与通信设备
在高温、振动等恶劣环境中，NPO 型号的高稳定性确保信号传输精度，X7R 型号则满足大规模布线的通用需求。
国巨CS0402系列软端陶瓷多层电容器以小型化、高可靠性和柔性设计为核心优势，通过NPO与X7R材料的灵活选择、丰富的容差与电压组合，满足从高精度高频电路到通用电子设备的多样化需求。其在抗机械应力、热稳定性及环保合规性上的表现，使其成为高柔性场景与严苛环境下的理想电容解决方案，为电子设备的稳定运行提供坚实保障。
南山电子为国巨电阻授权代理商，欢迎咨询选购国巨CS0402系列软端陶瓷多层电容器，如需进一步了解具体型号库存或定制方案，请联系南山半导体官方网站在线客服。
