高精度贴片晶振TSX-3225 16MHz~48MHz 爱普生石英晶振大全

TSX-3225晶振是一款MHz级别的小串联电阻(60R)、小尺寸(3225)、高精度(10ppm)石英晶体谐振器。频率范围覆盖16M~48Mhz这一最常使用的范围,是目前爱普生使用最广泛的一款无源晶振。3225小尺寸、高精度、高稳定性石英晶振广泛用于移动电话,蓝牙,无线-局域网,ISM 频段电台广播,MPU时钟等领域。
作为一款精度10ppm晶振,提供负载电容范围在7pF~∞之间。另外可以提供6pF型号,但是精度略有下降到15ppm~20ppm。

|TSX-3225晶振参数

      类别:石英晶体/贴片晶体/晶体谐振器
      品牌:EPSON(爱普生)
      标准频率:16MHz~48MHz
      规格尺寸:3225(3.2x2.5x0.6mm)
      可供精度:10ppm
      温度特性:10ppm
      负载电容:≥6pF
      串联电阻(ESR):60Ω
      工作温度:-40℃ ~ +85℃/105℃
      晶振等级:工业级
      激励功率:≤200µW
      规格书:TSX-3225

|爱普生晶振代理商信息

      授权代理商:南京南山半导体有限公司
      授权区域:中国大陆
      代理证书编号:16006(南京南山);16014(香港南山)
      现货仓库:南京
      进出口企业代码:320174536188X

|选型采购联系方式

      官方网站:http://www.nscn.com.cn
      客服电话:400-888-5058;025-52188228
      客服QQ:372189294(终端)、1626381662(贸易商)
      选型支持:13701585577

|热销晶振型号

原厂编码 标准型号 北美型号 核心参数
X1E000021069612 TSX-3225 16.000000MHz 18.0 +10.0-10.0 TSX-3225 16.0000MF10P-C3 16MHz 18pF
X1E000021037512 TSX-3225 16.000000MHz 9.0 +10.0-10.0 TSX-3225 16.0000MF18X-AC3 16MHz 9pF
X1E000021077112 TSX-3225 16.384000MHz 8.0 +10.0-10.0 TSX-3225 16.3840MF20X-AJ3 16.384MHz 8pF
X1E000021046912 TSX-3225 18.432000MHz 12.0 +10.0-10.0 TSX-3225 18.4320MF10Z-W3 18.432MHz 12pF
X1E000021043712 TSX-3225 18.432000MHz 16.0 +10.0-10.0 TSX-3225 18.4320MF18X-B3 18.432MHz 16pF
X1E000021006512 TSX-3225 19.200000MHz 7.0 +10.0-10.0 TSX-3225 19.2000MF10Z-AG3 19.200000MHz 7pf
X1E000021062412 TSX-3225 20.000000MHz 12.0 +10.0-10.0 TSX-3225 20.0000MF18X-W3 20MHz 12pF
X1E000021071412 TSX-3225 22.118400MHz 16.0 +10.0-10.0 TSX-3225 22.1184MF10Z-B3 22.118400MHz 16pF
X1E000021074612 TSX-3225 24.576000MHz 15.0 +10.0-10.0 TSX-3225 24.5760MF20X-R3 24.576MHz 15pF
X1E000021026412 TSX-3225 24.000000MHz 18.0 +10.0-10.0 TSX-3225 24.0000MF18X-C3 24MHz 18pF
X1E000021012712 TSX-3225 24.000000MHz 9.0 +10.0-10.0 TSX-3225 24.0000MF20X-AC3 24MHz 9pF
X1E000021012812 TSX-3225 24.000000MHz 10.0 +10.0-10.0 TSX-3225 24.0000MF20X-K3 24MHz 10pF
X1E000021012912 TSX-3225 24.000000MHz 12.0 +10.0-10.0 TSX-3225 24.0000MF20X-W3 24MHz 12pF
X1E000021062112 TSX-3225 25.000000MHz 9.0 +10.0-10.0 TSX-3225 25.0000MF18X-AC3 25MHz 9pF
X1E000021035212 TSX-3225 25.000000MHz 20.0 +10.0-10.0 TSX-3225 25.0000MF18X-G3 25MHz 20pF
X1E000021014012 TSX-3225 25.000000MHz 16.0 +10.0-10.0 TSX-3225 25.0000MF20X-B3 25MHz 16pF
X1E000021064812 TSX-3225 25.000000MHz 18.0 +10.0-10.0 TSX-3225 25.0000MF20X-C3 25MHz 18pF
X1E000021013912 TSX-3225 25.000000 MHz 12.0﹢10.0-10.0   25MHz 12pF
X1E000021014612 TSX-3225 26.000000MHz 8.0 +10.0-10.0 TSX-3225 26.0000MF10Z-AJ3 26MHz 8pF
X1E000021014712 TSX-3225 26.000000MHz 9.0 +10.0-10.0 TSX-3225 26.0000MF10Z-K3 26MHz 10pF
X1E000021014912 TSX-3225 26.000000MHz 12.0 +10.0-10.0 TSX-3225 26.0000MF10Z-W3 26MHz 12pF
X1E000021015012 TSX-3225 26.000000 MHz 16.0﹢10.0-10.0   26MHz 16pF
X1E000021081900 TSX-3225 26.000000 MHz 10.0﹢10.0-10.0   26MHz 10pF
X1E000021061612 TSX-3225 27.113750MHz 6.0 +15.0-15.0 TSX-3225 27.11375ME10V-E3 27.11375MHz 6pF
X1E000021015812 TSX-3225 27.000000MHz 10.0 +10.0-10.0 TSX-3225 27.0000MF20X-K3 27MHz 10pF
X1E000021030312 TSX-3225 28.636300MHz 16.0 +10.0-10.0 TSX-3225 28.6363MF20X-B3 28.6363MHz 16pF
X1E000021062212 TSX-3225 28.636300MHz 10.0 +10.0-10.0 TSX-3225 28.6363MF20X-K3 28.6363MHz 10pF
X1E000021048100 TSX-3225 30.000000MHz 12.0 +10.0-10.0 TSX-3225 30.0000MF20X-W3 30MHz 12pF
X1E000021047700 TSX-3225 31.250000MHz 9.0 +10.0-10.0 TSX-3225 31.2500MF10Z-AC3 31.25MHz 9pF
X1E000021016400 TSX-3225 32.000000MHz 12.0 +10.0-10.0 TSX-3225 32.0000MF10Z-W3 32MHz 12pF
X1E000021042500 TSX-3225 32.000000MHz 16.0 +10.0-10.0 TSX-3225 32.0000MF16X-B3 32MHz 16pF
X1E000021016812 TSX-3225 32.000000MHz 10.0 +10.0-10.0 TSX-3225 32.0000MF20X-K3 32MHz 10pF
X1E000021058300 TSX-3225 33.000000MHz 8.0 +10.0-10.0 TSX-3225 33.0000MF18X-AJ3 33MHz 8pF
X1E000021041200 TSX-3225 33.000000MHz 18.0 +10.0-10.0 TSX-3225 33.0000MF20X-C3 33MHz 18pF
X1E000021040812 TSX-3225 33.300000MHz 9.0 +10.0-10.0 TSX-3225 33.3000MF10Z-AC3 33.3MHz 9pF
X1E000021079212 TSX-3225 33.333000MHz 10.0 +10.0-10.0 TSX-3225 33.3330MF20X-K3 33.333MHz 10pF
X1E000021039300 TSX-3225 37.209375MHz 8.5 +10.0-10.0 TSX-3225 37.209375MF20X-AS3 37.209375MHz 8.5pF
X1E000021039412 TSX-3225 37.800000MHz 8.5 +10.0-10.0 TSX-3225 37.8000MF20X-AS3 37.8MHz 8.5pF
X1E000021064212 TSX-3225 38.400000MHz 8.5 +10.0-10.0 TSX-3225 38.4000MF10P-AS3 38.4MHz 8.5pF
X1E000021066012 TSX-3225 38.400000MHz 6.0 +20.0-20.0   38.4MHz 6pF
X1E000021017912 TSX-3225 40.000000MHz 12.0 +10.0-10.0 TSX-3225 40.0000MF20X-W3 40MHz 12pF
X1E000021076200 TSX-3225 48.000000MHz 18.0 +10.0-10.0 TSX-3225 48.0000MF20X-C3 48MHz 18pF

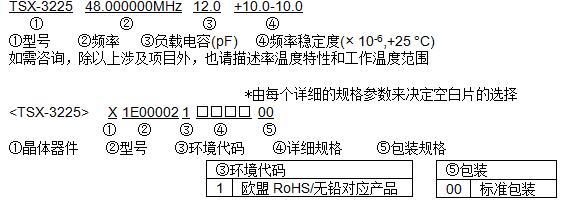

型号命名方法与PN编码规则:

爱普生晶振型号命名方法与产品编码规则


相关阅读
石英晶体就是用石英材料做成的石英晶体谐振器,俗称无源晶振。起产生频率的作用,具有稳定,抗干扰性能良好的, 广泛应用于各种频率控制和频率选择电路。
本系列石英晶振采用AT型切割方式,所有频率均为基频数据。

陶瓷晶振和石英晶振的区别
就在于精度和温度稳定度上,石英晶振较陶瓷晶振精度高,温度稳定性好。石英晶振的精度可以达到小数点后六位数,单位用ppm(百万份之一)来表示。而陶瓷晶振的精度只能满足到小数点后三位,用khz来表示,比如4MHz的陶瓷晶振它的精度一般做+/-750kHz.
从技术参数上来说,石英晶振可以代替陶瓷晶振,但是陶瓷晶振不一定能代替石英晶振,陶瓷晶振多在电视遥控器、玩具产品等对精度要求不高的产品中,而在仪器仪表,通信通讯等消费类电子产品中要求精度高的地方就需要石英晶振。同样的频率点它们的价格和封装(插件和贴片)有很大关系,同是DIP或同是SMD的封装时,陶瓷晶振比石英晶振低的多。

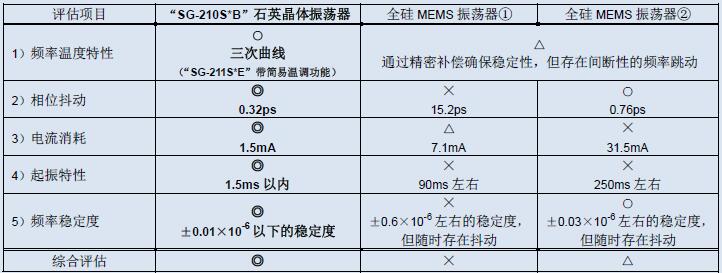

与全硅MEMS振荡器相比,石英晶振在以下方面具有无可比拟的优势
1、频率温度特性更稳定,在工作温度区间内呈现AT晶振特有的连续性的三次曲线,保持特性稳定。而全硅MEMS振荡器通过精密补偿确保稳定性,但存在间断性的频率跳动。
2、相位抖动更小。经过爱普生晶振工程师的比对,全硅MEMS晶振相对石英晶振的相位抖动高2倍以上,甚至2个数量级。
3、电流消耗更小。在降低产品功耗方面有较大优势。
4、起振特性。毫无疑问,石英晶振在起振时间上有数量级上的优势。
5、频率稳定度更高。常见的0.01ppm~0.04ppm。而全硅MEMS则可能高一个数量级。更多内容请点击下载《石英晶体振荡器与全硅MEMS振荡器的特性比较》
石英晶体振荡器与全硅MEMS振荡器的特性比较

最小包装说明
为了方便客户,EPSON为本系列晶振提供多种最小包装。下表是最小包装量与原厂产品编码对照查询表。

Code

Condition

Code

Condition

01

Any Q'ty vinyl bag(Tape cut)

00

2000pcs / Reel

11

Any Q'ty / Reel

16

3000pcs / Reel

12

250pcs / Reel

17

4000pcs / Reel

14

1000pcs / Reel
