SMD贴片三端滤波器(EMI滤波器;3端子滤波器;三端滤波电容)

风华贴片三端滤波器EMI规格书格书下载(PDF,中英文双版)

导购

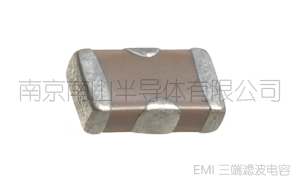

贴片三端滤波电容器

SMD贴片三端滤波器又称为贴片三端滤波器电容、抗电磁干扰电容器,是EMI滤波器的一种,采用表面贴装供应,采用闭合磁路,不会发生串扰,可实现高密度安装,TDK等品牌也称为3端子滤波器。
我们知道 电源线是干扰传入设备和传出设备的主要途径,通过电源线,电网的干扰可以传入设备,干扰设备的正常工作,同样设备产生的干扰也可能通过电源线传到电网上,干扰其他设备的正常工作。标准的EMI滤波器通常由串联电抗器和并联电容器组成的低通滤波电路,其作用是允许设备正常工作时的频率信号进入设备,而对高频的干扰信号有较大的阻碍作用。

风华高科提供508、512、608三个封装的贴片三端滤波电容,额定电流在0.3A、0.4A、1A、2A,常用容量范围在22pF~220nF之间。

使用注意事项

【1】、在实施焊接前,请务必进行预热。预热温度与焊接温度及本产品温度的温度差要在150°C以内

【2】、在将安装有本产品的印刷电路板组装到框架等组件中时,请注意不要让电路板因螺丝紧固造成局部变形而使本产品承受残余应力。

【3】、因磁力饱和会导致电感降低,所以要注意不可以超出容许电流以上的电流通电。

【4】、请勿将本产品靠近磁铁或带有磁力的物体。

【5】、由于人体所代的静电会传到接地线上,因此请使用防静电腕带。

【6】、因进行电路修正而使用焊接烙铁时,请将烙铁头温度保持在350°C以下,并将其放在电路板的铜箔部分上3秒钟以内完成。

【7】、超高阻值贴片电阻:阻值介于10MΩ~1GΩ,,英文全称为HIGH-OHMIC CHIP FIXED RESISTOR。

【8】、 跨接电阻/0欧姆电阻:特指阻值<50mΩ的贴片电阻,其在电路中的作用等同于阻值小于50mΩ的一截导线,代替跨接线,英文全称为TTHICK FILM CHIP JUMPER RESISTOR。电路板设计中两点不能用印刷电路连接,常在正面用跨线连接,这在普通板中经常看到。

【9】、抗硫化贴片电阻:在高浓度硫磺气体区域,如温泉区、采矿区中的电子设备如暴露于硫磺气体高污染环境中的设备,包括工业控制系统、传感器、仪表设备、通讯基地台等,硫会从贴片电阻的电极和保护层之间的缝隙进入,与贴片电阻的端电极银材料化合产生硫化银,导致整颗贴片电阻成为绝缘体,从而使电子设备失效乃至发生危险。

【10】、贴片排阻/网络电阻:又称为贴片网络电阻是风华片式电阻器应用非常广泛的中的电阻之一。电阻值范围从0Ω~10MΩ,功率1/16、1/8W,0402、0603、1206封装RCMT04\RCMT08\RCML08\RCMC08四个型号贴片排阻网络电阻;

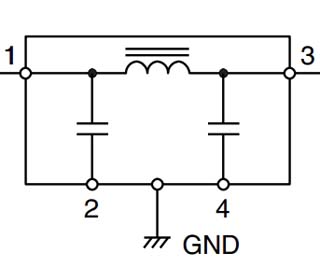

三端滤波电容等效电路

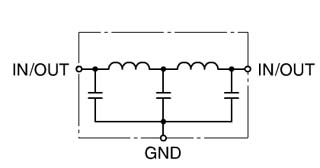

市场上目前有两种类型的贴片三端滤波器,T型和π型。其中T型应用的比较广泛。

三端陶瓷滤波器如图所示,该滤波器的上电极被分割成两个电极。电极1作为输入端,电极2作为输出端。下电极为全电极,作公共端。

规格与型号命名方法

508 1 CG 101 J 500 C N T

1、508:封装尺寸代号,风华目前提供三个封装尺寸的三端滤波器分别用以下三个数字表示:
508(英制:0.05*0.08英寸;公制:1.25*2.0mm)、
512(英制:0.05*0.12英寸;公制:1.25*3.20mm)、
618(英制:0.06*0.18英寸;公制:1.60*4.50mm)。

2、1:抗电磁干扰电容器产品类别代号。

3、CG:电容材质。风华可以提供NOP、X7R、Y5V三种材质3端子滤波器,在型号命名中分别用CG、B、F对应表示。

4、101:标称电容量。风华贴片三端滤波器的标称电容量与贴片陶瓷电容的容量表示方法完全相同,均采用E-24标准的三位数表示法。详见贴片电容

5、J:误差级别。风华贴片EMI滤波器的精度有两个级别,分别用M(±20%)和S(﹢50%~-20%)表示。

6、500:额定工作电压。风华贴片三端滤波器器EMI的额定工作电压表示方法采用三位数表示法,前两位是有效数字,最后一位是有效数字零的个数。例如:6R3=6.3V;500=50V;101=100V

7、C:额定电流。风华3端子滤波器EMI常规额定电流提供4个级别,分别用B(0.3A)、C(0.4A)、D(1A)、E(2A)表示

8、N:端头电极种类。与贴片陶瓷电容器端头电极种类表示方法完全一致。

9、T:编带包装方式。目前市场上主流的包装方式是编带包装,用T表示,因此在实际使用时也常省略。

风华贴片三端滤波器(EMI滤波器)特点和应用领域

特性:
a、具有优良的通流特性
b、无极性,适合高密度的表面安装
c、具有优良的滤波特性
d、具有良好的吸收噪音、抑制浪涌脉冲的作用
e、具有良好的可焊接与耐焊接性能
f、符合ROHS指令要求。

应用范围:
a、移动电话及基站
b、通讯设备
c、自动化仪表和程序控制器
d、汽车电子
e、计算机及外围设备等等。
