CE常见问题解析丨NB模块时间偏差大，如何校准晶振电路
问题背景：
NB-IoT模块产品出现较高不良率，实时时钟误差过大（每日偏差约15秒），无法满足应用需求。
问题分析：
该NB模组采用一款支持Cat-NB2的低功耗SoC芯片，时钟回路使用的晶振：32.768KHz 12.5pf ±20ppm晶振。下方为原理图，可以看到，该设计实际电路中使用两颗10pF电容作为负载电容，布线紧凑。

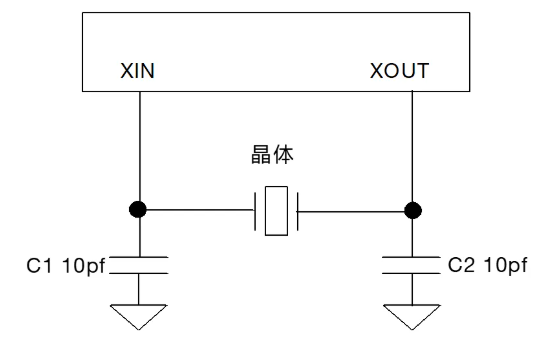

32KHz时钟回路原理图：
经推算，两个10pf电容串联后叠加约2pf寄生电容，整体负载电容仅7pf，与晶振要求的12.5pf相差悬殊。

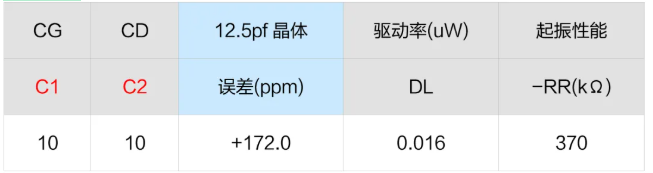

实际测试：
实际测试显示，该配置下输出误差高达+170ppm。按1ppm对应0.0864秒/天计算，每天时间偏差约14秒，与反馈一致，显然不可行。
按外接电容与输出频率的反比特性，增加C1、C2电容值可改善偏差，但会降低起振性能、增加功耗，不适合当前的模块(NB)应用。且当前回路起振能力仅370K欧姆，大幅增容易导致不起振。此时需要更换小负载电容值，内阻更低的晶振才行。
解决方案：
推荐更换为负载电容匹配、内阻更低的晶振：Epson 32.768KHz晶振FC2012AN（7pf、±20ppm）：
低内阻：仅60K欧姆（同类型晶振多为90K欧姆，内阻越低，功耗越低）
小封装：2.0*1.2mm，整体适配低功耗、小尺寸场景
实际测试：
由上图可知，更换后预计频率误差降至11.2ppm，每日时间偏差约0.97秒。起振余量是370kΩ，大于5倍ESR值（5×60kΩ=300kΩ）。
该配置下的误差：0.0864s/day*11.2=0.96768s/day即每天不到1秒。
总结：
模块时间不准，需要调整外接的电容；
低内阻更适配低功耗场景，内阻过高则有起振风险。
南山电子是EPSON/爱普生元器件核心授权代理商，除上述FC2012AN之外，南山电子还提供其他各种型号晶体晶振、实时时钟模块、陀螺仪传感器等。如需实时报价或选型、电路设计技术支持，可致电南山电子客服电话400-888-5058或者联系网站在线客服。
