fa-20h 12MHz~50MHz 2520贴片晶振现货 爱普生FA-20H石英晶体谐振器

FA-20H是爱普生无源晶振SMD2520贴片晶振的主力型号,常备库存已精度为10ppm的85℃工业级经在为主。相较于TSX-3225(3225)以及FA-128(2016)、FA-118T(1612),FA-20H晶体谐振器频率范围下限由16MHz降低至12MHz,可选频点更加广泛。主要用于移动电话,蓝牙,无线-局域网,ISM 频段电台广播,MPU时钟等,因此也有人使用手机晶振、蓝牙晶振、时钟晶振这种词称呼这类小尺寸贴片晶振。爱普生官方网站推荐代理商-南山电子目前提供包括常用的FA-20H 24.0000MF20X-K5等几十个常用型号的样品散卖和批量供货,同事南山电子业备有内置热敏电阻的FA-20HS系列26mhz等频率的现货。具体请于www.nscn.com.cn在线客服咨询。

|FA-20H晶振参数

      类别:无源晶振/石英晶振
      品牌:EPSON(爱普生)
      标准频率:12MHz~54MHz
      规格尺寸:2520(2.5 × 2.0 × 0.55mm)
      可供精度:10ppm
      温度特性:10~30ppm
      负载电容:8~30pF
      串联电阻(ESR):40R~150R
      工作温度:85℃(105℃)
      晶振等级:工业级/宽温级
      激励功率:100微瓦
      规格书:FA-20H

|爱普生晶振代理商信息

      授权代理商:南京南山半导体有限公司
      授权区域:中国大陆
      代理证书编号:16006(南京南山);16014(香港南山)
      现货仓库:南京
      进出口企业代码:320174536188X

|选型采购联系方式

      官方网站:http://www.nscn.com.cn
      客服电话:400-888-5058;025-52188228
      客服QQ:372189294(终端)、1626381662(贸易商)
      选型支持:13701585577

|热销晶振型号

常用型号
FA-20H24MHz10PF(Q24FA20H00491)
FA-20H32MHz10PF(Q24FA20H0021700)
FA-20H16MHz9PF(Q24FA20H0012200)
FA-20H12MHz10PF(Q24FA20H0068700
FA-20H26MHz9PF(Q24FA20H00289)
FA-20H32MHz12PF(Q24FA20H0047800)
FA-20H25MHz20PF (Q24FA20H00172)
FA-20H40MHz8PF(Q24FA20H00396)

ESR串联电阻对照表
频率 串联电阻
12.0MHz ≤ f_nom < 16.0MHz 150Ω Max.
16.0MHz ≤ f_nom ≤ 25.0MHz 80Ω Max.
25.0MHz < f_nom ≤ 30.0MHz 60Ω Max.
30.0MHz < f_nom ≤ 35.0MHz 50Ω Max.
35.0MHz < f_nom ≤ 54.0MHz 40Ω Max.

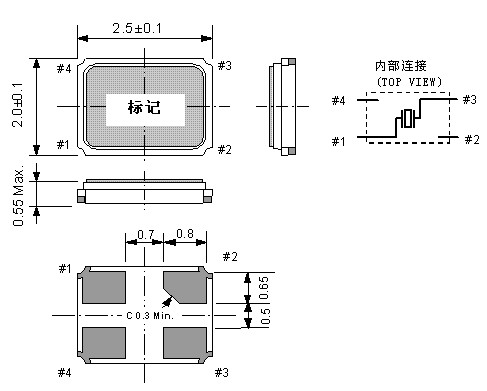

外部尺寸示意图:
FA-20H贴片晶振外部尺寸图
