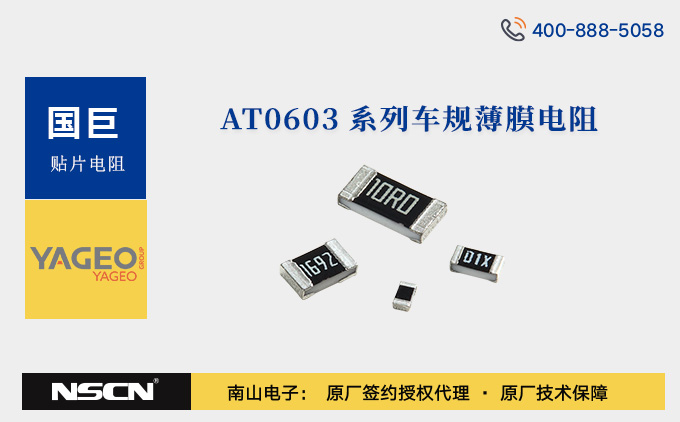

Yageo国巨AT0603系列车规薄膜电阻参数性能与应用全解析

在汽车电子技术飞速发展的当下，车载系统对电子元件的可靠性、稳定性提出了严苛要求。从发动机管理系统到自动驾驶传感器，从车载通信模块到安全防护电路，每一个环节都依赖于高品质电子元件的支撑。国巨作为全球知名的电子元件制造商，其AT0603系列车规薄膜电阻采用0603（1.6mm×0.8mm）的小型封装，凭借卓越的性能参数与严格的车规级标准，成为车载电子领域的关键核心组件，为汽车在复杂工况下的稳定运行提供了坚实保障。国巨AT0603系列车规薄膜电阻还可细分为以下系列：AT0603BRA07，AT0603BRB07，AT0603BRC07，AT0603BRD07，AT0603BRE07，AT0603CRD07，AT0603CRE07，AT0603DRB07，AT0603DRC07，AT0603DRD07，AT0603DRE07，AT0603FRC07，AT0603FRD07，AT0603FRE07，AT0603WRA07，AT0603WRB07。

电气参数：

1. 宽广阻值范围：阻值覆盖 10Ω 至 220kΩ，从低阻值的 10Ω（如 AT0603BRE0710RL）到高阻值的 220000Ω（如 AT0603BRE07220KL），满足不同电路的分压、限流需求。

2. 多级精度等级：提供 ±0.1%、±0.25%、±0.5%、±1% 等多精度选择，其中 ±0.1% 精度型号（如 AT0603BRA074K7L）适用于精密测量电路，±1% 精度型号（如 AT0603FRD0715R8L）则兼顾性价比与通用性。

3. 低温度系数设计：温度系数涵盖 ±5ppm/°C 至 ±50ppm/°C，如 AT0603BRA074K7L 的 ±5ppm/°C 适合温度敏感型电路，AT0603BRE07100KL 的 ±50ppm/°C 则适用于一般工业环境。

4. 功率与电压耐受：额定功率统一为 1/10W，最大工作电压 75V，满足低功耗电路的功率需求，同时具备过电压保护能力。

5. 宽温工作能力：工作温度范围为 - 55℃~+155℃，可在汽车引擎舱、工业控制设备等高温环境中稳定运行，拓宽了应用场景边界。

型号命名规则解析：

以 AT0603BRD074K7L 为例：

• "AT"：系列标识
• "0603"：封装尺寸
• "B"：精度 ±0.1%
• "R"：纸质编带包装
• "D"：温度系数 ±25ppm/°C
• "07"：7 英寸卷轴
• "4K7"：4.7kΩ 阻值（R 为小数点，K=1000）
• "L"：系统默认代码

应用场景：

• 汽车电子：用于发动机控制单元（ECU）的精密信号调理和传感器接口电路，确保高温环境下的稳定运行。
• 工业设备：在PLC控制模块和工业自动化系统中提供高精度电流检测与信号分压功能。
• 医疗仪器：适用于生命体征监测设备的低噪声放大电路，保障医疗数据的准确性。
• 测试测量：作为校准设备的基准电阻，支持实验室级精密测量需求。
• 通信系统：在5G基站射频单元和光通信模块中实现高频信号稳定匹配。

南山电子为国巨电阻授权代理商，欢迎咨询选购国巨AT0603系列车规薄膜电阻，如需进一步了解具体型号库存或定制方案，请联系南山半导体官方网站在线客服。
