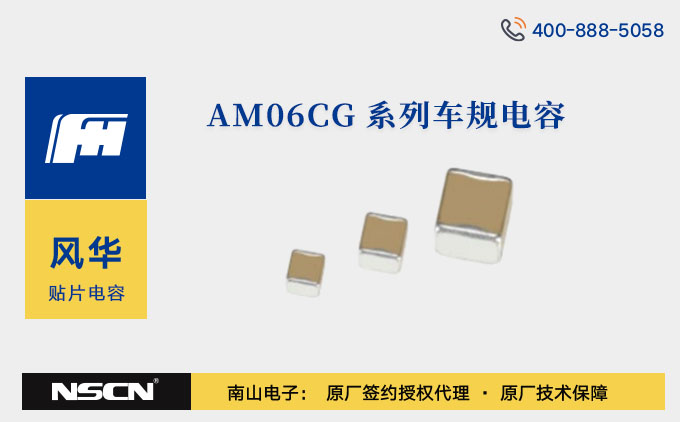

风华高科车规MLCC之AM06CG系列解析：高可靠车规电容的技术与应用

汽车电子领域对元器件的可靠性要求严苛，风华高科车规多层片式陶瓷电容器（MLCC）以 AEC-Q200 标准为核心，构建了满足汽车复杂工况的产品体系。风华高科推出的AM06CG系列车规电容，以1206标准封装与C0G（NPO）高稳定电介质材料为核心，在引擎控制、安全系统等关键场景中扮演着核心角色。

产品核心特性解析：

（一）材料与结构优势

• C0G 电介质材料：温度系数达 0±30ppm/℃，工作温度范围 -55℃~125℃，容量随温度变化极小，适合高频、高温环境下的稳定信号耦合与滤波。
• 叠层独石结构：多层陶瓷堆叠工艺，提升机械强度与抗振性能，降低寄生电感，满足汽车电子对可靠性的严苛要求。
• 三层端头设计：采用 Cu/Ni/Sn 金属化体系，增强焊接附着力与耐腐蚀性，适配回流焊与波峰焊工艺。

（二）电气性能参数

• 容量范围：覆盖 0.5pF~4.7nF，包含 1.0pF、100pF、1nF 等常用规格，满足不同电路的容值需求。
• 额定电压：从 50V 到 2000V 多档位配置，如 50V、100V、250V、630V、1000V、2000V，适配汽车电源系统的不同电压等级。
• 容量公差：提供 ±0.25pF（小容量）、±5%、±10% 三级精度，满足精密电路与通用场景的差异化需求。

（三）物理规格标准

• 1206 封装尺寸：公制 3.20±0.30mm×1.60±0.30mm，厚度根据型号分为 0.8±0.10mm、1.25±0.20mm、1.6±0.30mm 等规格，适配标准 PCB 焊盘设计。
• 包装形式：采用 7 寸 / 13 寸纸带或胶带卷盘包装，包装数量根据厚度不同，如厚度 0.8mm 的型号 13 寸卷盘可装 15000 颗，便于自动化贴片生产。

型号表示法：

AM06CG 系列电容的型号编码涵盖了产品的主要特征信息。例如 AM06CG472K500NT 中，AM06 表示尺寸为 1206，CG 表示介质材料为 C0G，472 表示标称容量为 4700pF（即 4.7nF），K 表示容量公差为 ±10%，500 表示额定电压为 50V，NT 表示端头材料为三层电镀端头（Cu/Ni/Sn）。

选型指南：

（一）选型关键参数

• 电压降额设计：建议工作电压≤70% 额定电压，如 50V 型号适用于 35V 以下电路。
• 温度特性匹配：C0G 材料适合对容量稳定性要求高的场景，如晶振匹配、高频滤波。
• 厚度与安装空间：根据 PCB 空间选择 0.8mm 薄型或 1.6mm 厚型，厚型型号通常支持更高电压。

（二）使用注意事项

• 储存条件：温度 5℃~40℃，湿度 20%~70%，避免腐蚀性气体环境，超过 6 个月需检查可焊性。
• 焊接工艺：回流焊峰值温度 245℃~260℃，升温速率≤3℃/s；手工焊烙铁温度≤350℃，焊接时间≤3 秒，避免陶瓷体直接接触烙铁头。
• 电路设计：用于高压场景时，需预留足够爬电距离，避免边缘放电；高频应用时，尽量缩短引线长度，降低寄生电感。

风华高科AM06CG系列车规级C0G电容以1206封装为载体，将C0G材料的高稳定性与车规级可靠性完美结合，不仅满足汽车电子对耐高温、抗振动、长寿命的核心需求，更通过 AEC-Q200 标准认证与全流程质量管控，为新能源汽车、智能驾驶等领域的关键电路提供了可信赖的电容解决方案。在汽车电子化、智能化的发展趋势下，AM06CG系列将持续以技术优势助力车载系统的可靠性升级。

南山电子（NSCN）是风华全系列被动元器件授权代理商（战略A级经销商），欢迎咨询选购风华AM06CG系列车规电容。如需更多产品信息与选型指南，请联系客服电话400 888 5058或者联系网站客服。
