上海贝岭BL15102——适用于开漏和推挽应用的2路双向电平转换器
随着电子设备向着高性能、低功耗、智能化的方向发展，设计中往往会涉及到多种不同电压等级的功能模块。这些模块之间常常需要互相通信，而直接连接不同电压等级的设备可能会导致通信失败甚至损坏设备。为了确保这些设备之间能够正常通信，在设计时需要接入电平转换芯片，它能够将数字信号从一个电压域切换到另一个电压域，确保数据能够在不同电压等级的设备之间可靠传输。例如，如果系统中微控制器使用3.3V逻辑电平，但需要与一个使用5V逻辑电平的传感器进行通信，这时就需要使用电平转换芯片来确保它们之间的正常通信。
产品概述：
上海贝岭推出的BL15102是一款适用于开漏和推挽应用的2路双向电平转换器，芯片采用两个独立的可配置电源轨，A端口和B端口分别跟踪VCCA电源和VCCB电源，A端口的电源电压范围为1.65V至5.5V，B端口的电源电压范围为2.3V至5.5V。BL15102可以提供不同电压节点（包括1.8V、2.5V、3.3V和5V）之间的双向电平转换功能。当芯片输出使能引脚OE为低电平时，所有IO端口为高阻态，从而显著降低了静态功耗。
BL15102无需方向控制信号，可以自动识别信号的传输方向。芯片集成边沿速率加速器（one-shot），以此来提升转换速率，开漏应用支持最高2Mbps数据速率，推挽应用支持最高24Mbps数据速率。BL15102内部集成两个10kΩ上拉电阻，开漏应用时不需要外部上拉电阻，可以减少外围电子元件数量。

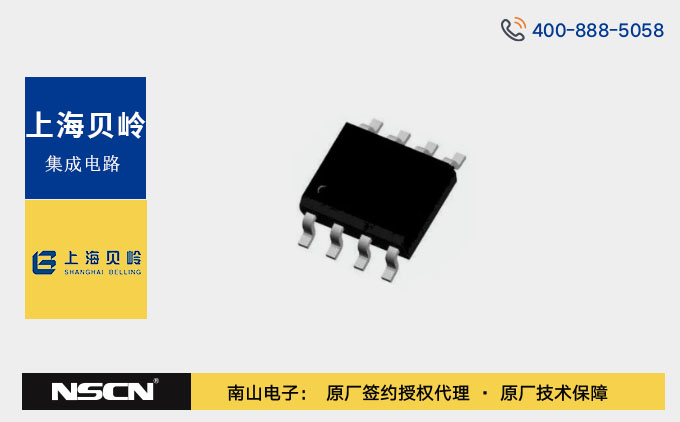

BL15102采用节省空间的SOT23-8封装。
产品概述：
- 双向转换，无需方向控制引脚：支持双向电平转换，可以自动识别信号的传输方向，无需方向控制信号。
- 宽电压范围：可以支持多种不同的电源电压需求，A端口的电源电压范围为1.65V至 5.5V，B端口的电源电压范围为2.3V至5.5V。
- 支持开漏和推挽应用：开漏应用支持最高2Mbps数据速率，推挽应用支持最高24Mbps数据速率。
- 低功耗：在工作状态下，静态电流通常在1μA以下，非常适合功耗要求严苛的系统。
- 宽工作温度范围：工作温度范围-40~+125℃，可以工作在严苛的温度环境。
产品应用：
BL15102主要用于I2C/SMBus、UART、GPIO等通信接口的电平转换，可以在不同电压等级的数字电路之间进行信号传输，确保信号的准确性和完整性。BL15102应用领域广泛，如家电、安防、4G/5G路由器、智能终端、显示设备、计算机等。图1是典型应用原理图，外围设计非常简单。
BL15102典型应用原理图：
订购信息：
- 产品型号：BL15102
- 封装形式：SOT23-8
- 最小包装：3000pcs
- 工作温度范围：−40°C至+125°C
本文由上海贝岭授权经销商南山电子转载自上海贝岭官方公众号，原文链接：https://mp.weixin.qq.com/s/ZVM48c0hoBOul9Ejiwt2AQ。欢迎咨询选购上海贝岭电平转换器BL15102，如需产品详细的规格书或最新报价，请咨询南山电子官网在线客服。
