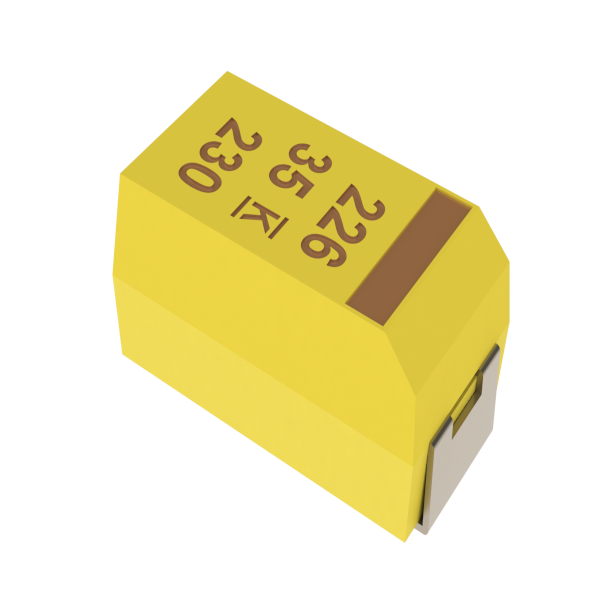

基美钽电容T495D、T495V、T495X系列产品特性和应用场景介绍

基美（KEMET）作为全球知名的电容器生产商，其钽电容产品在全球市场占据重要地位。T495D、T495V、T495X系列是基美公司推出的低阻抗、强涌流能力的贴片钽电容，广泛应用于电子电路中，为各种设备的稳定运行提供保障。

今天，南山电子重点介绍一下基美钽电容T495D、T495V、T495X系列产品特性和应用场景。

产品特性

-低阻抗设计：T495系列电容具有非常低的等效串联电阻（ESR），能够有效减少电路中的能量损耗，提高电路的效率和性能，尤其适用于对高频性能要求较高的应用场景。

-高脉动电流性能：能够承受高脉动电流，适用于高电流应用场景，如开关式电源和DC-DC变换器等，确保在高电流冲击下仍能稳定工作。

-高涌流性能：具备强大的涌流承受能力，在设备启动时能够承受瞬间的大电流冲击，确保电路的稳定性和可靠性，延长设备的使用寿命。

-可靠性高：所有产品均经过100%加速稳态老化测试和100%涌流测试，确保长期使用的可靠性，满足或超过EIA8368BA2C标准，可进行DSCCDwg.9515B测试。

-宽电容范围：电容值范围广泛，从0.1uF至1000uF，能够满足不同电路对电容值的需求。

-多种封装尺寸：提供多种封装尺寸，如D封装为7343-31尺寸，V封装为7343-20尺寸，X封装为7343-43尺寸，方便用户根据实际电路空间进行选择。

应用场景

-开关式电源：在开关式电源的输出滤波部分，T495系列电容能够有效滤除高频噪声，提高电源的输出稳定性，确保电源输出的纯净度，为各种电子设备提供稳定的电力支持。

-DC-DC变换器：适用于DC-DC变换器中的滤波和储能环节，能够快速响应负载变化，维持输出电压的稳定，提高变换器的转换效率和动态性能。

-电池输入滤波：对于各种接地电池的输入滤波应用，T495系列的标准CV值是极佳选择，能够有效抑制电池输入端的噪声和纹波，保护电池和后续电路的安全运行。

型号命名规则

T495系列钽电容的命名规则如下所示：

1. 电容类别

- T：表示该电容属于钽电容类别。

2. 系列

- 495：表示该电容属于T495系列，这一系列的特点是低阻抗、强涌流能力，适用于高电流和高频应用。

3. 封装尺寸

- X：表示封装尺寸的代码。不同的字母代表不同的封装尺寸：

- A：3216-18 尺寸

- B：3528-21 尺寸

- C：6032-28 尺寸

- D：7343-31 尺寸

- E：7260-38 尺寸

- T：3528-12 尺寸

- V：7343-20 尺寸

- X：7343-43 尺寸

4. 电容值代码

- 107：表示电容值的代码。前两位数字表示电容值的数值，第三位数字表示数值后零的个数。例如：

- 107 表示电容值为10×10⁷ pF = 100μF

- 336 表示电容值为33×10⁶ pF = 33μF

5. 电容容差

- M：表示电容的容差。不同的字母代表不同的容差范围：

- K：±10%

- M：±20%

6. 额定电压

- 010：表示电容的额定电压。不同的数字代码代表不同的电压值：

- 2R5：2.5V

- 004：4V

- 006：6.3V

- 010：10V

- 016：16V

- 020：20V

- 025：25V

- 035：35V

- 050：50V

7. 故障率/设计

- A：表示故障率或设计等级。通常为“A”，表示标准设计。

8. 含铅材料

- T：表示电容的含铅材料。不同的字母代表不同的材料：

- T：100% Matte Tin (Sn) Plated

- H：Standard Solder Coated (SnPb 5% Pb minimum)

- G：Gold Plated（仅适用于A、B、C、D、X封装）

9. ESR代码

- E045：表示电容的等效串联电阻（ESR）。ESR代码由字母“E”后跟三位数字组成，单位为毫欧（mΩ）。例如：

- E045 表示ESR为45mΩ

- E100 表示ESR为100mΩ

示例

以型号 T495D336M025ATE100 为例：

- T：表示钽电容。

- 495：表示T495系列。

- D：表示封装尺寸为7343-31。

- 336：表示电容值为33μF。

- M：表示容差为±20%。

- 025：表示额定电压为25V。

- A：表示标准设计。

- T：表示100% Matte Tin (Sn) Plated。

- E100：表示ESR为100mΩ。

推荐型号

T495D106K035ATE3007621、T495D107K016ATE125、T495D107M010ATE080、T495D226K035ATE260、T495D227M010ATE0757126、T495D476M016ATE150、T495D476M025ATE120、T495D476M025ATE250、T495V227K010ATE150、T495X107K016ATE100、T495X336K035ATE250、T495X336M035ATE250、T495X476K035ATE300、T495X476M035ATE300

基美钽电容T495D/T495V/T495X系列凭借其低阻抗、高脉动电流性能和高涌流性能，在电子电路中发挥着重要作用。其多种封装尺寸和广泛的电容值范围，使其能够满足不同应用场景的需求。无论是在开关式电源、DC-DC变换器还是电池输入滤波等领域，T495系列都能为设备的稳定运行提供可靠的保障，是电子工程师在设计电路时的优选电容产品。
