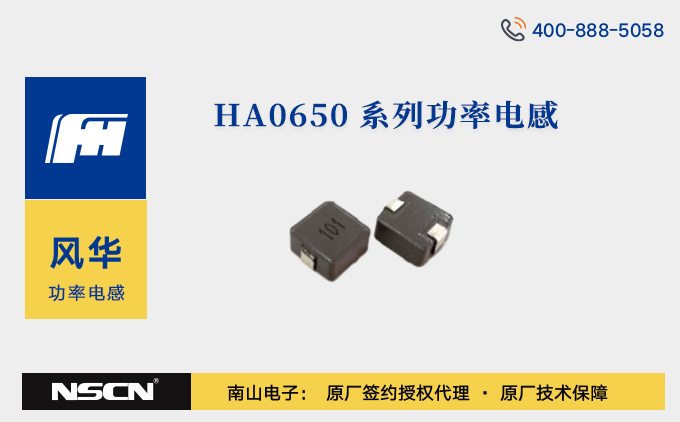

风华HA0650系列功率电感：大电流场景下的高性能磁屏蔽解决方案

在便携式电子设备、新能源电源及高频电源转换等领域，功率电感的性能直接影响系统的稳定性与效率。随着设备集成度提升和功率需求增长，如何在有限空间内实现大电流承载、低损耗及抗干扰能力，成为行业面临的关键挑战。风华高科HA0650系列功率电感，凭借其独特的磁屏蔽结构、宽范围电感量配置及卓越的电流处理能力，为高密度电路设计提供了理想选择。

宽域电感量覆盖：

HA0650系列功率电感提供从 1.0μH 至 68.0μH 的丰富电感量选择（如 HA0650-1R0MTA00 至 HA0650-680MTA00），公差均为 ±20%，测试频率统一为 100KHz，满足不同拓扑结构的电源设计需求。其电感量与电流参数呈现显著的线性特性：

• 低感值型号（如 1.0μH、1.5μH）饱和电流可达 13A 和 12.5A，温升电流分别为 12A 和 11A，适用于大电流快充模块及服务器电源的初级滤波场景；
• 高感值型号（如 68.0μH）虽饱和电流降至 2.0A，但通过优化磁芯材料，直流电阻控制在 400mΩ 以内，兼顾储能与效率平衡，适合低噪声的 DC/DC 转换器后端储能应用。

双电流指标设计：

HA0650系列功率电感创新性地平衡饱和电流（Isat）与温升电流（Irms），为工程师提供双重安全边界：

• 饱和电流：指电感量下降 30% 的临界电流，例如 10.0μH 型号（HA0650-100MTA00）的 Isat 为 5.5A，确保电感在脉冲大电流下仍能维持有效储能；
• 温升电流：以表面温度上升 40℃为阈值，同型号 Irms 为 4.5A，严格限制连续工作时的热积累。

通过磁芯材料配方优化（采用合金粉材质），该系列在相同感值下，饱和电流较传统铁氧体电感提升约 30%，同时直流电阻降低 15%-20%（如 2.2μH 型号 DCR 仅 15mΩ），有效减少导通损耗，提升电源转换效率。

磁屏蔽结构：

针对便携式设备的电磁兼容（EMC）挑战，HA0650系列功率电感采用全磁屏蔽封装设计，通过金属磁芯与镀锡铜电极的一体化结构，将漏磁辐射降低至行业同类产品的 1/5 以下。实测数据显示，在 100KHz 测试频率下，该系列的磁场泄漏强度＜5mGauss（距离元件表面 5mm 处），满足 CISPR 25 Class 5 等严苛电磁兼容标准，尤其适合对噪声敏感的射频前端、医疗仪器及车载电子系统。

典型应用场景与选型建议：

• 消费电子：在笔记本电脑的 PD 快充模块中，选用 HA0650-1R5MTA00（1.5μH，12.5A）可支持 100W 大功率输出，磁屏蔽特性避免对 Wi-Fi 天线产生干扰；
• 工业控制：在伺服电机驱动电源中，HA0650-470MTA00（47μH，2.3A）用于 LC 滤波网络，配合其低噪声特性，可提升电流采样精度；
• 汽车电子：在车载 DC/DC 转换器中，HA0650-6R8MTA00（6.8μH，8.0A）满足 AEC-Q200 认证要求，耐受引擎舱的剧烈温度波动。

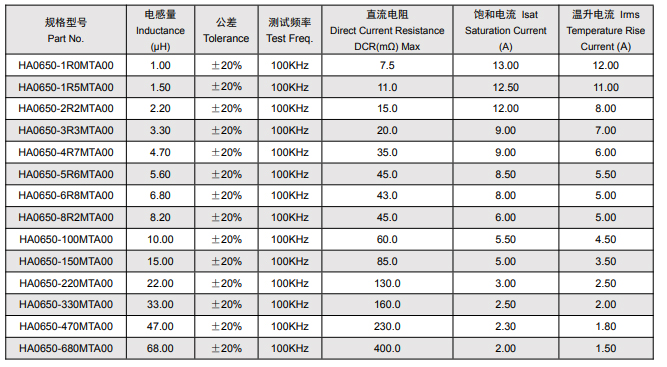

HA0650系列功率电感型号：

风华HA0650系列功率电感以“大电流、低损耗、强抗扰”为核心竞争力，通过材料创新与结构优化，突破了传统功率电感在电流承载与电磁兼容上的性能瓶颈。其全系列标准化的设计，不仅简化了工程师的选型流程，更通过严苛的可靠性测试，为高端电子设备的长期稳定运行提供了坚实保障。

南山电子（NSCN）是风华全系列被动元器件授权代理商（战略A级经销商），欢迎咨询选购风华HA0650系列功率电感。如需了解更多型号或定制化方案，请联系南山半导体官方网站在线客服。
