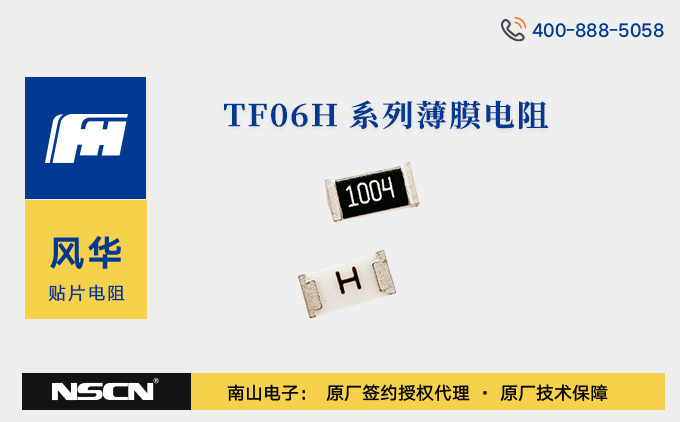

风华TF06H系列薄膜电阻：1206封装、±50ppm/℃低温度系数的高精度电阻
风华高科（FH）的薄膜电阻以优异温度系数（TCR）与高精度闻名，广泛应用于医疗设备、通讯、工业控制及精密仪器等领域。其中，风华TF06H系列薄膜电阻：1206封装、±50ppm/℃低温度系数的高精度电阻，作为风华薄膜电阻中1206封装的主力系列，完美融合高精度性能与工业级可靠性，成为工程师设计精密电路的理想选择。
核心技术参数解析：
1.封装与物理特性
TF06H系列采用1206标准封装（尺寸为 3.20mm×1.60mm×0.55mm），适配主流表面贴装工艺（回流焊与波峰焊）。其陶瓷基板搭配NiCr电阻层及多层保护结构，确保元件在高温焊接和长期使用中保持性能稳定。
2.电气性能指标
- 功率与电压：额定功率为 1/8W（70℃下），元件极限电压 150V，最大过负荷电压 300V，满足大多数中低压精密电路需求。
- 阻值范围：阻值覆盖1Ω至1MΩ（典型值如 5.1R、470R、24K、360K 等）
- 精度等级：包括 ±0.1%、±0.5%、±1%，如TF06H2490BT等型号可达±0.1% 超高精度。
- 温度系数（TCR）：采用“H”级 TCR 代号，对应±50ppm/℃，适合温度波动环境下的信号调理与精密分压场景。
该系列通过稳态湿热（40℃±2℃，93%±3% RH，1000 小时）、温度循环（-55℃~155℃，100 次循环）等可靠性测试，绝缘电阻≥1000MΩ，耐电压无击穿，满足工业级设备对耐湿、抗腐蚀的严苛要求。
应用场景与优势：
- 通信设备：用于基站射频模块、信号调理电路，高精度阻值保障信号传输稳定性。
- 医疗仪器：适配血糖仪、心电图机等精密设备，低 TCR 特性降低温漂对测量结果的影响。
- 工业控制：应用于电机驱动、传感器接口，耐受工业环境中的振动、温度波动与电磁干扰。
- 消费电子：在高端手机、智能穿戴设备的电源管理模块中，实现紧凑布局下的精准分压与限流。
型号编码规则：
以 TF06H2490BT 为例：
T：产品代号（薄膜片式固定电阻 T 系列）；
F：功率代号（对应 1/8W，1206 封装标准功率）；
06：封装尺寸（1206封装）；
H：TCR 代号（±50ppm/℃）；
2490：阻值代码（249×10⁰=249Ω）；
B：精度等级（±0.1%）；
T：包装方式（编带包装）。
| 薄膜电阻型号 | 规格描述 |
|---|---|
| TF06H9102FT | 1206-1%-50PPM-91K |
| TF06H6202FT | 1206-1%-50PPM-62K |
| TF06H5R10FT | 1206-1%-50PPM-5.1R |
| TF06H5103FT | 1206-1%-50PPM-510K |
| TF06H4700FT | 1206-1%-50PPM-470R |
| TF06H4301FT | 1206-1%-50PPM-4.3K |
| TF06H39R0DT | 1206-0.5%-50PPM-39R |
| TF06H3922FT | 1206-1%-50PPM-39.2K |
| TF06H3650FT | 1206-1%-50PPM-365R |
| TF06H3603FT | 1206-1%-50PPM-360K |
| TF06H3303FT | 1206-1%-50PPM-330K |
| TF06H3303DT | 1206-0.5%-50PPM-330K |
| TF06H3091FT | 1206-1%-50PPM-3.09K |
| TF06H3003FT | 1206-1206-1%-50PPM-300K |
| TF06H2493FT | 1206-1%-50PPM-249K |
| TF06H2490BT | 1206-0.1%-50PPM-249R |
| TF06H2402FT | 1206-1%-50PPM-24K |
| TF06H2003FT | 1206-50PPM-1%-200K |
| TF06H1582BT | 1206-0.1%-50PPM-15.8K |
| TF06H1540FT | 1206-1%-50PPM-154R |
| TF06H1503FT | 1206-1%-50PPM-150K |
| TF06H1202FT | 1206-1%-50PPM-12K |
| TF06H10R0FT | 1206-1%-50PPM-10R |
南山电子南山电子（NSCN）是风华全系列被动元器件授权代理商（战略A级经销商），欢迎咨询选购风华TF06H系列薄膜电阻。如需了解更多型号或定制化方案，请联系南山半导体官方网站在线客服。
