君耀陶瓷气体放电管2R-4、2R-88、2R-4、2R-5、2R-6、2R-86等系列的介绍

君耀电子（BrightKing）是一家在防雷、防静电元器件领域具有深厚积累的企业，其陶瓷气体放电管（GDT）系列产品在市场上享有良好的声誉。这些气体放电管广泛应用于通信、安防、工业等电子产品的通信线及电源线保护，能够有效保护电子设备和人身免遭瞬态高电压的危害。南山电子就介绍一下君耀陶瓷气体放电管2R-4、2R-88、2R-4、2R-5、2R-6、2R-86等系列。

产品系列及特点

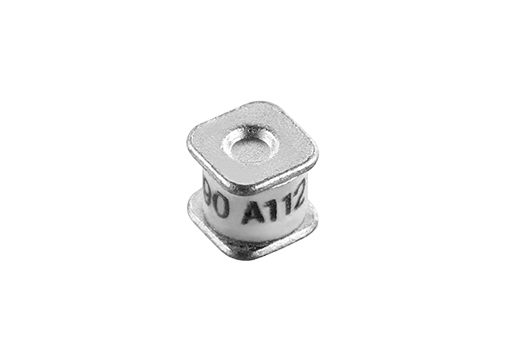

（一）2R-4 系列

- 尺寸：4.2×4.0mm，小巧的尺寸使其适合在空间受限的电路板上使用。

- 脉冲击穿电压范围：75V - 1200V，能够满足不同电压等级的保护需求。

- 标称放电电流：3kA（8/20μs脉冲），表明其能够承受较高强度的浪涌电流，为电路提供可靠的保护。

- 特点：具有超低插入损耗，对信号传输的影响极小，同时对快速上升的瞬态电压有出色的响应能力，确保在瞬态事件发生时能迅速导通，将电压限制在安全水平。

（二）2R-8×8 系列

- 尺寸：8×8mm，较大的尺寸意味着更强的耐冲击电流能力，适合用于需要高防护等级的场合。

- 脉冲击穿电压范围：根据具体型号，如2RP350M-8/S为350±20%V，2RP1000M-8/S为1000±20%V等，能够覆盖较宽的电压范围。

- 标称放电电流：部分型号可达10kA（8/20μs脉冲），在面对高强度雷击或浪涌时，仍能保持稳定工作，为设备提供强大的保护。

- 特点：除了具备陶瓷气体放电管的通用优点，如低电容、高绝缘阻抗等，该系列还具有较高的脉冲击穿电压，能够在高电压环境下提供可靠的保护。

（三）2R-5 系列

- 尺寸：5.0×4.2mm，介于2R-4和2R-8系列之间，在性能和尺寸上取得了较好的平衡。

- 脉冲击穿电压范围：75V - 1000V，涵盖了多种应用场景，可满足不同设备的保护要求。

- 标称放电电流：5kA（8/20μs脉冲），具有较强的浪涌承受能力，能够有效保护电路免受瞬态高电压的损害。

- 特点：该系列在保持较小尺寸的同时，提供了较高的耐冲击电流能力，适用于对空间有一定要求，但又需要较高防护等级的应用场景。

（四）2R-6 系列

- 尺寸：4.2×6.2mm，相比2R-4系列，尺寸有所增大，从而提升了耐冲击电流能力。

- 脉冲击穿电压范围：75V - 800V或1000V - 3000V，具有更宽的电压覆盖范围，能够适应更多不同电压等级的电路保护需求。

- 标称放电电流：5kA（8/20μs脉冲），与2R-5系列相当，但在尺寸上略有增大，使其在某些情况下能够提供更稳定的性能。

- 特点：该系列在保持较小电容值（≤1.5pF）的同时，提供了较高的耐冲击电流能力，适用于对信号传输质量有一定要求的高频电路保护。

（五）2R-8×6 系列

- 尺寸：8×6mm，较大的尺寸使其在耐冲击电流能力上具有显著优势。

- 脉冲击穿电压范围：75V - 1000V，能够满足多种电压等级的保护需求。

- 标称放电电流：10kA（8/20μs脉冲），在面对高强度浪涌时，仍能保持稳定工作，为设备提供强大的保护。

- 特点：该系列具有较大的尺寸和较高的耐冲击电流能力，同时保持了较低的电容值（≤1.5pF），适用于需要高防护等级且对信号传输质量有一定要求的场合。

型号推荐

2RK090M-4、2RK3000L-8、2RK3500L-8、2RK470M-4、2RL075L-5、2RL075M-5-SST4.2、2RL090M-6、2RL470L-5、2RL600L-5、2RM230L-8、2RM300L-8、2RM470L-8、2RM800L-8、2RP600L-8、2RP800L-8

应用领域

君耀陶瓷气体放电管系列产品凭借其出色的性能和多样化的规格，广泛应用于以下领域：

- 通信系统：用于保护通信线路和设备，防止雷击和浪涌对通信信号造成干扰和损坏，确保通信的稳定性和可靠性。

- 安防设备：在安防监控系统的电源线和信号线上使用，能够有效防止雷击和浪涌对摄像头、录像机等设备的损害，保障安防系统的正常运行。

- 工业自动化：在工业控制系统中，为各种传感器、控制器和执行器的电源线和信号线提供保护，防止因雷击和浪涌导致的设备故障和生产中断。

选型建议

1. 根据工作电压选择：直流击穿电压应大于被保护线路的最大工作电压，以确保线路正常工作。

2. 考虑脉冲击穿电压：脉冲击穿电压需根据浪涌测试等级选择，确保在测试时导通。

3. 关注续流问题：GDT导通后电压较低，不能单独用于较高电源线保护。

4. 选择合适的封装形式：根据电路设计布局选择合适的封装形式，封装越大，器件耐冲击电流能力越强。

君耀陶瓷气体放电管系列产品以其卓越的性能、丰富的规格和广泛的应用领域，为电子设备的过压保护提供了可靠的解决方案。
