长晶科技S8050与SS8050三极管参数对比与代换应用指南
在电子电路设计中，三极管作为核心器件之一，其型号选择直接影响电路性能。本文聚焦于长晶科技两款常见的NPN型三极管S8050和SS8050，通过参数对比解析它们的特性差异，并指导实际应用中的选择与代换，助力工程师打造更优电路。

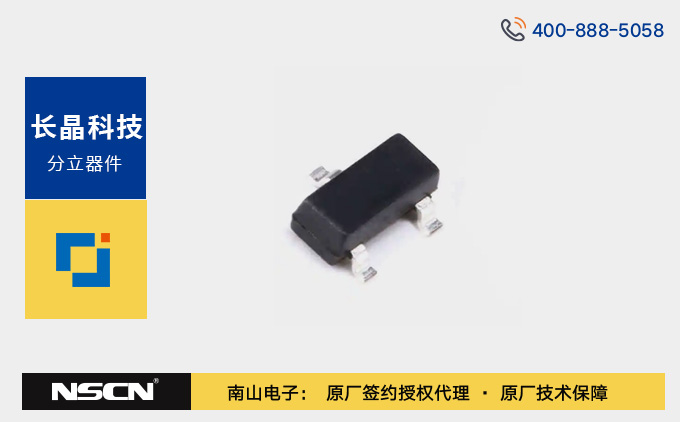

长晶科技S8050和SS8050脚位定义一致，便于在电路板上直接替换（需注意电路电流需求）。两者均为 NPN 型三极管，适用于放大、开关等常见电路场景。以下为S8050和SS8050三极管SOT-23封装的参数对比：
| 参数/型号 | S8050 | S8050 |
|---|---|---|
| 直流电流增益 (hFE) | 200@500mA,1V | 200@800mA,1V |
| 集电极电流 (IC) | 500mA | 1.5A |
| 集电极 - 发射极击穿电压 (VCEO) | 25V | 25V |
| 耗散功率 (Pd) | 300mW | 300mW |
| 特征频率 (fT) | 150MHz | 100MHz |
| 集电极截止电流 (ICBO) | 100nA | 100nA |
| 集电极饱和电压 (VCE(sat)) | 600mV | 500mV |
| 工作温度 | -55℃~150℃ | -55℃~150℃ |
参数差异与性能解析：
1. 电流能力
从集电极电流（Ic）参数看，SS8050 的 1.5A 远高于 S8050 的 500mA，表明 SS8050 能处理更大的负载电流。例如，在电机驱动、功率放大等大电流场景中，SS8050 可提供更强的驱动能力。而 S8050 适用于中低电流电路（如信号放大、小功率开关）。
2. 直流增益与饱和特性
两者的直流电流增益（hFE）在不同电流下均为 200（SS8050 在 800mA 时仍保持，S8050 在 500mA 时），说明SS8050在更高电流下仍具有稳定的放大性能。此外，SS8050 的饱和电压（500mV）低于 S8050（600mV），在开关电路中，更低的饱和压降可减少功率损耗，提升效率。
3. 频率与功耗特性
S8050 的特征频率（150MHz）略高于 SS8050（100MHz），适用于高频信号处理（如射频放大）；而 SS8050 在低频大电流场景更具优势。两者耗散功率均为300mW，工作温度范围相同，确保了在宽温环境下的稳定性。
代换原则与应用场景：
1. 代换方向：SS8050 可直接替换 S8050
由于 SS8050 的电流、电压等参数均覆盖S8050，在电路设计中，若原设计采用 S8050，可直接用 SS8050 替换，以提升电流处理能力，增强电路稳定性。
2. 反向代换需谨慎
若用 S8050 替换 SS8050，需要分析电路有多大的工作电流。在有些电路里对S8050放大倍数要求是很高的，不能随意替换，必需要用原参数管才能替换，否则电路不能正常工作。
3. 典型应用场景
S8050 应用：低功耗信号放大、小功率开关电路、高频信号处理。
SS8050 应用：大电流开关、功率放大，在饱和压降更低的优势下，提升开关效率。
S8050与SS8050虽脚位、封装相同，但参数差异决定了应用场景的侧重。在电路设计与维修中，合理利用参数对比，可实现器件的高效代换与性能优化。通过本文的参数解析与应用分析，工程师可更清晰地选择适合的三极管型号，提升电路设计的可靠性与效率。（注：实际应用中需结合具体电路参数，如电源电压、负载特性等，进一步验证器件的适用性。）
南山电子是长晶科技原厂授权代理商，欢迎咨询选购长晶科技S8050与SS8050三极管，如需产品详情、选型指导或样品申请，请联系网站客服。
