国产500 mA低压差稳压器UTC LM2937替代TLE42754G
英飞凌TLE42754G作为一款经典的5V/500 mA低压差稳压器，广泛应用于车载电子系统。然而，其进口依赖性和潜在供货波动促使设计者探索国产化替代路径。国产500mA低压差稳压器UTC LM2937凭借其独特的低压差特性、宽范围输出电容ESR兼容性以及全面的保护功能，成为英飞凌 TLE42754G 的可行替代方案。
UTC LM2937是一款正电压调节器，能够提供高达500mA的负载电流。采用 PNP功率晶体管，具有低压差电压特性。当负载电流为500mA时，输出保持稳定的最小输入输出电压差通常为0.5V（在整个工作温度范围内保证最大值为1V）。采用特殊电路，当输入与输出电压差大于3V且满负载电流为 500mA时，可将静态电流降至典型的10mA。
UTC LM2937需要一个输出旁路电容器以保持稳定。与大多数低压差调节器一样，该电容器的等效串联电阻（ESR）仍是关键的设计参数，但 LM2937包含特殊补偿电路，放宽了ESR要求。UTC LM2937在所有ESR小于3Ω时均保持稳定，所以可以使用低ESR的片式电容器。 UTC LM2937非常适合汽车应用，它能保护自身及任何负载电路免受电池反接、双电池跨接以及高达+60V/-50V的负载突降瞬态的影响。它还内置了诸如短路保护和热关断保护等常见调节器的功能。
LM2937特性：
- 完全适用于 -40℃ 至 +125℃的工作温度范围
- 输出电流超过 500mA
- 在所有工作条件下输出调整为 5% 的容差
- 全额定负载电流下的典型压降为 0.5 V
- 宽输出电容 ESR范围，高达3Ω
- 反向电池保护
- 内部短路和热过载保护
- 60V输入瞬态保护
- 镜像插入保护
- 内置开/关控制功能
TLE42754G和LM2937参数对比：
| 参数 | TLE42754G（Infineon英飞凌） | LM2937（UTC友顺） |
|---|---|---|
| 输出电压 | 5V | 5V |
| 最大输出电流 | 450mA | 500mA |
| 压差电压（满载） | 300mA 时典型 250mV，最大 500mV | 500mA 时典型 0.5V，最大 1V |
| 输入电压范围 | -42V ~ 45V | -50V ~ +60V（含瞬态保护） |
| 输出电容 ESR 要求 | ≤3Ω | ≤3Ω |
| 工作温度范围 | -40℃ ~ 150℃ | -40℃ ~ +125℃ |
| 封装形式 | TO-263-5 | TO-263-5 |
从参数对比看，LM2937 与英飞凌 TLE42754G 输出电压均为 5V，封装形式一致（TO - 263 - 5），输出电容 ESR 要求相同（≤3Ω），硬件适配性有基础。虽然两者在最大输出电流、压差电压、输入电压范围及工作温度范围等参数上有差异，但这些差异在实际应用中可结合具体负载电流需求、输入电源特性及工作环境温度等因素综合评估与设计，LM2937 能够满足TLE42754G 应用场景的需求，是 TLE42754G 可行的替代方案。

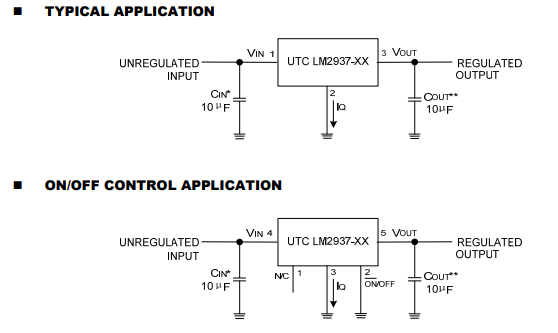

LM2937应用框图：
南山电子是UTC友顺公司授权代理商，欢迎咨询选购友顺LM2937，如需产品详情、选型指导或样品申请，请联系网站客服。
