0402小尺寸薄膜电阻：风华高科THC02H系列薄膜电阻选型资料

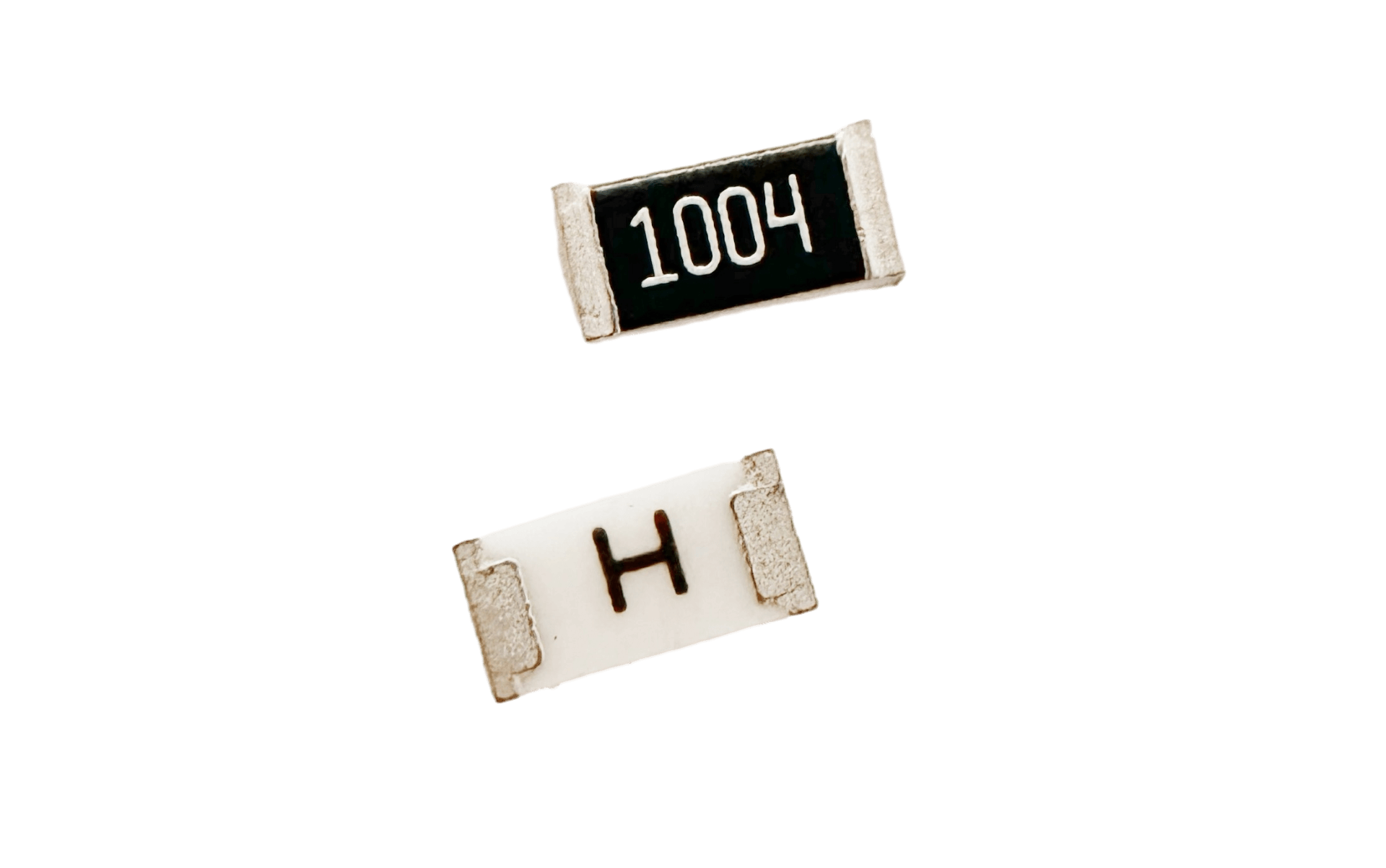

THC02H 系列中的“TH”代表风华高科薄膜片式固定电阻器系列，“C”表示额定功率为 1/16W，“02”对应封装尺寸 0402（1.00mm×0.50mm×0.30mm），“H”则代表电阻温度系数（TCR）为±50ppm/℃。风华高科 THC02H系列薄膜电阻在紧凑的0402封装内集成了高精度与高可靠性，适用于手机、穿戴设备、便携式仪器等小型化电子设备。

核心优势：

1. 高精度与低温度系数

   THC02H 系列支持多种精度等级，包括 ±0.05%、±0.1%、±0.25%、±0.5%、±1%，其中典型型号精度可达 ±0.1%，满足精密测量与信号处理需求。温度系数方面，以 “H” 型为例，±50ppm/℃的温漂性能优于常规厚膜电阻，在 -55℃~155℃宽温范围内，电阻值波动被严格控制，确保电路在高低温环境下的一致性。

2. 高可靠性与环境适应性

   采用特殊钝化材料和多层电极结构，THC02H系列具备优异的耐湿性、耐腐蚀性和抗硫化性能，通过 IEC 60115-1 标准的耐焊接热、可焊性、稳态湿热等测试。其抗硫化设计有效抵御含硫环境对电阻体的侵蚀，适合工业控制、汽车电子等复杂工况。

3. 工艺兼容性与易用性

   支持再流焊与波峰焊工艺，焊接温度范围宽（回流焊峰值 270℃±5℃，波峰焊浸渍时间 3s~6s），兼容 96.5Sn/3.0Ag/0.5Cu 等主流焊料。编带包装（Tape & Reel）适配自动化贴装设备，提升生产效率。

技术参数：

• 封装尺寸：0402（1.00×0.50×0.30）
• 额定功率（70℃）：1/16W
• 元件极限电压：25V（常规功率）/50V（高功率）
• 阻值范围：49.9Ω~4.99KΩ（高精度等级）；10Ω~250KΩ（常规等级）
• 温度系数：±50ppm/℃（H 型），可选 ±5/±10/±15/±25ppm/℃
• 误差精度：±0.05%~±1%（多等级可选）
• 使用温度范围：-55℃~155℃

应用场景：

1. 医疗仪器在心电图机、血压计等设备中，THC02H 的高精度确保信号采集的准确性，宽温性能适应医疗设备的多样工作环境。
2. 测试与测量设备：万用表、示波器等仪器对电阻的稳定性要求极高，该系列电阻的低温漂和高可靠性有效降低测量误差，提升设备精度。
3. 通讯与消费电子：手机、无线模块等产品中，0402 封装的紧凑设计节省 PCB 空间，抗硫化特性保障长期使用中的信号稳定性。
4. 工业控制：在自动化控制器、传感器接口电路中，THC02H 抵御工业环境中的湿气、粉尘及腐蚀性气体，确保系统长期可靠运行。

设计与使用建议：

1. 焊盘设计：参考规格书推荐的 0402 焊盘尺寸（A=0.45±0.05mm，B=1.45±0.05mm，C=0.60±0.05mm），优化焊接强度与应力分布。
2. 功率降额：当环境温度超过 70℃时，按负荷下降曲线降额使用，避免过热影响寿命。
3. 存储与焊接：存储于 5℃~30℃、湿度 30%~70% 环境，焊接时避免烙铁头直接触碰电阻体，推荐使用回流焊工艺。

凭借“小尺寸、高精度、高可靠”的核心优势，成为连接设计构想与产品落地的关键桥梁。从消费电子的精致便携到工业设备的严苛考验，其性能表现始终契合现代电子电路对 “精准与稳定” 的终极追求。随着 5G、物联网、智能医疗等领域的蓬勃发展，THC02H系列将持续以技术创新赋能产业升级，为高端电子设备的可靠性提供坚实保障。
