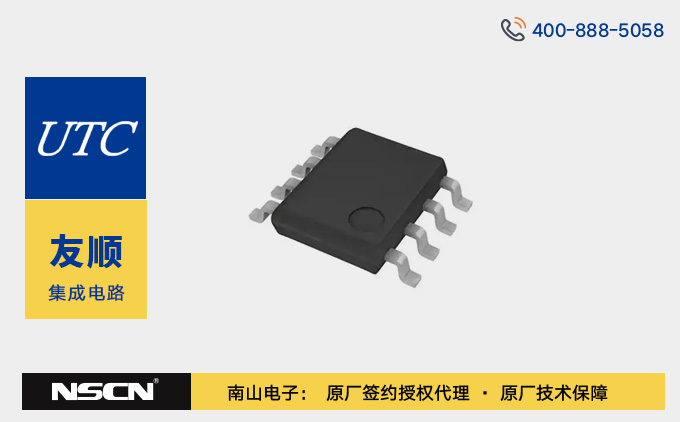

替代TL072IDR：UTC友顺TL072G运算放大器的全面分析
在电子电路设计中，运算放大器作为核心组件，其性能稳定性与供应链可靠性至关重要。UTC友顺推出的TL072G运算放大器，凭借其在性能、兼容性以及成本效益等方面的优势，成为了替代TL072IDR 的理想选择，能够较好地满足市场对于高性能运算放大器的需求。
TL072IDR与TL072G关键参数对比：
| 参数 | TL072IDR（TI 德州仪器） | TL072G（UTC 友顺） |
|---|---|---|
| 增益常数积 (GBP) | 3MHz | 4MHz（典型值） |
| 输入偏置电流 (Ib) | 65pA | 200pA |
| 输入失调电压 (Vos) | 3mV | 10mV |
| 共模抑制比 (CMRR) | 70dB | 80dB |
| 压摆率 (SR) | 13V/μs | 10V/μs |
| 工作电压范围 | ±9V~±15V | ±18V（双电源） |
| 封装 | SOIC-8 | SOP-8 |
由上表可以看出，TL072G 带宽更宽、抗共模噪声能力更强，支持更高电源电压，适合工业和高频场景；虽偏置电流略高，但高输入阻抗特性不变，适配多数传感器信号放大。
适用场景：发挥替代优势
1.工业控制与强噪声环境
TL072G 的 80dB 共模抑制比能有效抑制工业现场的电机、电磁干扰，直接适配 ±18V 高压系统（如伺服驱动、传感器调理），减少外围电路设计。
2.音频与消费电子
低噪声（15nV/√Hz）和低失真（0.01% THD）特性，适合音响、乐器放大等音频设备；紧凑的 SOP-8 封装节省 PCB 空间，适合便携式设备。
3.宽电压系统
支持 ±18V 输入，兼容车载、工业仪表等宽电压场景，无需额外降压模块，提升系统可靠性。
替换注意事项：
- 封装适配：TL072IDR 为 SOIC-8，TL072G 为 SOP-8，两者均为 8 引脚双运放，引脚功能完全一致，电路原理图可直接替换；但引脚间距不同，需确认 PCB 焊盘兼容性，部分旧电路板可能需调整焊盘或用通用布局。
- 直流精度：若原电路对失调电压敏感（如精密直流放大），需外接调零电路或通过软件校准补偿 TL072G 的 10mV 失调电压。
- 电源与负载：在±15V 电源下，TL072G 输出摆幅更大（±13.5V）；驱动低负载时确认输出电流裕量（典型 40mA）。
TL072G凭借带宽、抗干扰和电压适应性优势，在多数场景可直接替换 TL072IDR。设计时关注封装、直流精度及电源适配，即可发挥其性能优势，兼顾性价比与国产化需求。
南山电子是UTC友顺公司授权代理商，欢迎咨询选购友顺TL072G运算放大器，如需产品详情、选型指导或样品申请，请联系网站客服。
