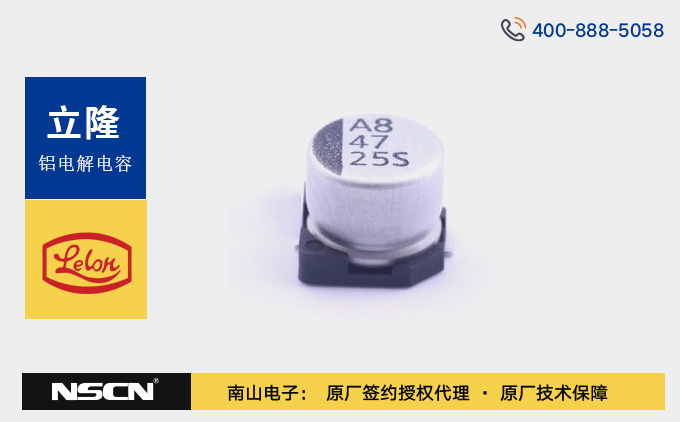

立隆 VES470M系列贴片铝电解电容选型资料/型号推荐/免费样品申请
VES470M系列属于立隆VES系列贴片型铝电解电容器,型号“VES470M”中,“470”代表额定静电容量47μF(微法拉),“M”表示容量容许误差±20%。该系列专为高密度PCB设计打造,尺寸覆盖4φ~6.3φ,高度仅4.5~5.3mm,是紧凑型电路布局的理想选择。其核心优势在于兼顾小型化与长寿命,支持105℃环境下1000小时稳定运行,满足严苛工况下的可靠性要求,同时通过RoHS与AEC-Q200认证,兼具环保属性与汽车电子级品质。

型号解析(以VES470M1CTR-0605为例)
- VES系列:产品系列名,代表贴片型铝电解电容器;
- 470:额定容量47μF(代码规则:前两位为有效数字,第三位为10的幂次,“470”即47×10⁰=47μF);
- M:容量误差±20%;
- 1C:额定电压16V(1C对应16V,1A=10V,0J=6.3V);
- TR:编带包装,适合自动化贴装;
- 0605:尺寸代码(06=φ6.3mm,05=L=5.3mm)。
应用场景:
-
消费电子:轻薄设备的优选方案
在智能手机、平板电脑、可穿戴设备中,VES470M系列凭借4.5mm的超薄高度与小体积,适配电池周边滤波、电源转换电路,助力设备轻量化设计,同时通过宽温特性应对高低温使用环境(如户外设备)。
-
汽车电子:严苛环境下的稳定保障
得益于AEC-Q200认证,该系列可应用于汽车仪表盘、ADAS(高级驾驶辅助系统)、车载充电器等模块。105℃长寿命与低阻抗特性,确保在发动机舱高温、振动环境下持续稳定工作,降低电路故障风险。
-
工业控制与电源设备
在工业PLC、变频器、开关电源中,VES470M系列支持高密度功率电路布局,其高纹波电流能力有效滤除高频噪声,提升系统抗干扰能力;同时,宽温工作范围适应工业现场复杂的温度变化。
型号推荐:
型号 | 耐压电压(V) | 电容值(µF) | 直径(mm) | 长度(mm) | 纹波电流(mA) | 工作温度(°C) | 特性 |
---|---|---|---|---|---|---|---|
VES470M0JTR-0504 | 6.3V | 47µF | 5mm | 4.5mm | 32mA | 105°C | Standard |
VES470M0JTR-0505 | 6.3V | 47µF | 5mm | 5.3mm | 36mA | 105°C | Standard |
VES470M1ATR-0604 | 10V | 47µF | 6.3mm | 4.5mm | 40mA | 105°C | Standard |
VES470M1ATR-0605 | 10V | 47µF | 6.3mm | 5.3mm | 43mA | 105°C | Standard |
VES470M1CTR-0604 | 16V | 47µF | 6.3mm | 4.5mm | 44mA | 105°C | Standard |
VES470M1CTR-0605 | 16V | 47µF | 6.3mm | 5.3mm | 47mA | 105°C | Standard |
VES470M1ETR-0604 | 25V | 47µF | 6.3mm | 4.5mm | 57mA | 105°C | Standard |
VES470M1ETR-0605 | 25V | 47µF | 6.3mm | 5.3mm | 60mA | 105°C | Standard |
南山电子是立隆电子(Lelon)授权代理商,欢迎咨询选购立隆VES470M系列贴片铝电解电容,如需更多产品信息与选型指南,请联系客服电话400 888 5058或者联系网站客服。
