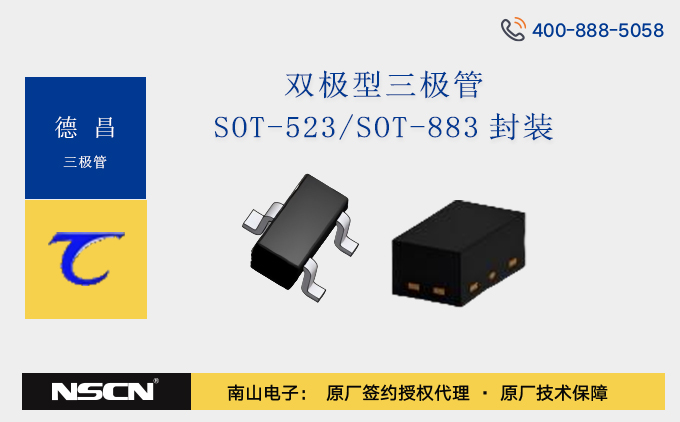

德昌双极型三极管SOT-523和SOT-883两种封装在大功率输出时的散热解决方案
在现代电子设备中，双极型三极管作为重要的半导体器件，广泛应用于功率放大、开关控制等场景。德昌双极型三极管的SOT-523和SOT-883封装在小型化和高性能方面表现出色，但在大功率输出时，散热问题成为关键考量因素。本文将探讨德昌双极型三极管SOT-523和SOT-883两种封装在大功率输出时的散热解决方案。
选用优质散热材料
散热材料的热导率直接决定散热效果。德昌双极型三极管可搭配铜或铝制散热器：铜热导率高，适合追求极致散热的场景；铝质轻价廉，适用于对重量和成本敏感的设备。三极管与散热器间需涂抹导热硅脂，其能填充缝隙减少接触热阻，某电子设备应用后热阻降低0.5℃/W，显著提升散热效率。
优化PCB布局设计

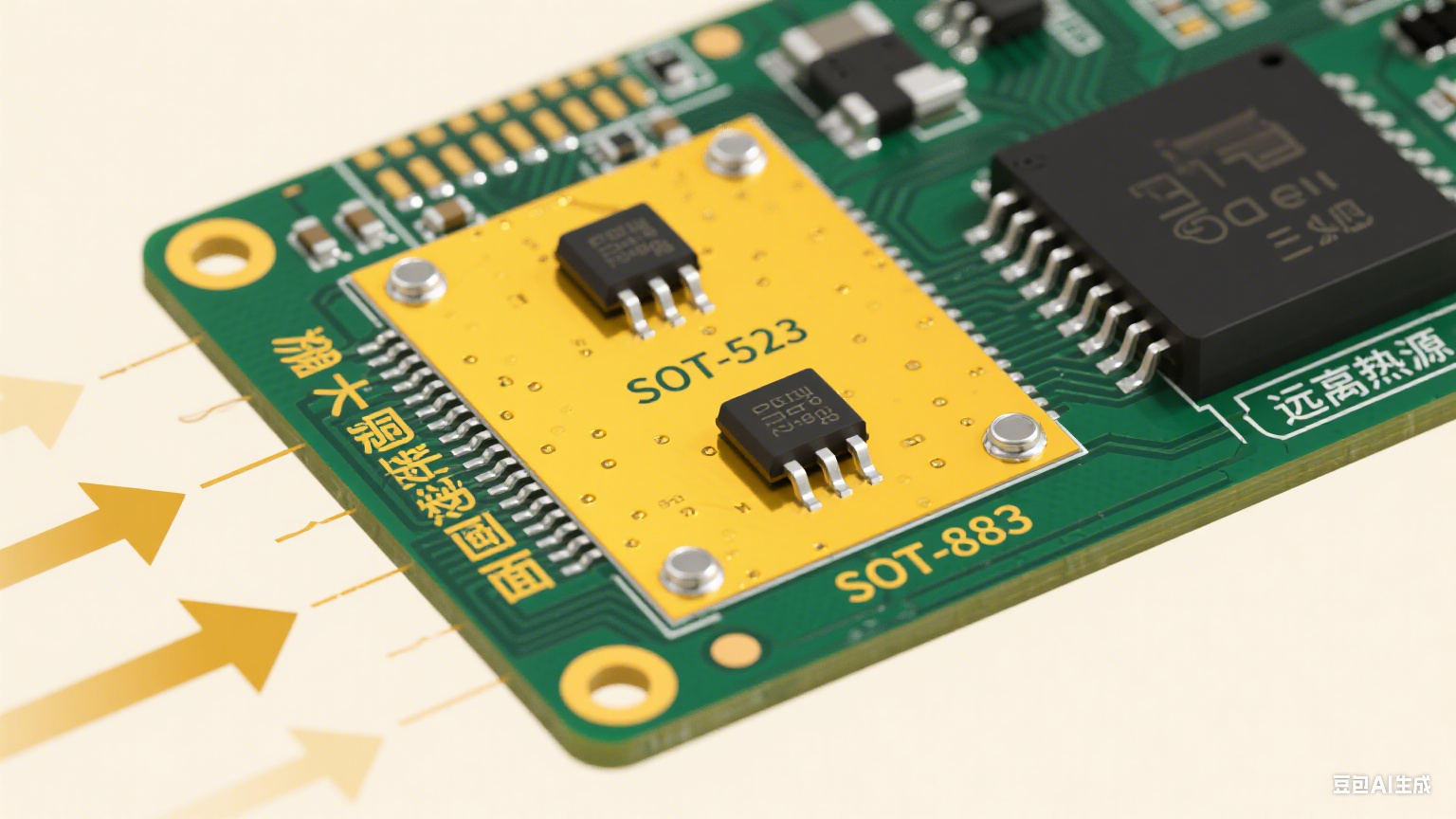

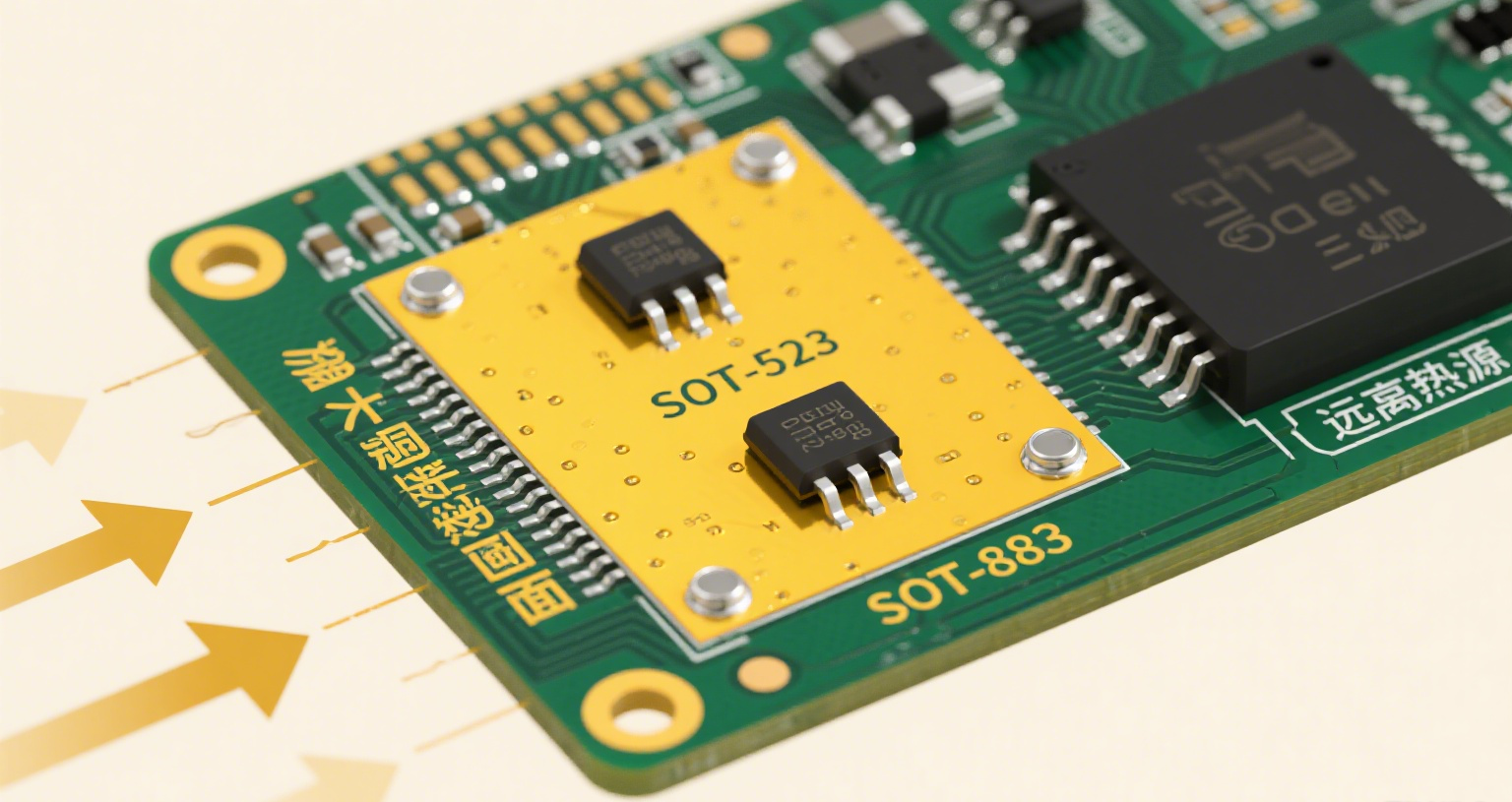

合理的PCB布局可有效改善散热。应将SOT-523和SOT-883封装的三极管置于通风良好区域，避免被其他元件遮挡；增大引脚与PCB的连接面积（如采用大面积铜箔），既能减少热量产生，又利于热量传导。例如某便携式通信设备采用SOT-523封装三极管，设计团队通过增大周边铜箔面积，配合其他措施，使三极管温度稳定在60℃以下。同时需让三极管远离其他发热元件，防止热量叠加。
采用强制散热手段
大功率场景下需借助强制散热。安装小型风扇形成风冷系统可加速散热，风扇参数需匹配三极管功率：某工业自动化设备用SOT-883驱动电机，选用50CFM风量、3mmH₂O静压的高静压风扇，正对三极管及散热器安装并搭配锥形导风罩，使温度稳定在70℃以内；汽车发动机控制单元的SOT-883三极管，采用-40℃至125℃工作温度的风扇矩阵，配合导流板实现多方向散热，温度控制在80℃左右。空间有限且散热要求高时，液冷系统是优选，但其成本和复杂度较高。
进行热仿真分析
产品设计阶段需用热仿真软件模拟散热情况，通过设置环境温度、功率输出、散热器尺寸等参数，预测三极管温度分布，提前发现散热隐患。依据仿真结果优化方案（如调整散热器形状、PCB布局），可避免产品成型后返工，节省时间与成本。
实时温度监测与控制
设备运行中需用温度传感器实时监测三极管温度，超阈值时自动采取调控措施。如工业自动化设备中，温度超65℃时风扇转速从2000r/min提至3500r/min，低于55℃时回落；便携式通信设备通过算法预判温度上升，提前提升风扇转速，大幅减少通信中断；汽车电子系统则通过CAN总线传输温度数据，70℃时调整发动机参数并将风扇转速提至4000r/min，有效预防三极管损坏。
型号参数
| 型号 | 极性 | 总功率（瓦特） | 集电极电流（安培） | 集电极基极反向击穿电压（伏特） | 集电极发射极反向击穿电压（伏特） | 最小电流增益（β） | 最大电流增益（β） | 在特定集电极发射极电压下的电流增益（β） | 在特定集电极电流下的电流增益（β） | 特征频率（兆赫兹） | 封装 |
| MMBT3906T | PNP | 0.2 | 0.2 | -0.2 | -40 | 100 | 300 | -1 | -0.01 | 250 | SOT-523 |
| MMBT3904T | NPN | 0.2 | 0.2 | 60 | 40 | 100 | 300 | 1 | 0.01 | 200 | SOT-523 |
| 2SC4617 | NPN | 0.15 | 0.1 | 50 | 50 | 120 | 560 | 6 | 0.001 | 230 | SOT-523 |
| 2SA1774 | PNP | 0.15 | -0.1 | -50 | -50 | 120 | 560 | -6 | -0.001 | 280 | SOT-523 |
| 2SC4617NS | NPN | 0.15 | 0.1 | 50 | 50 | 120 | 560 | 6 | 0.001 | 230 | SOT-883 |
| MMBT3904N | NPN | 0.2 | 0.2 | 60 | 40 | 100 | 300 | 1 | 0.01 | 200 | SOT-883 |
| MMBT3906N | PNP | 0.2 | -0.2 | -40 | -40 | 100 | 300 | -1 | -0.01 | 250 | SOT-883 |
综合运用上述方案，可解决德昌双极型三极管SOT-523和SOT-883大功率输出时的散热问题，保障其稳定高效运行，为电子设备可靠工作提供支撑。了解双极型三极管系列最新价格或采购信息，欢迎咨询德昌授权代理商南山电子：电话400-888-5058 或访问官网 www.nscn.com.cn。
