星海RS系列快恢复二极管在高频整流中的损耗优化与效率提升
在高频整流电路中，快恢复二极管（FRD）因其短反向恢复时间（trr）和低开关损耗，成为提升转换效率的关键元件。星海RS系列快恢复二极管凭借其快速恢复特性、低反向恢复电荷和低正向电压降，在高频整流应用中的损耗优化与效率提升能力出色。本文将深入探讨星海RS系列快恢复二极管的工作原理、损耗优化策略以及在高频整流中的实际应用，以展示其在提升效率方面的优势。
工作原理
快恢复二极管的核心特性在于其快速恢复时间，通常在几十纳秒到几微秒之间。当二极管从导通状态突然切换到反向电压时，内部存储的载流子不会立即清空，形成反向恢复电流。这一过程不仅导致额外的损耗，还可能引发电压尖峰和电磁干扰（EMI）。星海RS系列通过优化半导体结构，显著缩短了反向恢复时间，从而降低了这些损耗。
此外，星海RS系列快恢复二极管还具有低反向恢复电荷（Qrr）和低正向电压降（VF）的特点。低Qrr意味着在切换过程中，二极管能够迅速降低反向电荷，减少开关损耗。低VF则有助于减少能量损耗和热耗散，提高整体效率。
损耗优化与效率提升
优化反向恢复特性
反向恢复特性直接影响高频整流中的损耗。星海RS系列快恢复二极管通过以下方式优化反向恢复特性：
降低P+浓度和结深：降低正面P+浓度和结深，可以使P+N-结处的过剩载流子浓度显著降低，从而减少反向恢复电流。
局域寿命控制：在P+区进行局域寿命控制，减小少数载流子的寿命，从而降低空穴电流的比例。
加入缓冲层：通过加入缓冲层，可以减少二极管的寄生振荡，提高电源的稳定性。
降低开关损耗
开关损耗是高频整流中的主要损耗之一。星海RS系列快恢复二极管通过以下方式降低开关损耗：
选择合适的二极管：根据电路的工作电压、电流和开关频率选择合适的快恢复二极管。例如，对于高频应用（>100kHz），trr应低于100ns。
优化驱动电路：调整功率MOSFET的开关速度，使二极管的恢复电流与MOSFET的开关动作匹配，减少电流尖峰。
并联续流电容：并联续流电容可以减少二极管的寄生振荡，提高电源的稳定性。
提高系统效率
星海RS系列快恢复二极管在高频整流中的应用，能够显著提高系统效率。例如，在开关电源中，使用快恢复二极管可以提高转换效率，减少热损失，从而减小散热器的尺寸，实现设备的小型化和轻量化。

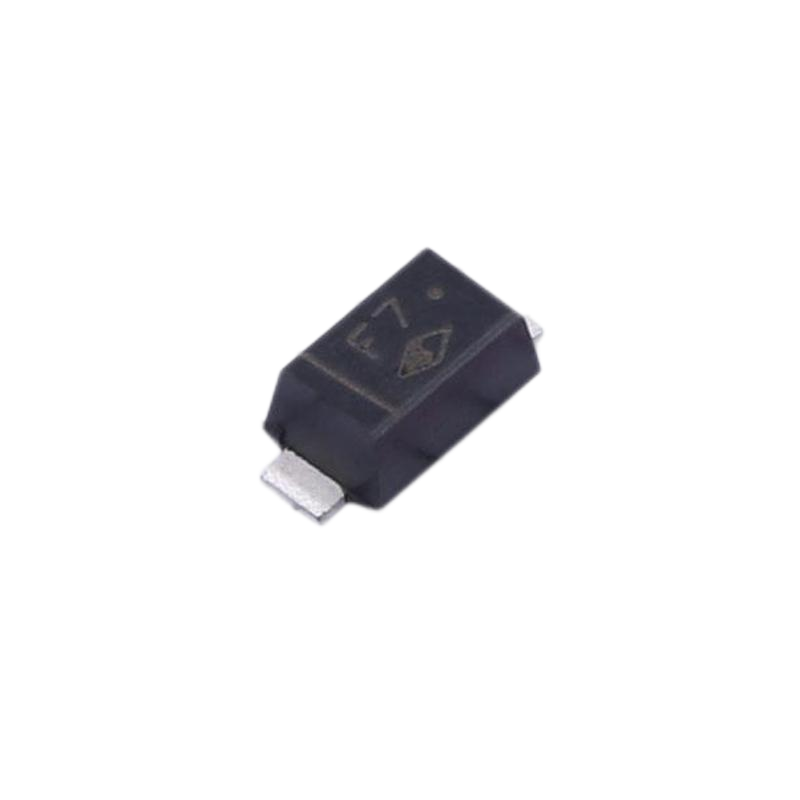

型号介绍
| RS07A | RS07B | RS07D | RS07G | RS07J | RS07K |
| RS07M | RS1A | RS1B | RS1D | RS1G | RS1J |
| RS1K | RS1M | RS1AAF | RS1BAF | RS1DAF | RS1GAF |
| RS1JAF | RS1KAF | RS1MAF | RS1AAS | RS1BAS | RS1DAS |
| RS1GAS | RS1JAS | RS1KAS | RS1MAS | RS1ASL | RS1BSL |
| RS1DSL | RS1GSL | RS1JSL | RS1KSL | RS1MSL | RS2A |
| RS2B | RS2D | RS2G | RS2J | RS2K | RS2M |
实际应用案例
开关电源
在高频开关电源中，星海RS系列快恢复二极管被广泛应用于二次侧整流。作为二次侧整流，显著降低了开关损耗，比普通整流二极管提高转换效率3%~5%。
功率因数校正（PFC）
在PFC电路中，星海RS系列快恢复二极管能够优化高频二极管损耗，提高PFC效率。例如，采用HFA08TB60（8A/600V，trr≈25ns），PFC效率提升2%以上。
电机控制
在电机驱动电路中，星海RS系列快恢复二极管用于消除电机切换时产生的反向电动势（EMF），防止对驱动电路的损害。例如，BA159的高反向耐压能力使其在高电压电机驱动中具有优势。
星海RS系列快恢复二极管在开关电源、功率因数校正和电机控制等领域展现了显著的优势。未来，随着高频整流技术的不断发展，星海RS系列快恢复二极管将继续为电子设备的高效能和高可靠性提供有力支持。
