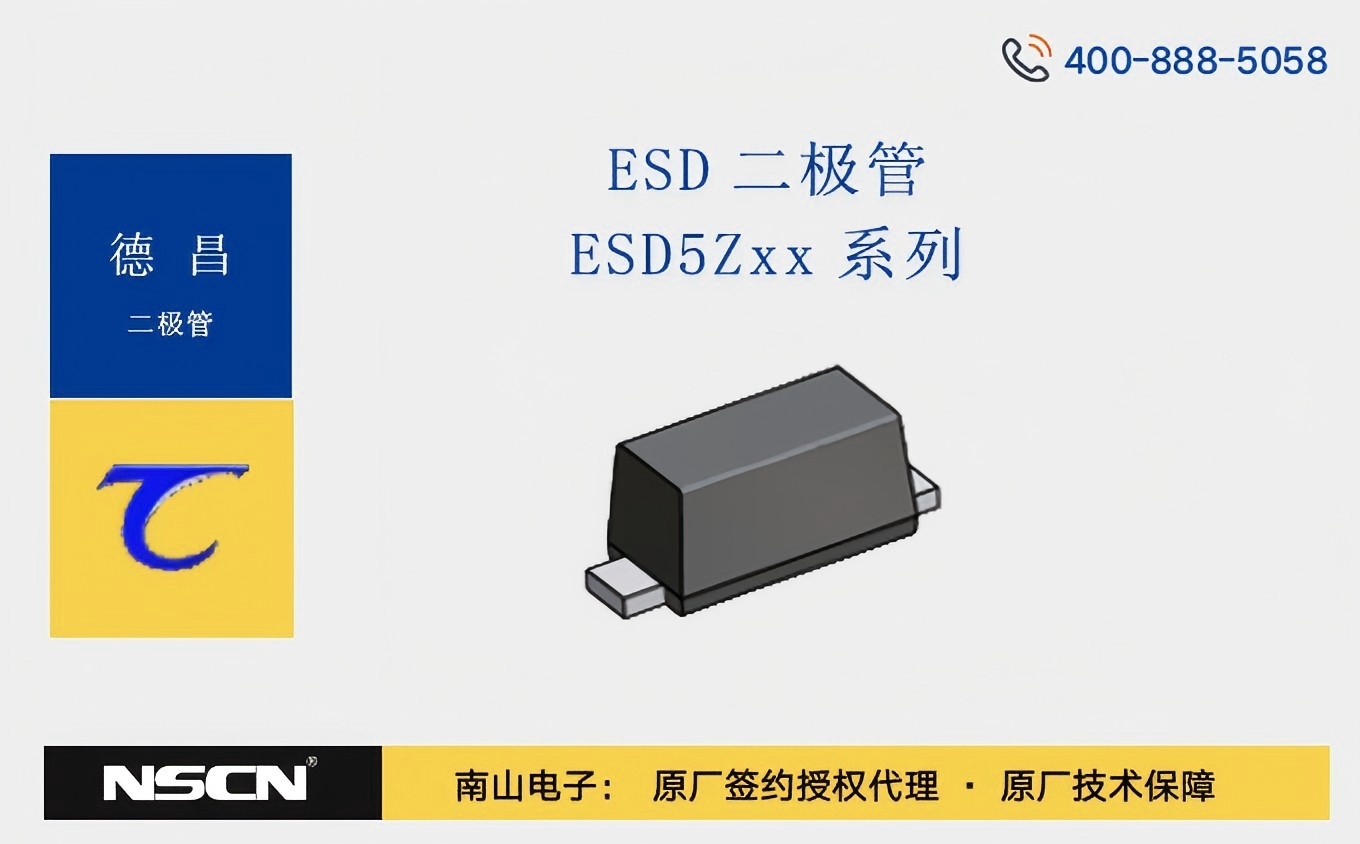

德昌ESD5Zxx系列：医疗高精度仪器的可靠“防护盾”
在医疗设备领域，高精度仪器是现代医疗诊断和治疗的核心工具。从心电图（ECG）设备到精密的医疗传感器，这些仪器的性能和可靠性直接关系到患者的健康和安全。然而，静电放电（ESD）是这些高精度仪器面临的潜在威胁之一。德昌ESD5Zxx系列：医疗高精度仪器的可靠“防护盾”，确保设备在各种环境下的稳定运行。
ESD对医疗高精度仪器的潜在威胁
静电放电（ESD）是一种常见的自然现象，但在医疗设备领域，它可能会对高精度仪器造成严重的损害。ESD的电压可以高达数千伏，这种高电压可能会穿透仪器的绝缘层，导致内部电路短路或损坏。因此，ESD保护对于医疗高精度仪器至关重要。
德昌ESD二极管ESD5Zxx系列的特点
低钳位电压
ESD5Zxx系列在ESD事件发生时能够迅速将电压钳制在安全范围内，确保仪器内部电路免受高电压冲击。低钳位电压意味着更小的电压波动，从而保护仪器的敏感元件不受损坏。
快速响应
ESD5Zxx系列的响应时间极短，能够在纳秒级时间内检测到ESD事件并迅速做出反应。这种快速响应能力确保了仪器在面对突发的静电放电时能够及时得到保护，避免因延迟而导致的损坏。
低漏电流
低漏电流是ESD5Zxx系列的另一个显著特点。在正常工作状态下，漏电流极小，几乎不会对仪器的性能产生任何影响。这对于需要高精度测量的医疗仪器来说至关重要，因为任何额外的电流都可能干扰测量结果。
小封装尺寸
ESD5Zxx系列采用了小封装设计，能够轻松集成到各种医疗高精度仪器中。无论是小型便携式设备还是大型医疗仪器，ESD5Zxx系列都能完美适配，不占用过多空间，同时提供可靠的保护。
型号参数
| 型号 | 总功耗（瓦特） | 最大电容（皮法拉） | 反向击穿电压（伏特） | 最大反向工作电压（伏特） | 最大反向漏电流（微安） | 最大反向脉冲电流（安培） | 最大脉冲功率（瓦特） | 封装 |
| ESD525W0C | 0.15 | Typ. 15 | 5.6~7.8 | 5 | 1 | 4 | 48 | SOD-523 |
| ESD5Z12V | 0.15 | Typ. 55 | >13.5 | 12 | 1 | 5 | 95 | SOD-523 |
| ESD5Z3V3 | 0.15 | Typ. 80 | >5.0 | 3.3 | 1 | 11.2 | 158 | SOD-523 |
| ESD5Z5V0 | 0.15 | Typ. 80 | >6.2 | 5 | 1 | 9.4 | 174 | SOD-523 |
| ESD5Z7V0 | 0.15 | Typ. 65 | >7.5 | 7 | 1 | 8.8 | 200 | SOD-523 |
| ESD5Z36V | 0.15 | Typ. 20 | >40 | 36 | 1 | 5 | 120 | SOD-523 |
在医疗高精度仪器中的应用
心电图（ECG）设备
心电图设备用于监测心脏的电活动，其信号采集精度要求极高。ESD5Zxx系列可以安装在ECG设备的电极接口处，保护电极与设备之间的连接免受ESD干扰。在临床环境中，医护人员和患者可能会携带静电，ESD5Zxx系列能够有效防止静电对ECG信号采集的干扰，确保诊断结果的准确性。
医疗传感器
医疗传感器广泛应用于各种监测设备中，如体温传感器、血氧传感器等。这些传感器通常具有高灵敏度，容易受到ESD的损坏。ESD5Zxx系列可以安装在传感器的信号输出端，保护传感器免受静电冲击。
医疗设备的通信接口
现代医疗设备通常配备有多种通信接口，如USB、RS-232等，用于数据传输和设备互联。这些接口在使用过程中容易受到ESD的干扰，导致数据传输错误或设备通信中断。ESD5Zxx系列可以安装在这些通信接口处，确保医疗设备之间的数据传输稳定可靠。
优势
提升设备可靠性
通过有效防止ESD对医疗高精度仪器的损害，ESD5Zxx系列能够显著提升设备的可靠性。减少因ESD导致的设备故障，降低维修成本，延长设备使用寿命。
确保测量精度
低漏电流和低钳位电压特性确保了ESD5Zxx系列在保护设备的同时，不会对仪器的测量精度产生任何负面影响。这对于需要高精度测量的医疗仪器来说至关重要，能够确保诊断和治疗的准确性。
适应多种应用场景
ESD5Zxx系列的小封装尺寸和灵活的安装方式使其能够适应各种医疗设备的设计需求。无论是便携式设备还是大型医疗仪器，ESD5Zxx系列都能提供可靠的ESD保护，满足不同应用场景的需求。
在医疗设备领域，高精度仪器的稳定性和可靠性直接关系到患者的健康和安全。德昌ESD二极管ESD5Zxx系列凭借多种优质特点，有效防止ESD对设备的损害，确保医疗设备在各种环境下的稳定运行。
