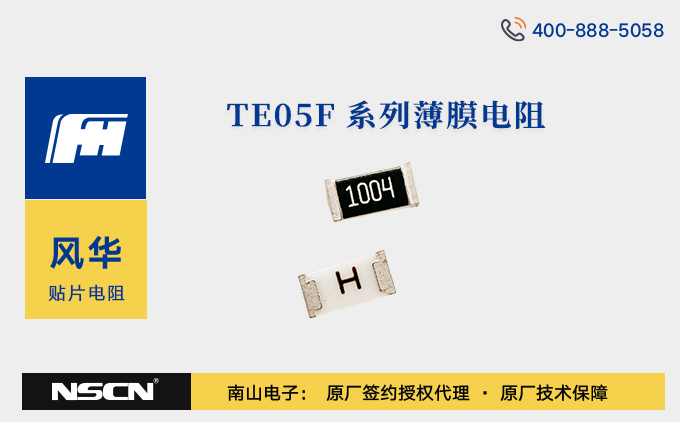

风华高精度薄膜电阻TE05F系列：精密电子设计的核心保障
在电子元器件领域，薄膜电阻以其高精度、低温度系数（TCR）和高可靠性成为精密电子设备的核心组件。风华高科作为行业领先的电子元件制造商，其生产制造的薄膜片式固定电阻器凭借优异性能广泛应用于医疗仪器、测试测量设备、通讯设备等高端领域。TE05F系列是风华薄膜电阻中的重要分支，凭借±0.1%的容差和±15ppm/℃的超低TCR，成为兼顾精度与稳定性的理想选择。
核心规格参数：
- 电气性能
- 额定功率：1/8W。
- 电阻值范围：覆盖 1Ω~1MΩ。
- 精度等级：±0.05%、±0.1%、±0.25%、±0.5%、±1%。
- 温度系数（TCR）：15ppm/℃。
- 极限电压：100V，最大过负荷电压 200V。
- 机械与环境参数
- 封装尺寸：0805（L=2.00±0.10mm，W=1.25±0.15mm，t=0.50±0.10mm）。
- 包装规格：通常为编带包装，每卷数量为 10000 pcs。
- 工作温度范围：-55℃~155℃。
型号编码解析：
TE05F 系列型号采用标准化编码规则，通过字符组合直观反映产品参数，以型号 “TE05F4122BT” 为例解析如下：
- T：产品代号，代表薄膜片式固定电阻；
- E：额定功率代号，对应 1/8W；
- 05：封装尺寸代号，对应 0805 规格；
- F：温度系数（TCR）代号，代表 ±15ppm/℃；
- 4122：电阻值代号，四位数表示法，前三位为有效数字，第四位为 10 的次方数，即 412×10²=41.2KΩ；
- B：误差精度代号，代表 ±0.1%；
- T：包装方式代号，代表编带包装（Tape & Reel）。
典型应用领域：
- 医疗仪器：如心电图机、血液分析仪等，需稳定电阻值保障检测数据准确性；
- 测试测量设备：示波器、万用表等仪器的信号调理电路，依赖低误差电阻确保测量精度；
- 通讯设备：基站射频模块、光模块等，需抵抗温度变化对信号传输的影响；
- 工业控制器：自动化生产线的传感器信号处理单元，保障控制指令的精准执行。
南山电子（NSCN）是风华全系列被动元器件授权代理商（战略A级经销商），欢迎咨询选购风华高科TE05F系列薄膜电阻。如需更多产品信息与选型指南，请致电客服电话400 888 5058或者联系网站在线客服。
