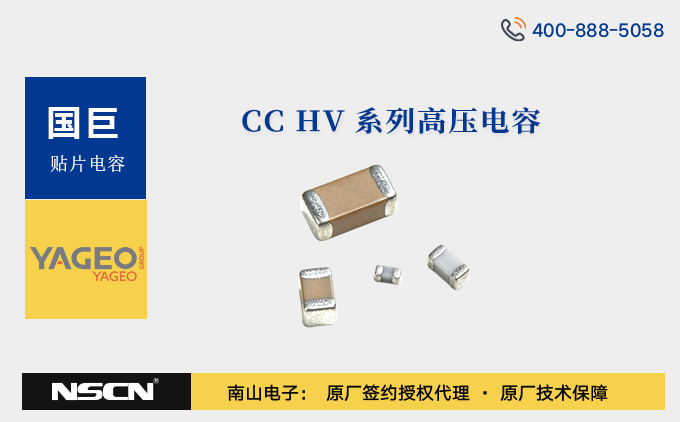

国巨高压电容CC0805BRNPO，CC0805CRNPO，CC0805DRNPO，CC0805GRNPO系列解析
国巨（YAGEO）作为全球被动元件领导厂商，其CC HV高压电容系列以高可靠性和稳定性著称，广泛应用于工业控制、汽车电子、通信设备等领域。今天南山电子给大家介绍一下其中的CC0805BRNPO、CC0805CRNPO、CC0805DRNPO、CC0805GRNPO系列高压电容，采用标准的0805封装（2.0×1.25mm），NP0（C0G）超稳定介质，额定电压500V/630V DC，是高频、高压场景的理想选择。
型号命名规则：
国巨高压电容命名规则清晰，以CC0805CRNPOBBN1R0为例：
- CC：表示多层陶瓷电容（MLCC）；
- 0805：尺寸为2.0mm×1.25mm（英制 0805）；
- C：温度系数为± 0.25 pF（B = ± 0.1pF，C = ± 0.25 pF，D = ± 0.5 pF，G = ± 2%等）；
- R：介质材料为 NPO（C0G），具有±30ppm/℃的超宽温度稳定性；
- NPO：NPO介质；
- B：额定电压代码，对应500V（B = 500V，Z = 630V）；
- B：标准型代码；
- N：NP0
- 1R0：容值代码，6R0 表示1.0pF。
技术特点：
- NPO介质：具有优异的温度稳定性，温度系数为±30ppm/°C，工作温度范围在-55°C至+125°C之间。
- 高耐压性能 ：CC0805 系列高压电容额定电压高达 500Vdc 至 630Vdc，能够承受较高的直流电压，适用于各种高压电路，如电源电路、高压滤波电路等。在额定电压下，电容可稳定工作，不会出现击穿或性能下降的现象。
- 高精度容差：各系列精度分别为：CC0805BRNPO系列：± 0.1pF；CC0805CRNPO 系列：±0.25pF；CC0805DRNPO系列：±0.5pF；CC0805GRNPO系列：±2%。
应用场景：
- 电源电路：在电脑、游戏主机等设备的电源电路中，用于滤波和能量存储，有效抑制电源电压波动，提供稳定的电源输出，确保设备的正常运行。
- 通讯设备：如ADSL、调制解调器等通信设备中的信号处理电路，可滤除高频干扰信号，提高信号的质量和传输稳定性。
- 显示面板：在LCD面板的驱动电路中，起到耦合和滤波的作用，保证显示画面的质量和稳定性。
| 国巨高压电容系列型号推荐 | |||
|---|---|---|---|
| CC0805GRNP0ZBN470 | CC0805GRNP0BBN471 | CC0805GRNP0BBN101 | CC0805CRNP0BBN1R0 |
| CC0805GRNP0ZBN121 | CC0805GRNP0BBN221 | CC0805DRNP0BBN6R8 | CC0805BRNP0BBNR47 |
| CC0805GRNP0BBN820 | CC0805GRNP0BBN180 | CC0805DRNP0BBN5R0 | CC0805BRNP0BBN6R8 |
| CC0805GRNP0BBN680 | CC0805GRNP0BBN151 | CC0805CRNP0BBN4R7 | CC0805BRNP0BBN4R0 |
| CC0805GRNP0BBN560 | CC0805GRNP0BBN121 | CC0805CRNP0BBN2R2 | CC0805BRNP0BBN1R9 |
南山电子为国巨电阻授权代理商，欢迎咨询选购国巨高压电容系列，如需进一步了解具体型号库存或定制方案，请联系南山半导体官方网站在线客服。
