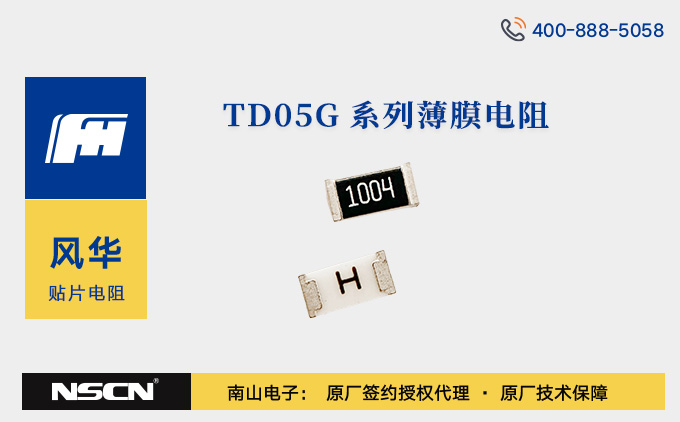

风华高科0805封装高精度低温漂TD05G系列薄膜电阻选型资料
风华高科作为电子元件领域的知名企业，其T系列薄膜电阻以低温度系数（TCR）、高精度、高可靠性等特性广泛应用于各类精密电子设备。TD05G系列薄膜电阻作为T系列的子系列，以0805封装为基础，融合了1/10W额定功率、±25ppm/℃的超低温漂系数、±0.1%~±1%的高精度等核心特性，兼顾了小型化、稳定性与适应性，是医疗仪器、测试测量设备、通讯设备等领域的理想选择。
型号构成解析：TD05G系列薄膜电阻
TD05G系列薄膜电阻的型号命名遵循风华T系列统一规则，每一组字符均对应特定参数，便于快速识别产品特性：
- “T”：产品代号，代表薄膜片式固定电阻 T 系列，明确产品所属品类；
- “D”：额定功率代号，对应 1/10W 额定功率，满足中低功率场景需求；
- “05”：封装尺寸代号，对应 0805 标准封装（长 2.00±0.10mm、宽 1.25±0.15mm、厚 0.50±0.10mm），兼顾小型化与散热性能；
- “G”：温度系数（TCR）代号，对应 ±25ppm/℃；
- 后续字符：如 “8R20”“5101” 等为电阻值代号，其中 “R” 代表小数点（如 8R20 表示 8.2Ω），四位数代码遵循 “前三位有效数字 + 第四位倍率” 规则（如 5101 表示 5.10×10¹=51Ω）；“F” 为误差精度代号（±1%），“T” 为包装代号（编带包装）。
基础电气参数：
- 额定功率：遵循0805封装的额定功率标准，额定功率为1/10W（70℃环境温度下），当环境温度超过 70℃时，需按负荷下降曲线降低额定负荷，确保稳定工作；
- 误差精度：有±0.1%、±0.25%、±0.5%、±1%等精度等级；代理商南山电子现货主要涵盖±0.1%与±1%两种精度等级。
- 温度系数（TCR）：±25ppm/℃，在 - 55℃~155℃的宽工作温度范围内，电阻值随温度变化极小，保障电路稳定性；
- 阻值范围：覆盖从1Ω到1MΩ的广泛区间，可适配不同电路的分压、限流等需求。
- 电压参数：100V元件极限电压与300V最大过负荷电压，可应对短时功率波动，保障电路安全。
| 型号 | 规格描述 | 型号 | 规格描述 |
|---|---|---|---|
| TD05G8R20FT | 0805-1%-25PPM-8.2R | TD05G3000FT | 0805-1%-25PPM-300R |
| TD05G5101FT | 0805-1%-25PPM-5.1K | TD05G2002FT | 0805-1%-25PPM-20K |
| TD05G2003FT | 0805-1%-25PPM-200K | TD05G1910FT | 0805-1%-25PPM-191R |
| TD05G5100FT | 0805-1%-25PPM-510R | TD05G1003FT | 0805-1%-25PPM-100K |
| TD05G2001FT | 0805-1%-25PPM-2K | TD05G1001FT | 0805-1%-25PPM-1K |
| TD05G2R00FT | 0805-1%-25PPM-2R | TD05G75R0FT | 0805-1%-25PPM-75R |
| TD05G5R10FT | 0805-1%-25PPM-5.1R | TD05G4703FT | 0805-1%-25PPM-470K |
| TD05G2402FT | 0805-1%-25PPM-24K | TD05G2001BT | 0805-0.1%-25PPM-2K |
| TD05G2102FT | 0805-1%-25PPM-21K | TD05G1822FT | 0805-1%-25PPM-18.2K |
| TD05G2492FT | 0805-1%-25PPM-24.9K | TD05G69R8FT | 0805-1%-25PPM-69.8R |
| TD05G4301FT | 0805-1%-25PPM-4.3K | TD05G3002FT | 0805-1%-25PPM-30K |
| TD05G30R0FT | 0805-1%-25PPM-30R | TD05G2372FT | 0805-1%-25PPM-23.7K |
| TD05G6R80FT | 0805-1%-25PPM-6.8R | TD05G1822BT | 0805-0.1%-25PPM-18.2K |
| TD05G1180FT | 0805-1%-25PPM-118R | TD05G1501BT | 0805-0.1%-25PPM-1.5K |
| TD05G6040FT | 0805-1%-25PPM-604R | TD05G1402FT | 0805-1%-25PPM-14K |
应用场景：
- 医疗仪器：如监护仪、超声设备等，需稳定的电阻值保障信号采集与处理的准确性；
- 测试测量设备：如示波器、万用表等，高精度特性确保测量数据的可信度；
- 通讯设备：包括基站、路由器等，宽温度范围适应室外或密闭环境的温度波动；
- 自动设备控制器：如工业机器人、自动化生产线控制器，抗冲击与稳定性可保障设备连续运行。
南山电子（NSCN）是风华全系列被动元器件授权代理商（战略A级经销商），欢迎咨询选购风华高科TD05G系列薄膜电阻。如需更多产品信息与选型指南，请联系客服电话400 888 5058或者联系网站客服。
