君耀1.5KE-AT系列——车规级1500W瞬态电压抑制器
君耀1.5KE-AT系列——车规级1500W瞬态电压抑制器,是君耀电子(Brightking)在经典工业级1.5KE平台基础上,依据AEC-Q101车规要求升级而来的高可靠性TVS系列,专为汽车电子及严苛工业场景提供1500W(10/1000µs)浪涌抑制能力。
主要特性
峰值脉冲功率:1500W(10/1000µs波形)
反向截止电压V<sub>RWM</sub>:5.8V–467V,共60余种档位可选
双向/单向结构:后缀CA为双向,A为单向
低钳位电压、皮秒级响应

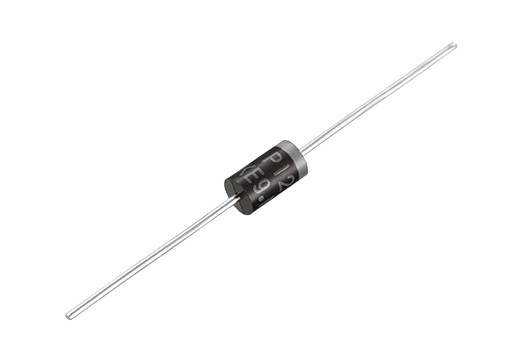

DO-201(DO-15)轴向插件封装,适配波峰焊及手工补焊
工作温度:-55°C~+150°C,满足Grade0车规温度范围
符合AEC-Q101认证,无卤素、符合RoHS/REACH环保要求。
如何选择合适的1.5KE-AT型号?
选择合适的君耀1.5KE-AT系列TVS管,只需记住三步:算电压、算电流、看认证。
1.算电压:确定反向截止电压VRWM
-公式:VRWM≥V工作-MAX×1.1
例:12V车载母线→选1.5KE15A-AT(VRWM=15V)
例:24V系统→选1.5KE33A-AT(VRWM=33V)
2.算电流:验证峰值脉冲电流IPP
-查规格书,确认10/1000µs波形下IPP是否满足:IPP-实际≤IPP-规格×0.8(留20%余量)
例:实测浪涌25A→1.5KE33A-AT的IPP=28.1A,符合要求。
3.看认证:确认车规与环境
-型号带“-AT”表示已通过AEC-Q101,Grade0(-55°C~+150°C)
-需PPAP文件时,下单时备注“AEC-Q101&PPAPLevel3”。
先按“工作电压×1.1”锁定V<sub>RWM</sub>,再按浪涌电流留出20%余量,最后确认带“-AT”的车规认证,就能在最短时间内锁定最合适的1.5KE-AT型号。
典型应用
12V/24V/48V车载电源母线浪涌抑制
车载ECU、BMS、OBC、DC-DC、电机控制器接口保护
充电桩、换电站、工业驱动器CAN/RS-485/以太网端口
替代工业级1.5KE,提升系统在高低温、长寿命及高湿度环境下的可靠性。
君耀TVS型号推荐 |
---|
1.5KE100A-AT | 1.5KE91CA-AT | 1.5KE82CA-AT | 1.5KE12CA-AT |
1.5KE62A-AT | 1.5KE11A-AT | 1.5KE350CA-AT | 1.5KE30CA-AT |
1.5KE11CA-AT | 1.5KE180CA-AT | 1.5KE160CA-AT | 1.5KE510CA-AT |
1.5KE530A-AT | 1.5KE180A-AT | 1.5KE18A-AT | 1.5KE47CA-AT |
1.5KE250CA-AT | 1.5KE18CA-AT | 1.5KE36CA-AT | 1.5KE250A-AT |
1.5KE43CA-AT | 1.5KE8.2A-AT | 1.5KE120CA-AT | 1.5KE6.8CA-AT |
1.5KE6.8A-AT | 1.5KE56A-AT | 1.5KE43A-AT | 1.5KE400A-AT |
1.5KE170CA-AT | 1.5KE540A-AT |
选型与焊接要点
1.选电压:VRWM≥电路最大工作电压×1.1倍;
2.选功率:确认最大浪涌电流IPP,留20%余量;
3.封装散热:DO-201引脚长度≥4mm,焊盘加铜箔散热;
4.车规追溯:订购时确认尾缀带“-AT”,并索要PPAP文档。
