风华(FH) 车规绕线贴片电感
名 称：风华(FH) 车规绕线贴片电感
品 牌：风华(FH)
简 述：
风华AHW系列车规绕线型陶瓷贴片电感是风华高科FHW系列通用型号绕线电感的汽车用版本。全部型号通过AEC-Q200标准认证，可以在汽车各类信息与影音娱乐系统及车身与舒适系统中可靠使用。目前量产100505(0402)、160808（0603)和201206（0805）三个小尺寸。南山电子为您快速提供风华CMC共模单感小批量样品，索取最新高频电感价格信息，请咨询南京南山半导体有限公司官网（www.nscn.com.cn）在线客服。微信/电话：18019690865。统一客服电话：400-888-5058
风华(FH)
授权经销商
风华新闻
更多风华解决方案
更多- 风华高科MFJ12KR系列合金电阻器：高性能电流检测解决方案
- 风华高科HA0630系列功率电感：高电流密度与可靠性的完美融合
- 风华高科TF06G系列薄膜电阻：高精度低 TCR 的工业级解决方案
- 风华高科AM03B系列车规MLCC：AEC-Q200 标准下的车载电容可靠性标杆
- 风华高科MFJ10HR系列合金电阻：高精度低阻场景的全能解决方案
最新上架
电感指标：
- 体积小：目前量产0402、0603和0805三个个英制规格
- 标称感量：1nH（AHW0402UC1N0KST）~2.2uH（AHW0805UC2R2JGT）
- 公差：±0.1nH（B）~±10%(K档)，绝大部分型号为±5%（J档）
- 自谐振频率：50MHz(AHW0805UC2R2JGT 2.2uH） ~ 10GHz(AHW0402UC1N0KST 1nH等）
- 直流电阻：0.03Ω(AHW0805UC2N2KST) ~ 7Ω （AHW0603UCR47JST 470nH）；
- Q值：8@250MHz（AHW0402UC1N2KST 1.2nH） ~55@500MHz(AHW0805UC082JGT 82nH)
- 工作温度范围：-40℃～+125℃；
- 抗弯强度：2mm;
命名方法:
型号示例：AHW 0603 UC 068 J S T
1、AHW：系列名为车规绕线型片式电感器；
2、0603：英制尺寸为0603，对应公制尺寸为1.6mm×0.8mm。AHW车规绕线电感另外提供0402和0805两个尺寸。
3、UC:材料代号，UC表示陶瓷体磁芯。该系列没有铁氧体磁芯产品。
4、068：标称感量代号（采用三位数表示法）068表示电感量为68nH。1N0=1.0nH、010=10nH、R10=100nH、1R0=1.0µH、100=10µH
5、J：精度代号，J表示精度为±5%。
6、S：电极表面镀层材料代号，G---金端头 Gold；S---锡端头。
7、T：包装代号，T表示编带包装。另外一种是散装，极少用到。
最小包装量：
0402：5k pcs;0603:4k pcs;0805:3k pcs

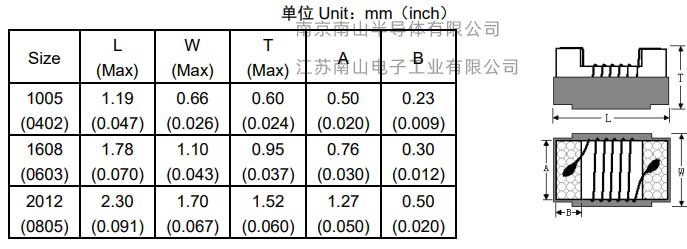

外形与尺寸
