君耀电子(BK) 玻璃气体放电管(SPG)

名　称：君耀电子(BK) 玻璃气体放电管(SPG)

品　牌：君耀电子(BK)

分　类：保护元件 > 玻璃气体放电管(SPG)

简　述：

SPG(强效放电管)具有较低的结电容(< 2pF)，可以满足电信应用的质量要求。SPG比GDT具有更快的响应速度(GDT≤100nS, SPG≤1nS)。根据不同的应用需求，YAGEO提供SMD封装和DIP封装类型的SPG产品。

查看所有型号

君耀电子(BK)

授权经销商

君耀电子解决方案

商品介绍

国巨君耀强效应放电管是一种玻璃气体放电管（SPG）,玻封气体放电管。与抗浪涌晶闸管和陶瓷气体放电管一样，SPG(强效放电管)也是一种过压保护元器件。具有较低的结电容(小于2pF)，可以满足电信应用的质量要求。SPG比GDT具有更快的响应速度(GDT≤100nS,SPG≤1nS)。根据不同的应用需求，YAGEO提供SMD封装和DIP封装类型的SPG产品。

国巨/君耀强效放电管特点：

电容低：大多数产品电容在2pF以内;
体积小：YAGEO目前最小可做到直径1.4mm，长3mm的尺寸；
通流量可选范围大：在8/20μs波形下通流量为300A、500A、1000A、2000A，3000A等;
绝缘阻抗高：一般在100MQ以上，不易老化，可靠性高;
直流击穿电压范围为140V~5000V；
封装多样：有贴片器件及插件器件，满足不同的应用需求。防潮性好：均满足一级防潮要求（sMSL level 1）

工作原理：

SPG(SparkGapProtectors),玻璃气体放电管，也称强效气体放电管。这种使用玻璃封装特殊气体的玻封放电管（SPG）是靠电极之间的距离获得放电微隙，管内充有性气体，用玻璃管和杜镁丝线玻封而成。当SPG两端电压增高时，附近气体被电离，微隙处开始出现放电现象。随着两极压降逐渐增大，放电电流也随之增大，其电离区随之扩大，此时放电电流经气体电离区流向另一极，当电流继续增加到一定程度时，管内出现从辉光放电向弧光放电转换，产品由高阻状态进入低阻状态，SPG两端的电压也随之减小，从而对后面的电路起到保护作用在异常电压消失后，产品又恢复到高阻状态。

主要参数

直流击穿电压(DC Spark-over Voltage）:测量电压应以不大于100V/s的上升速率施加;
脉冲击穿电压(Maximum Impulse Spark-over Voltage）:1000V/us的电压上升速率施加电压;
标称放电电流（Nominal Impulse Discharge Current）:一般施加8/20us脉冲电流，10次，间隔1min；
工频耐受电流(Alternating Discharge Current):施加50Hz，1s;
耐冲击电流寿命(Impulse Life):一般施加10/1000μs的脉冲电流若干次;
最小绝缘电阻（Minimum Insulation Resistance）:施加一定的直流电压测量;MaximumCapacitance:最大结电容;

国巨/君耀玻璃气体放电管选型资料下载
产品图片	系列	浪涌电流	静电电容	相应时间	安规认证	安装方式	选型手册
	BK1-M	3000A	<0.8pf	< 1 ns	UL497A、UL1414和UL497B	SMD

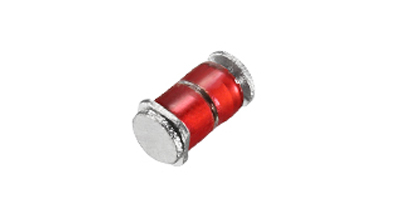

	BK1-M(S)	3000A
	BK2-M	1000A

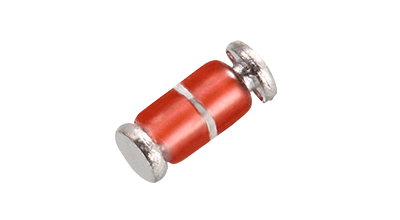

	BK3-M(H)	500A
	BK3-M	300A

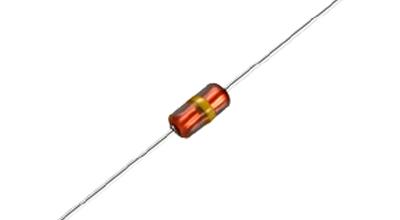

	BK1	3000A				DIP
	BK2	1000A

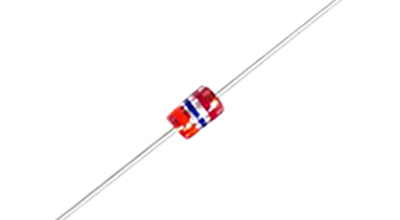

	BK1-H	1500A
	BK3	500A
