光电耦合器的特点和结构

    由于光电稠合器是以光为传输信号的媒介,因此它具有以下特点:
    ①光电隅合器实现了以光为媒介的传输,因而保证了输入端和输出端之间的绝缘电阻都很高,一般都大于Ix(10的十次方,耐压也高,具有优良的隔离性。
    ②具有传输单向性,信号只能从发光源单向传输到受光器件而不会反馈,传输信号不会影响输入端。
    ③发光源使用砷化嫁发光二极管,具有低阻抗的特点,可以抑制干扰」消除噪音。
    ④当使用不同类型的器件组成逻辑电路时,用光电隅合器可以很好地解决电路中不能共电源或阻抗不同的相互隔离问题。
    ⑤响应速度快,可用于高频电路。
    ⑥结构简单,体积小,寿命长,无触点。
    由于具有上述特点,光电耦合器广泛应用在电路隔离、电平转换、噪声抑制、无触点开关、固态继电器、过流保护、长线传输及数,模转换等方面。

光电耦合器的结构

    光电耦合器是将发光元件与受光器件组合封装在同一个密封体内的器件,发光元件、受光器件以及信号处理电路可集成在一块芯片上。工作时,将电信号加到输入 端,使发光元件发光,而受光器件在发光元件光辐射的作用下输出光电流,从而实现电一光一电两次转换,通过光进行了输入端和输出端之间的穗合。常见的光电糯 合器的电路结构及特性见表所示。

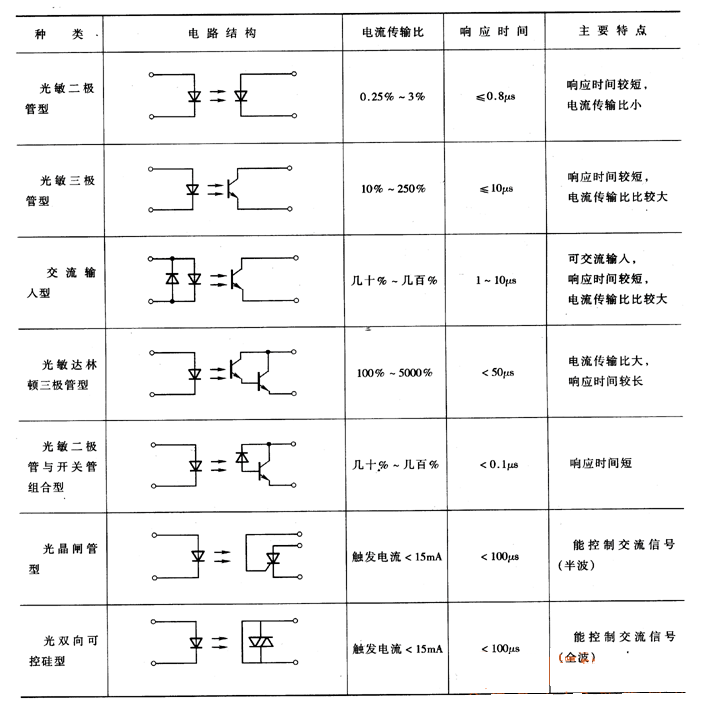

                                                                      表:常见光电耦合器的电路结构及特性
