贴片高频电感VHF201209H22NJT VHF160808H22NJT型号对比

VHF系列高频叠层电感又称贴片高频陶瓷芯电感，是叠层独石结构，具有高可靠性，高自谐振频率，较好的焊接性和耐旱性，常见的有VHF0402，VHF0603，VHF0805三种规格，今天我们就来对比下常见的0603的贴片高频电感VHF160808H22NJT和0805的VHF201209H22NJT两种规格。

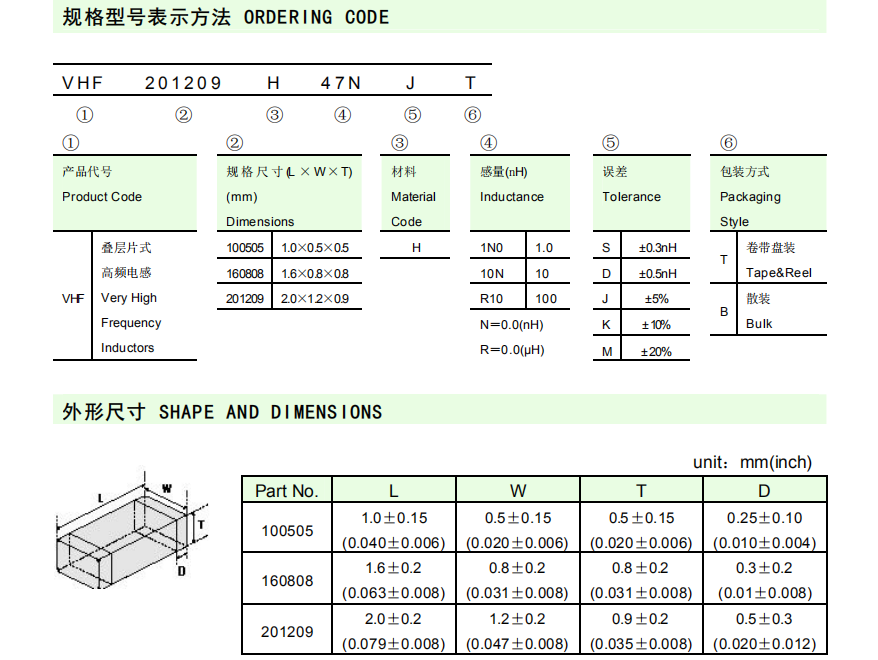

从规格书上可以看出，贴片高频电感VHF201209H22NJT和VHF160808H22NJT的感量均为22nh，精度差均为±5%，但是规格尺寸不一样，VHF160808H22NJT是1.6mmX0.8mm，而VHF201209H22NJT的尺寸为2.0mmX1.2mm，在选型时一定要注意尺寸大小规格。
再来看具体规格如下图：

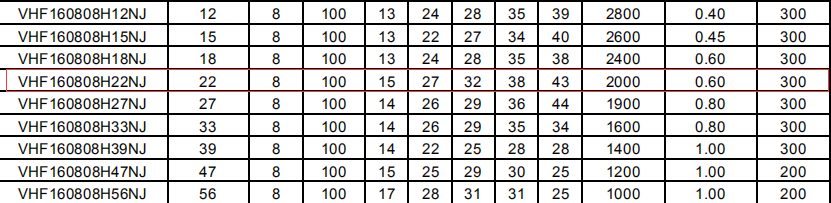

VHF160808H22NJT

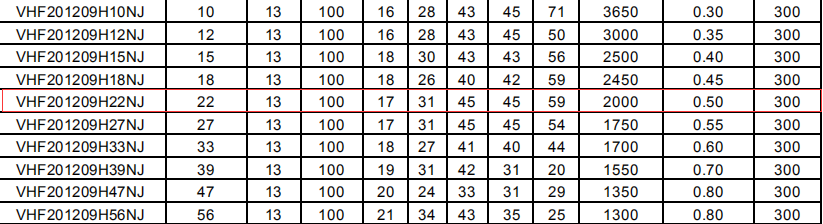

VHF201209H22NJT

对比后发现，在测试频率100MHz的情况下，两者饱和电流均为300mA，VHF160808H22NJT的自谐振频率Min2000MHz，直流电阻Max0.6Ω，VHF201209H22NJT的自谐振频率Min1700MHz，直流电阻Max0.5Ω，所以说如果自谐振频率在2000以上两者都可以，在1700—2000MHz时，只能用VHF201209H22NJT。
综上所述：0603的VHF160808H22NJT和0805的VHF201209H22NJT两种规格都是比较常见贴片高频陶瓷电感，如需选购，可以直接点本站右上角在线购买，南京南山半导体的阿里巴巴店铺选型订货。
