78L05三端稳压管/7805三端稳压器稳压IC

椋庡崕璐寸墖鍘嬫晱鐢甸樆

三端稳压管又称为三端稳压器稳压器。三端稳压器是南京南山IC集成电路品类中的主打产品之一。三端稳压管有效利用几个固定电压得到较宽的应用范围,可替代混合的齐纳二极管电阻,而且获得更低的静态电流。适合 100mA 的各种稳压要求。NSP-78L系列稳压器 封装全部采用S0T-89 ,输出电压5.0V, 6.0V, 8.0V, 9.0V, 12V, 15V,可以用在逻辑系统,检测仪器,HIFI ,和其他点子设备。可以替代过热保护 IC。NSP-78L05是智能电表元器件中常用稳压管型号之一  。NSP2951系列,分别提高SOT-23和SOT-89两种封装,具有:1、低压差;2、低漏电流;3、耐高压 ;4、小尺寸等特点。



  电子产品中,常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。顾名思义,三端IC是指这种稳压用的集成电路,只有三条引脚输出,分别是输入端、接地端和输出端。它的样子象是普通的三 极管,TO- 220 的标准封装,也有9013样子的TO-92封装。用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少,电路内部还有过流、过热及调 整管的保护电路,使用起来可靠、方便,而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压,如7806表示 输出电压为正6V,7909表示输出电压为负9V。

了解NSP-78L05~78L15/78M05~78M15风华稳压器价格、规格、型号参数,寻找风华代理商批发商及小批量零售电话、查看风华代理证书,请联系南京南山客服电话400 888 5058。

稳压器导购

NSP系列三端稳压管规格书下载

稳压管型号命名方法:

型号举例:NSP-78L05-T

1、NSP-78L:三端稳压器型号

2、05:电压5V

3、T:包装方式为编带包装。缺省状态默认为编带包装。

4、封装尺寸:SOT-89

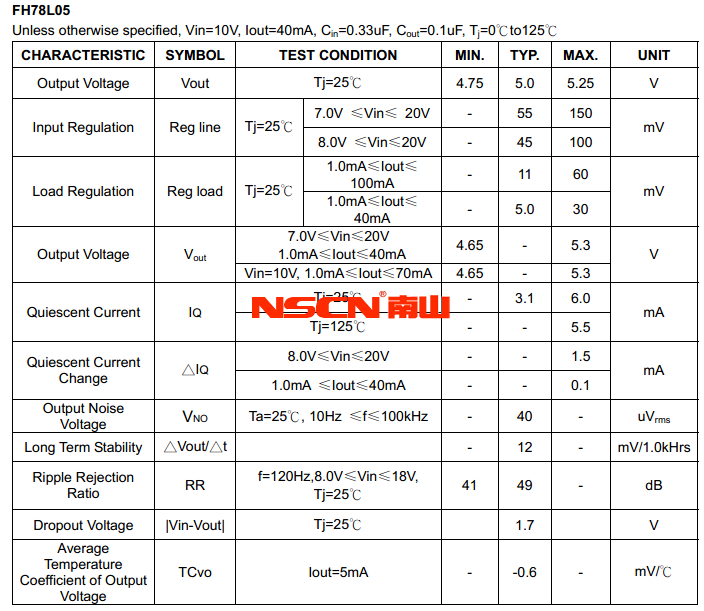

NSP三端稳压管主要参数和特点有哪些?

 三端稳压器有效利用几个固定电压得到较宽的应用范围,可替代混合 的齐纳二极管和电阻时,而且更低的静态电流。适合 100mA 的各种稳压要求。这些电压可以用在逻辑系统,检测仪器,HIFI ,和其他点子设备。可以替代过热保护 IC。以NSP-78LXX 为例,主要参数如下

输出电压精度±5%

输出电流 100mA

内置过流保护功能

输出电压5.0V, 6.0V, 8.0V, 9.0V, 12V, 15V


三端稳压管选型注意事项

三端稳压器/稳压管的绝对最大值是一个极限值,在任何情况下即使极短的时间亦不能被超过。而且,任何两项的绝对值都不能同
时达到极限.任何超越最大值操作,将会引起器件永久损坏。这仅仅是重要的范围值,但并不意味着所有的功能操作
必须在此极限值下去做。

稳压器(稳压管)品牌介绍

SOT-89封装NSP-78L/79L系列三端稳压管、TO-252-2L封装78M系列是南京南山IC集成电路产品中南京南山的主打产品之一,自2003年1月以来,南京南山为国内众多合作伙伴提供安全可靠、供货及时稳定、品种型号丰富、针对性备货以及标准化的物流、跟单流程,赢得了业内广泛赞誉,被众多同行学习借鉴。目前南京南山市场除了上海、苏州、南京、合肥、常州、无锡等华东地区主要市场,在长春,沈阳、山东青岛、烟台、重庆、成都、西安、郑州、等全国各主要市场均有大量稳定客户,而华南地区作为南京南山的主要市场之一,特别成立了深圳分部,并在深圳设立了大型现货仓库,与南京仓库配合,为各地企业提供全国客户提供快速现货服务。现货库存超过10亿只。欢迎选购。
