风华CMI系列铁氧体叠层贴片电感

CMI系列铁氧体贴片电感风华原厂规格书下载

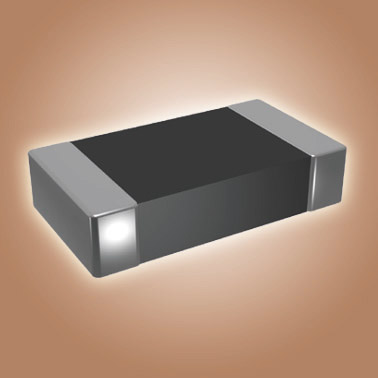

贴片电感

铁氧体贴片电感全称:贴片电感,其它称呼:片感,片式电感等,英文名称为FERRITE CHIP INDUCTORS。 叠层片式铁氧体电感是的多层印刷技术及超细铁氧体制造技术的结合物,它设计精巧、性能优越,满足了现代表面贴装技术的需要,是一种新型的片状电感元件,广泛应用于各类通讯设备、办公自动化设备上。

了解贴片电感价格、规格、型号参数,寻找风华贴片电感代理商、AVX电感代理商、TDK电感代理商、批发商及小批量贴片电感零售电话、查看贴片电感代理证书,请联系南京南山客服电话400 888 5058

CMI系列铁氧体贴片电感导购

南京南山南京和深圳仓库部分贴片电感部分现货库存型号:

  • CMI201209J470KT(M)(47uH)
  • CMI201209U4R7KT(4.7uH)
  • CMI201209VR68KT(0.68UH)
  • CMI201209VR82KT(0.82uH)
  • CMI321609X100KT(10uH)
  • CMI321609U1R0KT(1.0uH)
  • CMI321609U1R5KT(1.5UH)
  • CMI321609J220KT(22uH)
  • CMI321609U2R2KT(2.2uH)
  • CMI321609J470MT(47uH)
  • CMI321609U4R7KT(4.7uH)
  • CMI321609VR33KT
  • CMI321611J101MT(100uH)
  • CMI322513U1R0K
  • CMI321611J470KT(47uH)
  • CMI321611J470MT(47UH)
  • CMI322513X100KT(10uH)
  • CMI322513J101KT(100uH)
  • CMI322513U1R0KT(1.0uH)
  • CMI322513U2R2KT(2.2uH)
  • CMI322513J330KT
  • CMI322513J470MT(47UH)
  • CMI322513X8R2KT(8.2uH)
  • CMI453215X100KT(10uH)
  • CMI453215J101KT(100uH)
  • CMI453215U1R0KT(1uH)
  • NL453232T-330KT(TDK)
  • CMI322513J150K(15UH)

贴片电感的特性介绍

体积小
漏磁少,不产生耦合,可靠性高。
无引线,不产生跟踪性,适合高密度表面贴装
优良的可焊性和耐热冲击性,适合波峰焊及回流焊

风华贴片电感的精度、直流电阻、额定电流、感量范围等主要参数范围

误差精度 K:10% ;M:20% ;
直流电阻 0.15欧姆~3.5欧姆
额定电流 1~50mA
感量范围 0.047uH~270uH

风华贴片电感的规格与型号命名方法

CMI 201209 V 47N K T

1、风华铁氧体贴片电感产品代号:CMI
2、封装尺寸:风华贴片电感常规封装共9个,201209(0805)表示该电感的长度为2.0mm、宽度为1.2mm。它可选封装尺寸包括(长*宽*高,单位mm):
100505/0402:1.0mm*0.5mm
160808/0603:1.6mm*0.8mm
201209/805:2.0mm*1.2mm*0.9mm
201212/0805:2.0mm*1.2mm*1.2mm
321611/1206:3.2mm*1.6mm*1.1mm
321609/1206:3.2mm*1.6mm*0.9mm
322513/1210:3.2mm*2.5mm*1.3mm
451616/1806:4.5mm*1.6mm*1.6mm
453215/1812:4.5mm*3.2mm*1.5mm


3、电感材料代号:风华贴片电感所选用的材料有四种:分别用U V J X四个字母代表。
4、感量:风华电感的电感量表示仍然采用三位数表示法,但是与贴片电容电阻的三位数表示法有较大不同,需要注意以下三点:
4.1、感量单位是uH
4.2、N表示0.0nH,适用于较小感量值的标识
4.3、R表示0.0uH,适用于较大感量值的表示。和贴片电容电阻等产品表示方法较大不同。

举例说明风华电感感量值的读法和含义:
47N:0.047uH
R10:0.10uH
1R0:1uH=1000nH
101:100uH

5、误差精度(%):K:±10;M:±20;
6、包装方式:T:卷带盘装;B:散装。

风华电感代理商南京南山半导体介绍

风华贴片电感是风华电感等全系列产品代理商南京南山的主打产品之一,自2003年1月代理销售风华全系列产品以来,南京南山坚持原厂渠道进货,为国内众多合作伙伴提供安全可靠、供货及时稳定、品种型号丰富、针对性备货以及标准化的物流、跟单流程,赢得了业内广泛赞誉,被众多同行学习借鉴。目前南京南山已经成为风华全国十家授权代理商经销商之一,市场除了上海、苏州、南京、合肥、常州、无锡等华东地区主要市场,在长春,沈阳、山东青岛、烟台、重庆、成都、西安、郑州、等全国各主要市场均有大量稳定客户,而华南地区作为南京南山的主要市场之一,特别成立了深圳分部,并在深圳设立了大型现货仓库,与南京仓库配合,为各地企业提供全国客户提供快速现货服务。

贴片电感的*小包装数量

1000505贴片电感(10K/盘);160808~321609贴片电感(4k/盘);321611~453215贴片电感(3k/盘);
