贴片三极管

贴片三极管导购

贴片三极管

片式三极管SMD Transistor】全称: 片式晶体三极管,也称为:贴片三极管。
贴片三极管是由二个"PN结"构成的片式半导体基础器件,所以通常也称双极型晶体管(Bipolar Junction Transistor:BJT),或简称为晶体管、三极管。因内部的两个"PN结"相互影响,使三极管呈现出单个"PN结"所没有的电流放大功能, 正是三极管这个最重要的特性,开拓了"PN结"应用的新领域,促进了电子技术的发展。按内部结构上来分,晶体三极管有NPN型和PNP型两种类型。

贴片三极管的放大模式是建立在其发射结正偏,集电结反偏工作状态下。在参数表中用Hfe(直流电流增益)来表示其电流放大 能力,通俗来说就是放大倍数β值。在实际电路中,最广泛的三极管应用就是建立这个特性基础上,所以,在选择晶体三极管时,一定要注意确定β值(β值的另一 个含义是:受发射结电压控制的基极电流Ib对集电极电流Ic的控制能力)。需要指出的是:三极管虽是一种电流放大器件,但在实际使用中常常利用三极管的电 流放大作用,通过电阻转变为电压放大作用。

贴片三极管还有截止和饱和二种工作模式,利用这个特性,其在开关电路中也得到了相应的应用(作为开关三极管时,开关速度将 比β值作为更重要的参数)。其工作原理是:在其工作于截止模式(发射结反偏,集电结反偏)时,若忽略反向饱和电流,相当于开关断开。当其工作于饱和模式 (发射结正偏,集电结正偏)时,贴片三极管将失去电流放大作用,若忽略饱和压降,三极管输出端近似短路,相当于开关闭合。

贴片三极管的种类繁多,目前,主要有以下系列产品:

    • 通用型、开关型、带阻型以及场效应三极管。

目前国内贴片三极管主要生产厂家包括江苏长电科技(CJ)、风华高科(FH)等。国外贴片三极管品牌包括VISHAY(威世)、ST(意法半导体)、东芝 、AVAGO(安华高)等,目前在常规用途和封装方面,国内贴片三极管品牌与国外知名品牌相比没有较明显差距。

南京南山分别取得了风华三极管长电三极管代理授权,如果您正在寻找替代VISHAY三极管代理、ST意法半导体三极管代理、东芝三极管代理、AVAGO安华高代理商的值得信赖的贴片三极管原厂供应商,欢迎拨打风华贴片三极管选型支持热线:400 888 5058。官方网站:www.nscn.com.cn。

通用三极管

半导体三极管又称"晶体三极管"或"晶体管"。

晶体三极管的种类很多,分类方法也有多种。下面按用途、频率、功率、材料等进行分类。
1)按材料和极性分有硅材料的NPN与PNP三极管.锗材料的NPN与PNP三极管。
2)按用途分有高、中频放大管、低频放大管、低噪声放大管、光电管、开关管、高反压管、达林顿管、带阻尼的三极管等。
3)按功率分有小功率三极管、中功率三极管、大功率三极管。
4)按工作频率分有低频三极管、高频三极管和超高频三极管。
5)按制作工艺分有平面型三极管、合金型三极管、扩散型三极管。
6)按外形封装的不同可分为金属封装三极管、玻璃封装三极管、陶瓷封装三极管、塑料封装三极管等。

通用贴片三极管规格书下载(风华 PDF)

高频贴片三极管

高频三极管可以用作低频电路中,也就是说可以替换低频三极管。反之不可。


高频贴片三极管规格书下载(风华 PDF)

带阻贴片三极管

带阻三极管是将一只或两只电阻器与晶体管连接后封装在一起构成的,作用:反相器或倒相器,广泛应用电视机、影碟机、录像机、DVD及显示器等家电产品中。由于带阻三极管通常应用在数字电路中,因此带阻三极管有时候又被称为数字三极管或者数码三极管。带阻三极管通常作为一个中速开关管,在电路中可看作一个电子开关,但其饱和导通时,管压降很小。

贴片带阻三极管规格书下载(风华 PDF)

贴片场效应管

场效应晶体管(Field Effect Transistor缩写(FET))简称场效应管。也称为单极型晶体管。它属于电压控制型半导体器件。具有输入电阻高(108~109Ω)、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者。场效应管分为结型场效应管(JFET)和绝缘栅场效应管(MOS管)两大类。

与双极型晶体管相比,场效应晶体管具有如下特点
  (1)场效应管是电压控制器件,它通过VGS来控制ID;
  (2)场效应管的输入端电流极小,因此它的输入电阻很大。
  (3)它是利用多数载流子导电,因此它的温度稳定性较好;
  (4)它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数;
  (5)场效应管的抗辐射能力强;
  (6)由于不存在杂乱运动的少子扩散引起的散粒噪声,所以噪声低。

场效应管与普通晶体管有何异同
场效应管是电压控制元件,而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下,应选用场效应管;而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管。场效应管是利用多数载流子导电,所以称之为单极型器件,而晶体管是即有多数载流子,也利用少数载流子导电,被称之为双极型器件。
场效应管的优点
场效应管(fet)是电场效应控制电流大小的单极型半导体器件。在其输入端基本不取电流或电流极小,具有输入阻抗高、噪声低、热稳定性好、制造工艺简单等特点,在大规模和超大规模集成电路中被应用。场效应器件凭借其低功耗、性能稳定、抗辐射能力强等优势,在集成电路中已经有逐渐取代三极管的趋势。但它还是非常娇贵的,虽然现在多数已经内置了保护二极管,但稍不注意,也会损坏。所以在应用中还是小心为妙。

主要作用
1.场效应管可应用于放大。由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器。
2.场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。
3.场效应管可以用作可变电阻。
4.场效应管可以方便地用作恒流源。
5.场效应管可以用作电子开关。

贴片场效应管规格书下载(风华 PDF)
直插、贴片二三极管封装形式图片以及尺寸大全

直插、贴片二三极管封装形式图片以及尺寸大全:SOD-723 SOT-23 SOT-89 TO-220等等

外形图
封装形式
外形尺寸mm
SOD-723
SOD-723
1.00*0.60*0.53
SOD-523
SOD-523
1.20*0.80*0.60
SOD-323
SOD-323
1.70*1.30*0.85
SOD-123
SOD-123
2.70*1.60*1.10
SOT-143
SOT-143

SOT-523
SOT-523
1.60*0.80*0.75
SOT-363/SOT26
SOT-363/SOT26
2.10*1.25*0.96
SOT-353/SOT25
SOT-353/SOT25
2.10*1.25*0.96
SOT343
SOT343
2.10*1.25*0.96
SOT-323
SOT-323
2.10*1.25*0.96
SOT-23
SOT-23
2.90*1.30*1.00
SOT23-3L
SOT23-3L
2.92*1.60*1.10
SOT23-5L
SOT23-5L
2.92*1.60*1.10
SOT23-6L
SOT23-6L
2.92*1.60*1.10
SOT-89
SOT-89
4.50*2.45*1.50
SOT89-3L
`SOT-89-3L
4.50*2.45*1.50
SOT-89-5L
`SOT-89-5L
4.50*2.45*1.50
SOT-89-6L
`SOT-89-6L
4.50*2.45*1.50
SOT-223
SOT-223
6.30*3.56*1.60
TO-92
TO-92
4.50*4.50*3.50
TO-92S-2L
TO-92S-2L
4.00*3.16*1.52
TO-92S-3L
TO-92S-3L
4.00*3.16*1.52
TO-92L
TO-92L
4.90*8.00*3.90
TO-92MOD
TO-92MOD
6.00*8.60*4.90
TO-94
TO-94
5.13*3.60*1.60
TO-126
TO-126
7.60*10.80*2.70
TO-126B
TO-126B
8.00*11.00*3.20
TO-126C
TO-126C
8.00*11.00*3.20
TO-251
TO-251
6.50*5.50*2.30
TO-252-3L
TO-252-3L
6.50*5.50*2.30
TO-252-5L
TO-252-5L
6.50*5.50*2.30
TO-263-2L
TO-263-2L
10.16*8.70*4.57

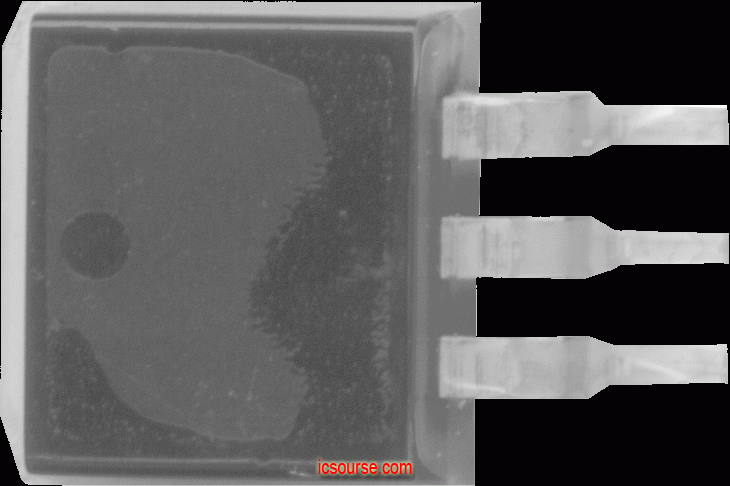

TO-263-3L
TO-263-3L
10.16*8.70*4.57
TO-263-5L
TO-263-5L
10.00*8.40*4.57
TO-220-2L
TO-220-2L
10.16*8.70*4.57
TO-220-3L
TO-220-3L
10.16*8.7*4.57
TO-220-5L
TO-220-5L
10.00*8.40*4.57
TO-220F
10.16*15.00*4.50
TO-247
TO-247
15.60*20.45*5.00
TO-264
TO-264

TO-3P
TO-3P
15.75*20.45*4.8
TO-3P-5
TO-3P-5
15.75*20.45*4.8
TO-3PF-5
TO-3PF-5
15.75*20.45*4.8
TO-3
TO-3

TO-5
TO-5

TO-8
TO-8

TO-18
TO-18

TO-52
TO-52

TO-71
TO-71

TO-72
TO-72

TO-78
TO-78

TO-93
TO-93

TO-99

FTO-220
FTO-220

ITO-220
ITO-220


风华与长电三极管代理商南京南山半导体介绍

自2003年1月代理销售风华二极管三极管与长电三极管二极管全系列产品以来,南京南山坚持原厂渠道进货,为国内众多合作伙伴提供安全可靠、供货及时稳定、品种型号丰富、针对性备货以及标准化的物流、跟单流程,赢得了业内广泛赞誉,被众多同行学习借鉴。目前南京南山已经成为风华全国十大授权代理商经销商之一,市场除了上海、苏州、南京、合肥、常州、无锡等华东地区主要市场,在长春,沈阳、山东青岛、烟台、重庆、成都、西安、郑州、等全国各主要市场均有大量稳定客户,而华南地区作为南京南山的主要市场之一,特别成立了深圳分部,并在深圳设立了大型现货仓库,与南京仓库配合,为各地企业提供全国客户提供快速现货服务。
